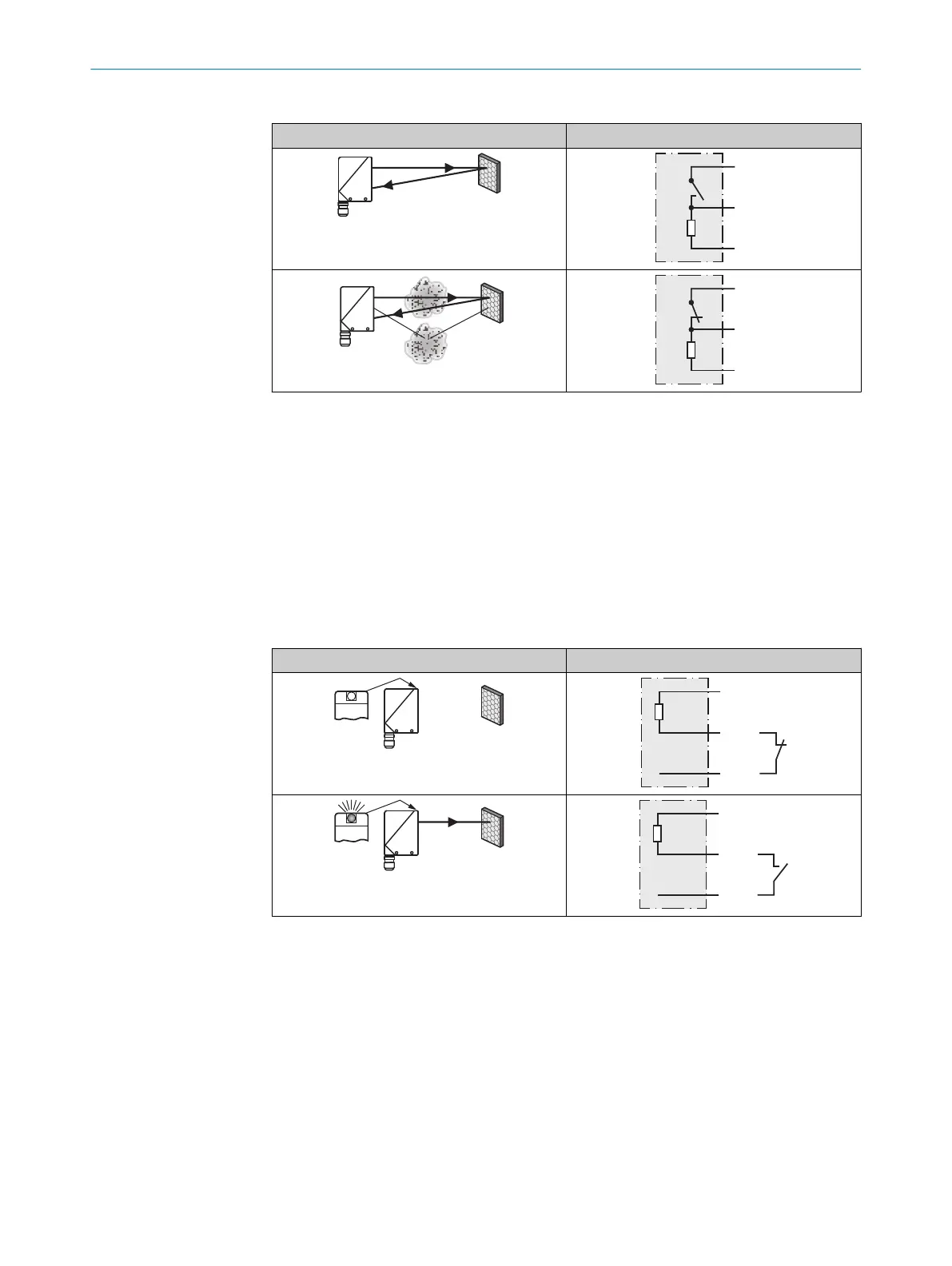

表格 60: Alarm
Alarm ( 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
测试输入端
测试输入端:传感器 WL34-B / -V 具有一个测试输入端(接线图 [参见 "WL34-
Bxxx, WL34-Vxxx", 第 90 参见 表格 61] 中的“TE”或者“Test”),使用该输入
端关闭发射器,并且从而检查传感器功能是否正常:使用配备 LED 指示灯的电缆插
口时应注意相应分配 TE。
激活测试输入端时,发射器和接收器之间不得出现任何物体(参见接线图 [参见
"WL34-Bxxx, WL34-Vxxx", 第 90 参见 表格 61],使用 PNP 时 TE 为 0 V)
(PNP: TE M; NPN: TE L+)。发送 LED 关闭或者模拟检测到物体。参照以下表
格检查功能。如果开关量输出的表现不符合以下表格,则须检查使用条件。参见故
障诊断章节。
表格 61: 测试
测试
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
86 调试
1
方位
将传感器对准合适的反射器。选择定位,确保红色发射光束射中反射器的中间。传感器
必须无遮挡地观察到反射器,光路中不得有任何物体 [参见 插图 45插图 46]。此时
应注意传感器和反射器的光学开口处应无任何遮挡。
85 附加功能
92
8009201.11O1 | SICK
Subject to change without notice
