2.1.2.2 Engranaje heliciodal

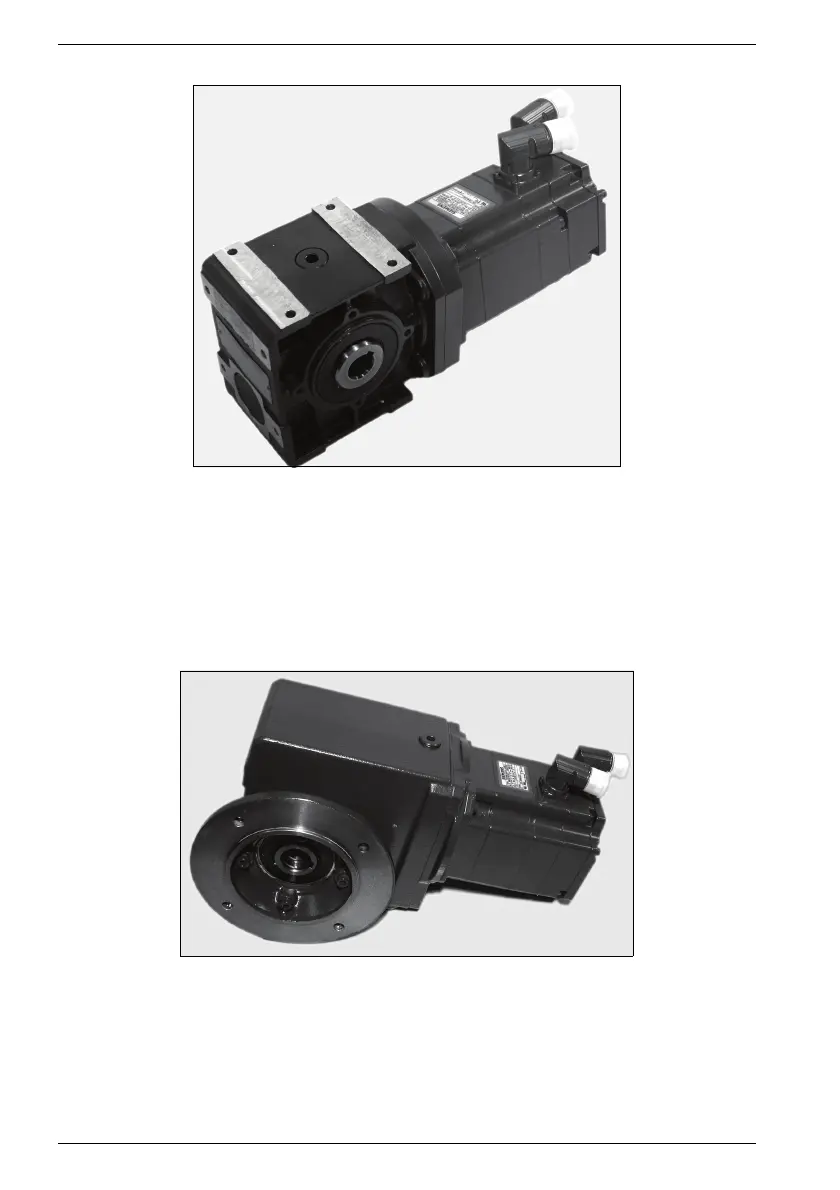

Fig.1 Motor con engranaje helicoidal (ejemplo)
Los motores/engranajes helicoidales están construidos en bloques y disponen de un
conjunto de tornillos sinfín con uno o dos escalones de rueda dentada cilíndrica acopla-
dos (engranaje de dos o tres escalones). El eje de salida realiza la extracción en un án-
gulo de 90° al eje de introducción. El conjunto de tornillos sinfín con tornillo de acero
pulido y rueda helicoidal de bronce amortigua golpes y sacudidas. Los engranajes mues-
tran un estrecho huelgo en los flancos.
2.1.2.3 Engranaje cónico
Fig.2 Motor con engranaje cónico (ejemplo)
Los engranajes/motores cónicos están construidos en bloques.
Los tamaños K2 a K4 disponen, aparte del escalón de rueda cónica de uno o dos esca-
lones de rueda dentada cilíndrica acoplados (engranaje de dos o tres escalones). Los
tamaños K5 a K10 disponen además del eslabón de rueda cónica de un escalón de co-
nexión posterior o bien de uno o dos escalones de rueda cilíndrica de preconexión (en-
