ESPAÑOL
Siemens AG 610.40 064.01
87
granaje de tres o cuatro escalones). El eje de salida se encuentra a 90° del eje de
accionamiento. El escalón de rueda cónica permite un estrecho huelgo en los flancos.
2.1.2.4 Engranaje plano

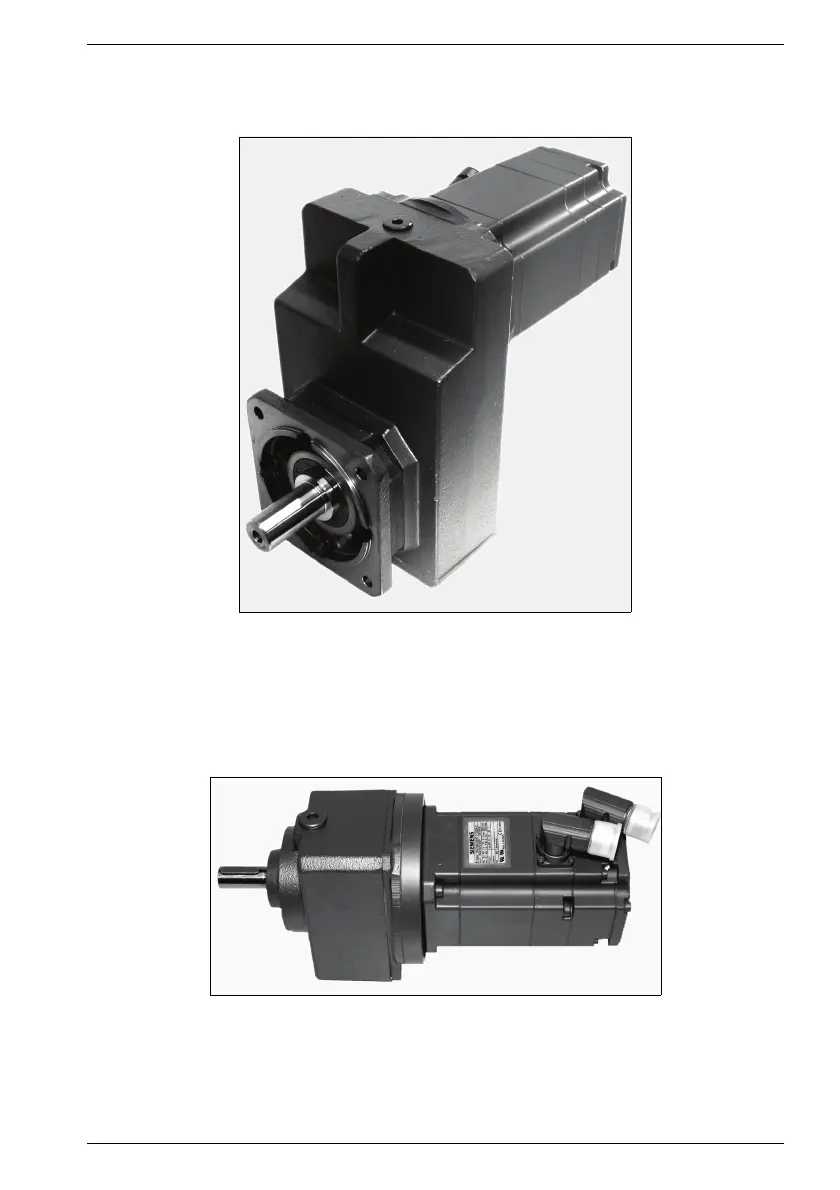

Fig.3 Motor con engranaje plano (ejemplo)
Los engranajes/motores planos son de compacta construcción por bloques y
disponen de una transmisión por rueda cilíndrica de 2 o 3 escalones, una caja muy plana
y una alta distancia entre ejes.
El eje inductor consiste en un árbol completo o hueco.
2.1.2.5 Engranaje de ruedas dentadas cilíndricas
Fig.4 Motor con engranaje de ruedas dentadas cilíndricas (ejemplo)
Los motores/engranajes de ruedas dentadas cilíndricas están construidos en bloques
compactos y disponen de una transmisión por rueda cilíndrica de dos o tres escalones.
Los ejes de inducción y accionamiento se encuentran en posición coaxial.
