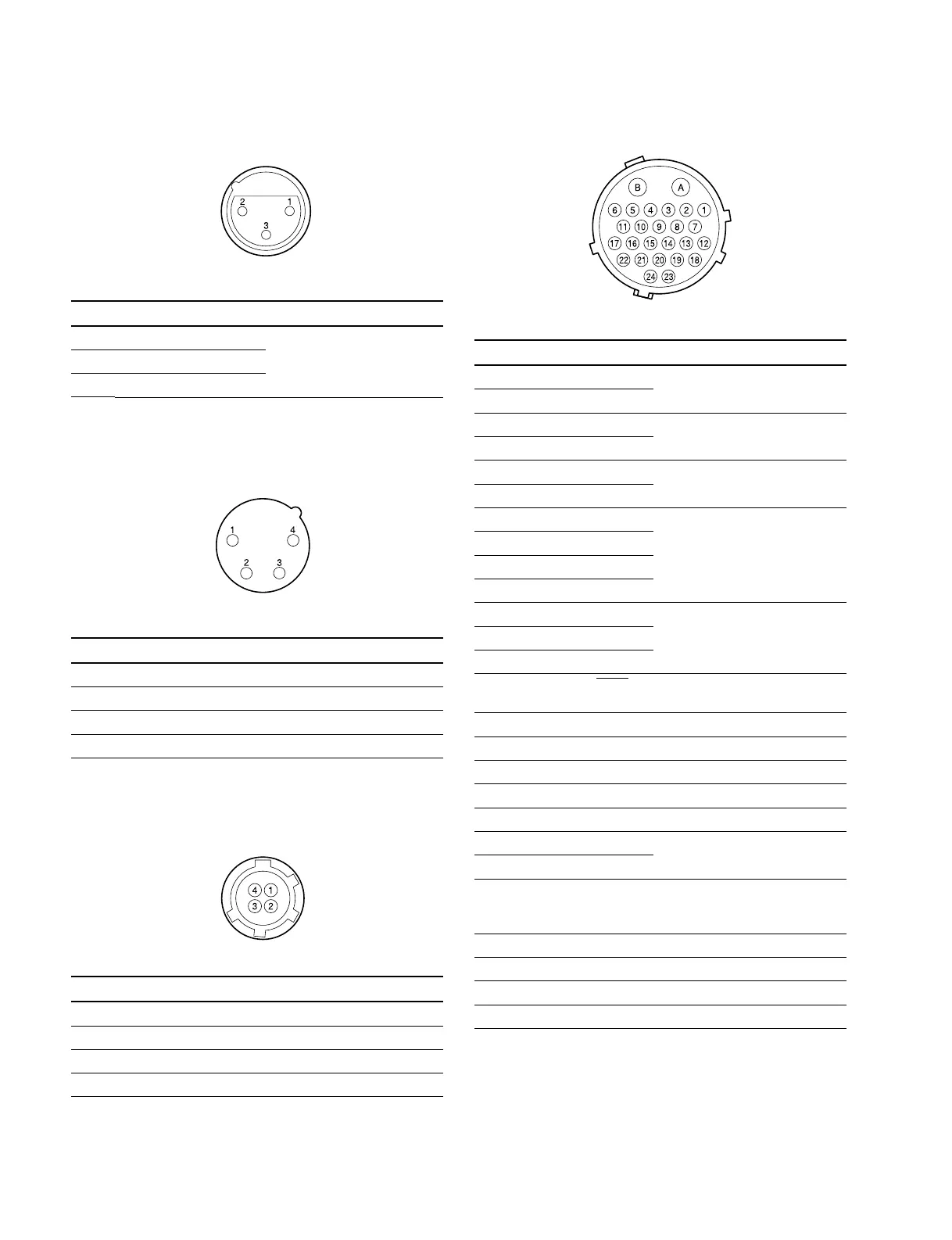

1-2 (E)
CA-550
CA-550P
MIC IN (3P FEMALE)
(EXTERNAL VIEW)
No.
1
2
3
SIGNAL
MIC IN (G)
MIC IN (X)
MIC IN (Y)
SPECIFICATIONS
–60 dBu High impedance
balanced
(0 dBu=0.775 Vrms)
DC IN (4P MALE)
No. SIGNAL SPECIFICATIONS
1 GND GND for DC (+)
2 NC No connection
3 NC No connection
4 DC (+) IN DC 10.5 V to 17 V
DC OUT (4P FEMALE)
No. SIGNAL SPECIFICATIONS
1 GND GND for UNREG
2 NC No connection
3 NC No connection
4 UNREG +12 V OUT +12 V dc 200 mA max
VTR (26P MALE)
(EXTERNAL VIEW)
No.
A
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
SIGNAL
POWER (+) IN
POWER (–) IN
VBS OUT (X)
VBS OUT (G)
Y VIDEO OUT (G)
Y VIDEO OUT (X)
R-Y VIDEO OUT (X)
R-Y VIDEO OUT (G)
B-Y VIDEO OUT (X)
B-Y VIDEO OUT (G)
MIC OUT (X)
MIC OUT (Y)
MIC OUT (G)
VTR START/STOP
OUT
BATT IND IN
NC
REC ALARM IN
NC
GND (SHIELD)
PB VIDEO IN (X)
PB VIDEO IN (G)
AUDIO MONITOR IN/
VTR SAVE OUT
NC
CF OUT
NC
NC
SPECIFICATIONS
UNREG 10.6 V to 17 V, 3A
VBS 1.0 Vp-p, Zo=75
VS 1.0 Vp-p, Zo=75
Zo=75
756 mVp-p (J)
700 mVp-p (UC)
525 mVp-p (CE)
Zo 600 ,
–60 dBu balanced
START:5±1 Vdc,
STOP:0
+0.2
Vdc, Zo 10 k
–0.1
Zi=300 *
Note 1
No connection
Zi 20 k *
Note 2
No connection
Camera GND
VS 1 Vp-p, Zi=75
SAVE: +4.5±0.5 V
STANDBY:+9.0
+1
V , Zo= 10 k
–0.5
MONITOR: Zi=750
No connection
Color Framing
No connection
No connection
(0 dBu=0.775 Vrms)
n
VTR connector is disabled when the CCU is connected.
1-2. Connectors and Cables
(EXTERNAL VIEW)
(EXTERNAL VIEW)
