SECTION 2
DISASSEMBLY
Note: Disassemble the unit in the order as shown below.

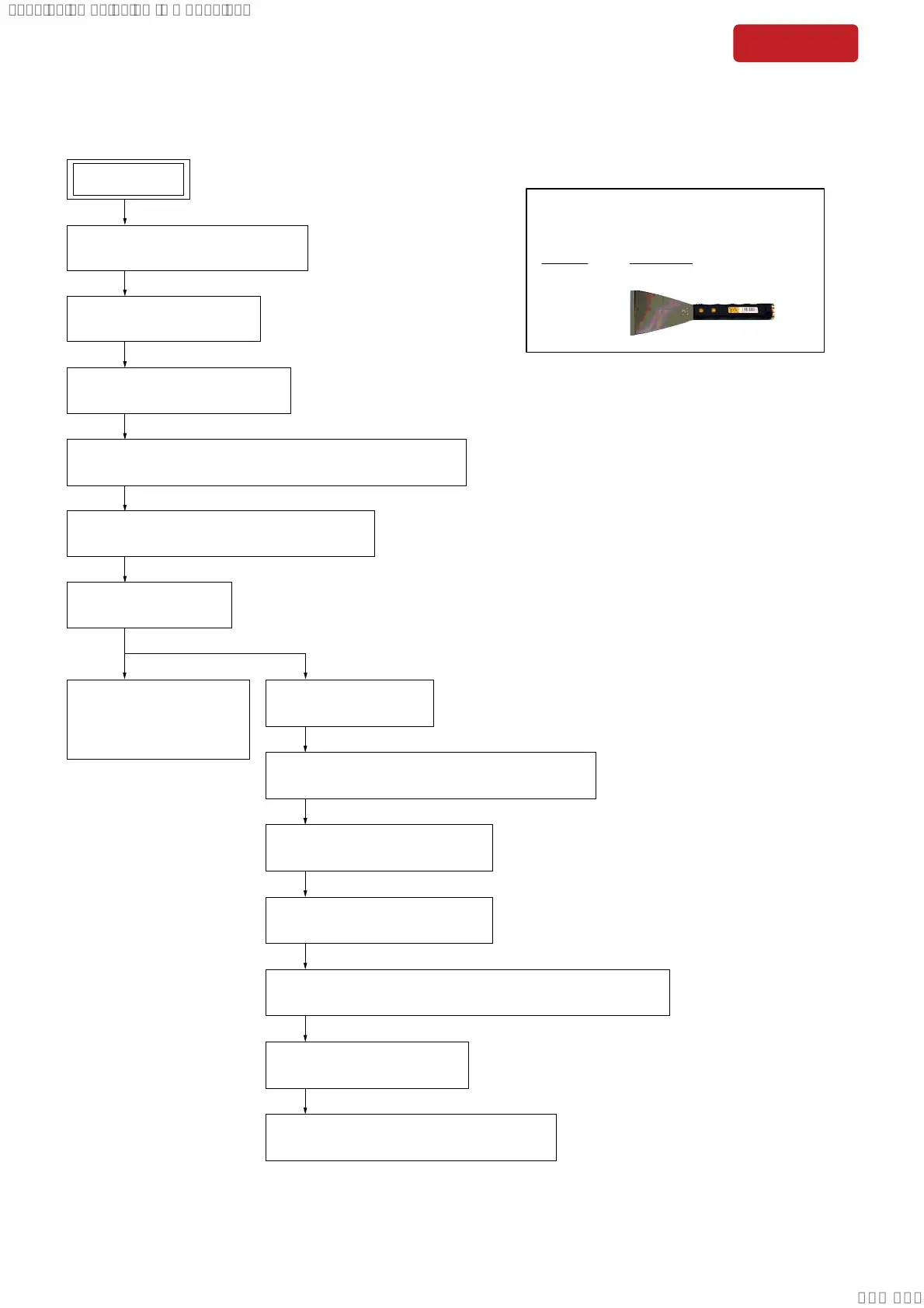

2-1. DISASSEMBLY FLOW
2-3. TOP-H PANEL SECTION
(Page 13)
2-4. LOADING-H PANEL SECTION
(Page 14)
2-5. DAB ASSEMBLY_UART (AEP), REAR PANEL ST-H SECTION
(Page 15)
2-2. SIDE PANEL H-L, H-R SECTION
(Page 12)
2-6. CDM, DC FAN (3500RPM/200MM) SECTION
(Page 16)
2-7. CDM90-DVBU204//M
(Page 17)
2-9. CHASSIS SECTION
(Page 19)
2-8. SERVICE OPTICAL
DEVICE (7G),
FLEXIBLE FLAT CABLE
(Page 18)
SET
2-10. SMPS, MOTHERBOARD AND LED HUB BOARD
(Page 20)
2-12. FRONT PANEL SECTION
(Page 22)
2-13. FRONT PANEL ST-H SECTION, FRONT PANEL SW SECTION
(Page 23)
2-14. REAR CABINET SECTION
(Page 24)
2-11. MID HORN REAR-H SECTION
(Page 21)
2-15. LOUDSPEAKER (30CM) (WOOFER) (SP9)
(Page 25)
JIG
When disassembling the unit, use the following
jig for speaker removal.
Part No. Description
J-2501-238-A JIG FOR SPEAKER REMOVAL
SYSSET
