Sony STR-DA3300ES - Heat Sink Section

152
STR-DA3300ES/DG1100
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
301 A-1252-449-A POWER AMP BOARD, COMPLETE
(DA3300ES: AEP, ECE, UK)
301 A-1254-657-A POWER AMP BOARD, COMPLETE
(DA3300ES: US, CND/DG1100)
302 A-1252-453-A BIAS BOARD, COMPLETE
(DA3300ES: AEP, ECE, UK)
302 A-1254-659-A BIAS BOARD, COMPLETE
(DA3300ES: US, CND/DG1100)
303 A-1252-369-A PROTECTOR (SB) BOARD, COMPLETE
304 A-1252-367-A PROTECTOR (F-C) BOARD, COMPLETE
305 A-1252-368-A PROTECTOR (SURR) BOARD, COMPLETE
306 A-1252-451-A A CLASS AMP BOARD, COMPLETE
(DA3300ES: AEP, ECE)
306 A-1254-660-A A CLASS AMP BOARD, COMPLETE
(DA3300ES: US, CND/DG1100)
306 A-1273-985-A A CLASS AMP BOARD, COMPLETE
(DA3300ES: UK)
307 3-905-609-13 SCREW (TRANSISTOR)
Q1507 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1508 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1521 8-729-026-08 TRANSISTOR 2SC4495
Q1557 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1558 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1571 8-729-026-08 TRANSISTOR 2SC4495
Q1607 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1608 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1621 8-729-026-08 TRANSISTOR 2SC4495
Q1707 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1708 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1721 8-729-026-08 TRANSISTOR 2SC4495
Q1757 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1758 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1771 8-729-026-08 TRANSISTOR 2SC4495
Q1807 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1808 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1821 8-729-026-08 TRANSISTOR 2SC4495
Q1857 6-702-390-01 TRANSISTOR MN2488-OPY-MK
Q1858 6-702-391-01 TRANSISTOR MP1620-OPY-MK
Q1871 8-729-026-08 TRANSISTOR 2SC4495
#1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3

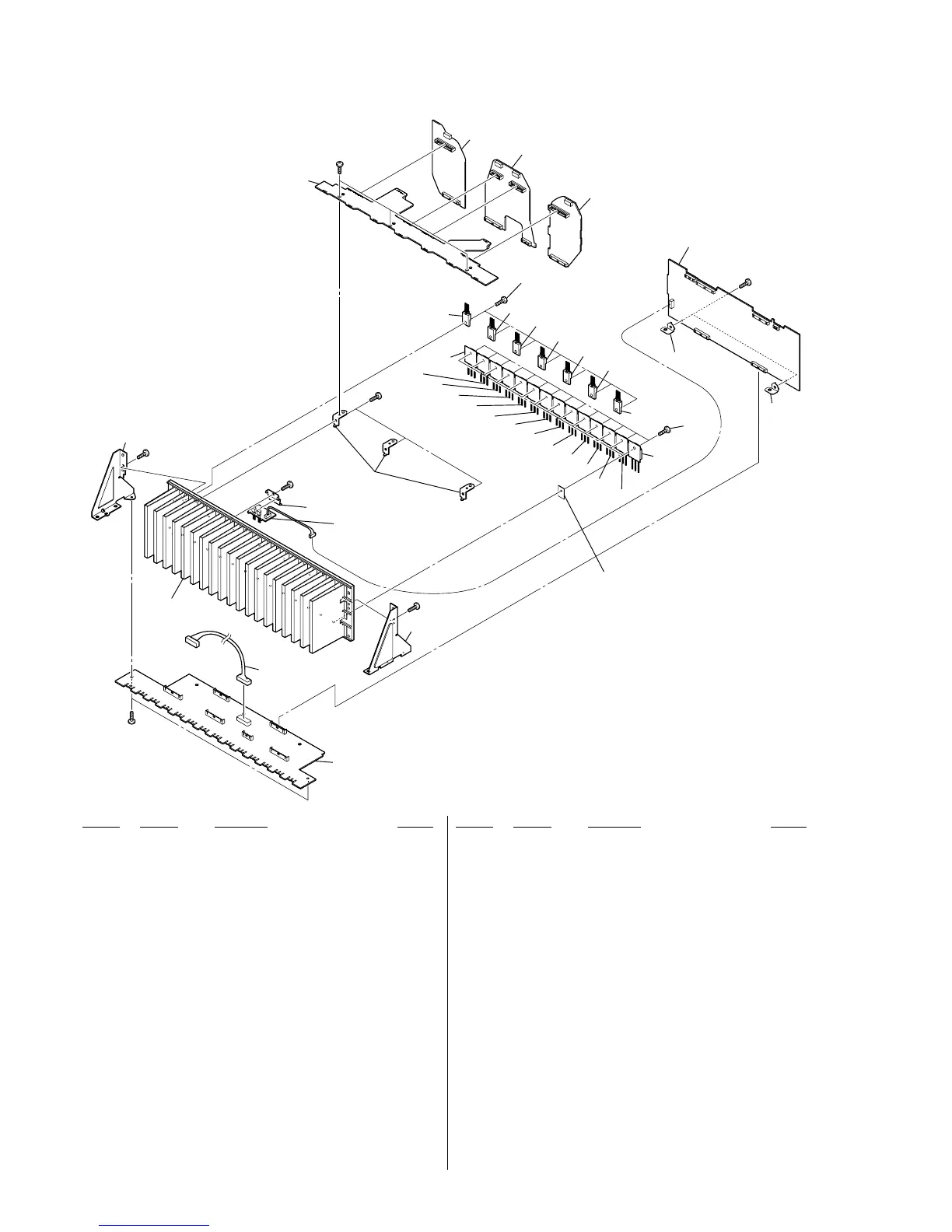

7-7. HEAT SINK SECTION
302
not supplied
not supplied
Q1771
Q1521
Q1721
Q1571
Q1621
Q1871
Q1821
Q1808
Q1807
Q1858
Q1857
Q1608
Q1508
Q1607
Q1558
Q1507
Q1708
Q1557
Q1758
Q1707
Q1757
supplied with
Q1507, Q1508, Q1557, Q1558,
Q1607, Q1608, Q1707, Q1708,
Q1757, Q1758, Q1807, Q1808,
Q1857, Q1858
not supplied
#1
#1
#1
#1
#1
not supplied
not
supplied
not supplied
not supplied
not supplied
#1
#1
301
not supplied
(TEMPERATURE
DETECTION board)
303
304
305
306
307
307
Ver. 1.2
