TCM FB30-8 - Page 109

- 83 -
Ｇポート
ティルトスプール
リフトスプール
Ｔポート
Ｐポート
リフトロック解除スクリュ
ポテンショメータ
ソレノイドバルブ
(リフトロック用)
B2ポート
A2ポート
A1ポート
A2
B2
A1
G
P
T
油圧回路図

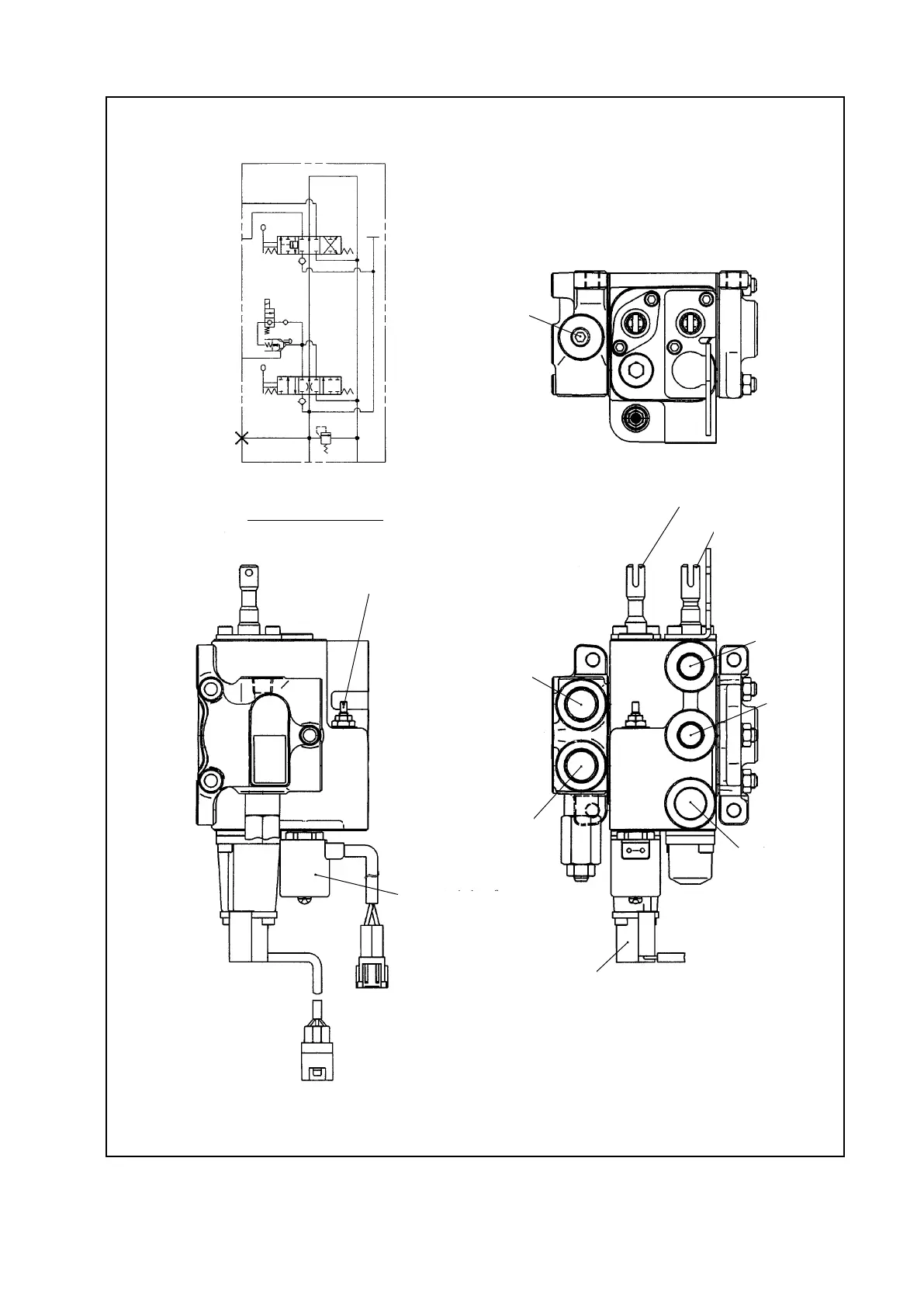

Fig. 7.2 Control Valve
PORT G
LIFT-LOCK RELEASE
SCREW
PORT T
PORT P
SOLENOID VALVE
(FOR LIFT LOCK)
POTENTIOMETER
LIFT SPOOL
TILT SPOOL
PORT B2
PORT A2
PORT A1
Hydraulic circuit diagram
7. HYDRAULIC SYSTEM
