Truma Mover smart M RS1 User Manual

Mover smart M RS1Einbau
14 DE
60040-00463 ∙ 00 ∙ 09/2023
1
4
3
2
RDBK
RD BK
BATT+BATT-

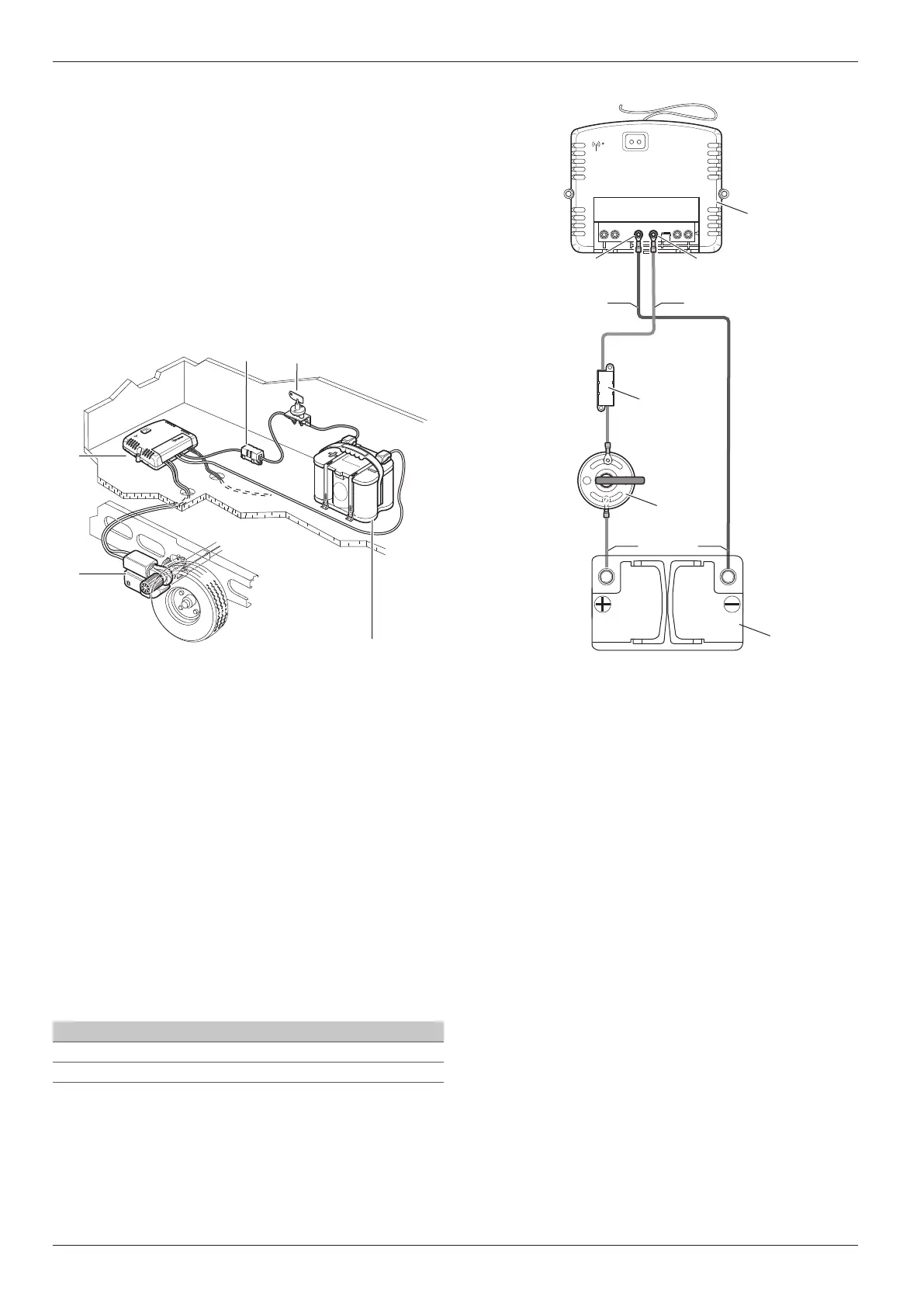

Abb� 42
1 Steuerung
2 Sicherung
3 Batterietrennschalter
4 Batterie
Anschlussplan Antriebsmotore
•
Einbau vor der Achse
•
Ansicht von oben
die Steuerung ist z�B� ein Bettstaukasten in unmittel-
barer Nähe des Rangiersystems mit einem Mindestab-
stand zur Batterie von 40cm�

Im Abstand von ca� 150mm von der Anschlussleiste
der Steuerung ein Loch Ø 25mm für die Durch-
führung der Kabelstränge am Wohnwagenboden
markieren�

Loch bohren, Kabel durch den Wohnwagenboden
zur Steuerung führen und so verlegen, dass diese
(insbesondere bei Durchführungen an Metallwän-
den) nicht scheuern können�

Dazu die beiliegenden Wellrohre verwenden, um Be-
schädigungen an den Kabeln zu vermeiden�
1
3
4
5
2
Abb� 41
(Einbau beispielhaft)
1 Steuerung
2 Rangiersystem
3 Batterie
4 Batterietrennschalter
5 Sicherung

Die Steuerung in den Staukasten einsetzen und
mit den mitgelieferten Spanplattenschrauben
(5x16mm) befestigen�
6.2.1 Anschlussschema
Der Anschluss der Batterie und der Antriebsmotoren an
der Steuerung muss in folgender Reihenfolge erfolgen:
Mutter, Beilagscheibe, Kabel mit Ringöse, Beilagschei-
be, Mutter (Drehmoment = 6Nm)�
Kabelcodierung
Symbol Farbe
RD rot
BK schwarz

Deckel der Steuerung aufklappen und Kabel gemäß
Anschlussschema anklemmen (rot = Plus, schwarz
= Minus)�
Anschlussplan Batterie
•
Ansicht von oben
