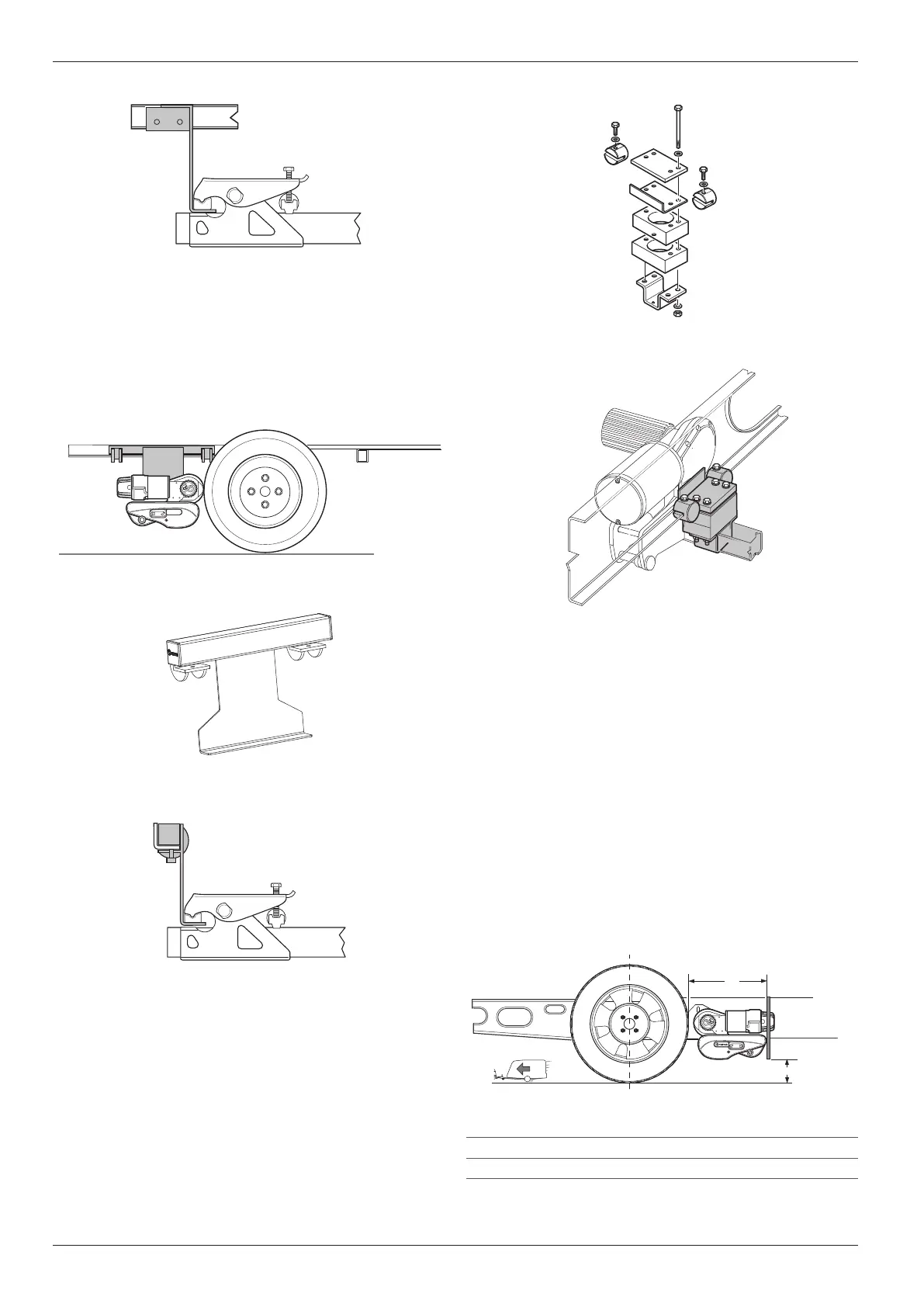

Mover smart M RS1Predisposizione per il montaggio
58 IT
60040-00463 ∙ 00 ∙ 09/2023
•
N° art� 60031-20000
Fig� 28

Disegno di esempio
Fig� 29
5.5 Paraspruzzi
•
I paraspruzzi devono essere montati dietro l’asse;
davanti all’asse non sono infatti necessari�
•
In alcuni casi, il montaggio del paraspruzzi non è
possibile a causa della costruzione del sottoscocca�
•
Durante il montaggio del sistema di manovra potreb-
be essere necessario spostare o adattare i para-
spruzzi esistenti�
•
Se i paraspruzzi originali non possono essere utilizza-
ti, utilizzare e adattare il kit paraspruzzi Truma (n° art�
60031-08200)�
•
La distanza tra pneumatico e paraspruzzi non deve
superare 300mm�
•
La distanza massima tra il terreno e il paraspruzzi
deve essere di 200mm�
b
a
Fig� 30
a max� 300mm
b max� 200mm
Fig� 24
5.4.11 Kit adattatori EribaTouringTroll
•
Per il telaio EribaTouringTroll è indispensabile il kit
adattatori Eriba TouringTroll�
•
Può essere montato solo dietro l'asse�
•
N° art� 60031-03000
Fig� 25
Fig� 26
Fig� 27
5.4.12 Sistema di fissaggio corto
In telai con profilo a L e condizioni di spazio ristrette,
che presentano ad esempio sottostrutture o bordi di in-
terferenza, viene utilizzato il sistema di fissaggio corto�
Il sistema di fissaggio corto sostituisce il sistema di
fissaggio standard premontato�
Le due piastre distanziatrici, spesse ciascuna 30mm,
possono compensare a scelta una distanza di 30mm o
60mm�
•
Il sistema di fissaggio può essere fissato davanti o
dietro l’asse�
