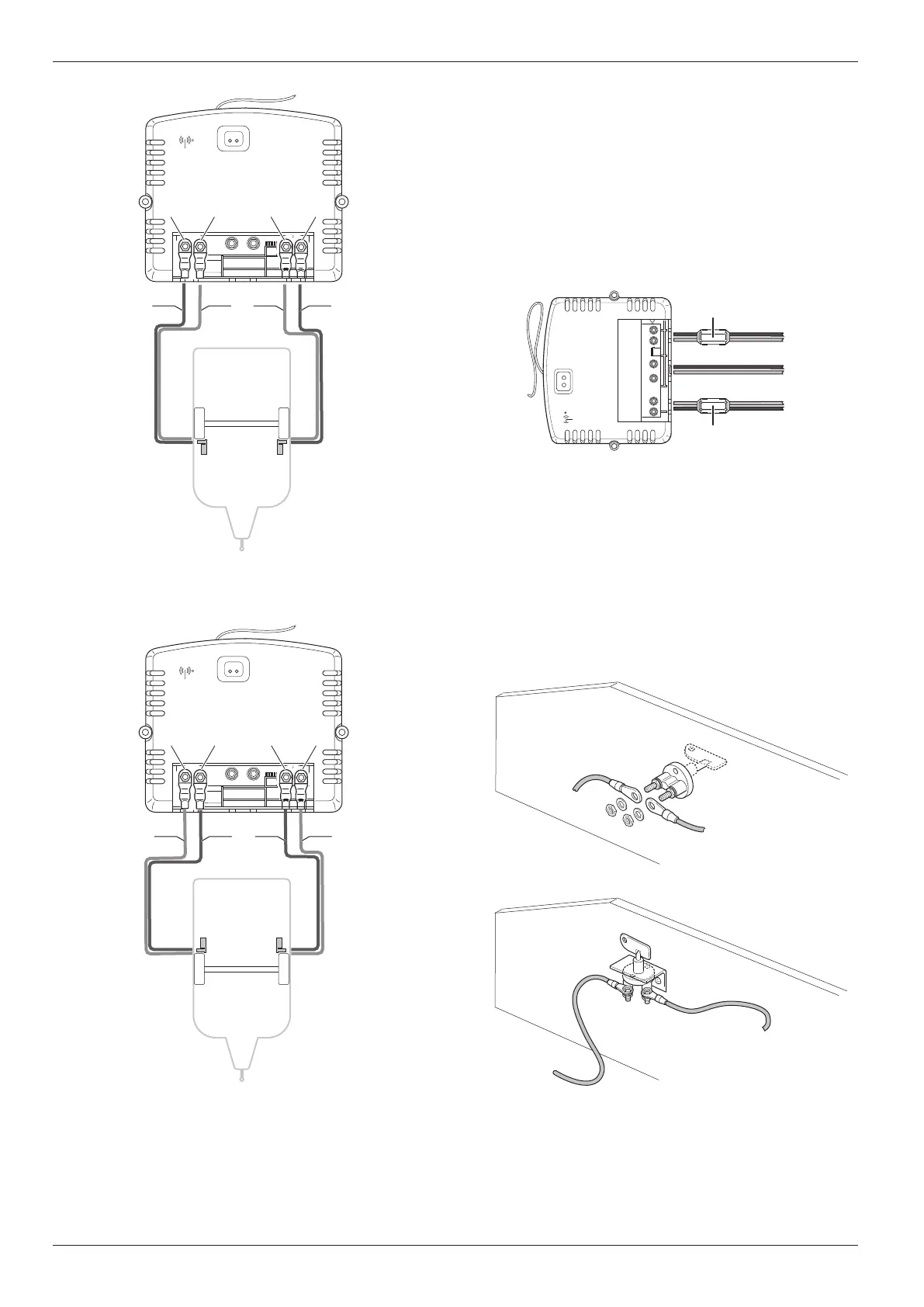

Mover smart M RS1Montaggio
64 IT
60040-00463 ∙ 00 ∙ 09/2023
za cappio nelle linee a serpentina e non deve essere
accorciata�

Dopo aver collegato e posato i cavi, chiudere il co-
perchio premendolo verso il basso finché si blocca in
posizione�
Filtri a scatto con nucleo in ferrite

Montare i due filtri a scatto con nucleo in ferrite in
prossimità della centralina in modo che in ciascuno
passi sia il filo rosso, che quello nero di un motore�
1
1
Fig� 45
6.3 Collegamento dello staccabatteria
Lo staccabatteria deve essere montato sul condutto-
re positivo tra il fusibile e la centralina�
Il luogo di installazione deve essere sempre facil-
mente accessibile all’utilizzatore (ad es� vicino alla
porta d’ingresso)�

Scegliere un'opzione di fissaggio adeguata per lo
staccabatteria (v� gli esempi di montaggio Fig� 46,
Fig� 47)�
Fig� 46
Fig� 47

Montare lo staccabatteria in un punto idoneo all’in-
terno del veicolo e fissarlo con le viti fornite (Fig� 48)�
A B
RDBK BKRD
M1+ M1- M2+M2-
Fig� 43
Montaggio dietro all'asse
Vista dall'alto
A
B
RDBKBKRD
M1+ M1- M2+M2-
Fig� 44

Una volta fatti uscire i cavi dalla centralina, è neces-
sario scaricarne la trazione�
I cavi del motore devono essere posati assieme in modo
tale da impedirne il distacco o il danneggiamento�

La parte eccedente del cavo deve essere posata sen-
