Mover smart M RS1 Montage
43FR
60040-00463 ∙ 00 ∙ 09/2023
Mover
smart
1 2
3
4
6
5
7
8
10
11
9

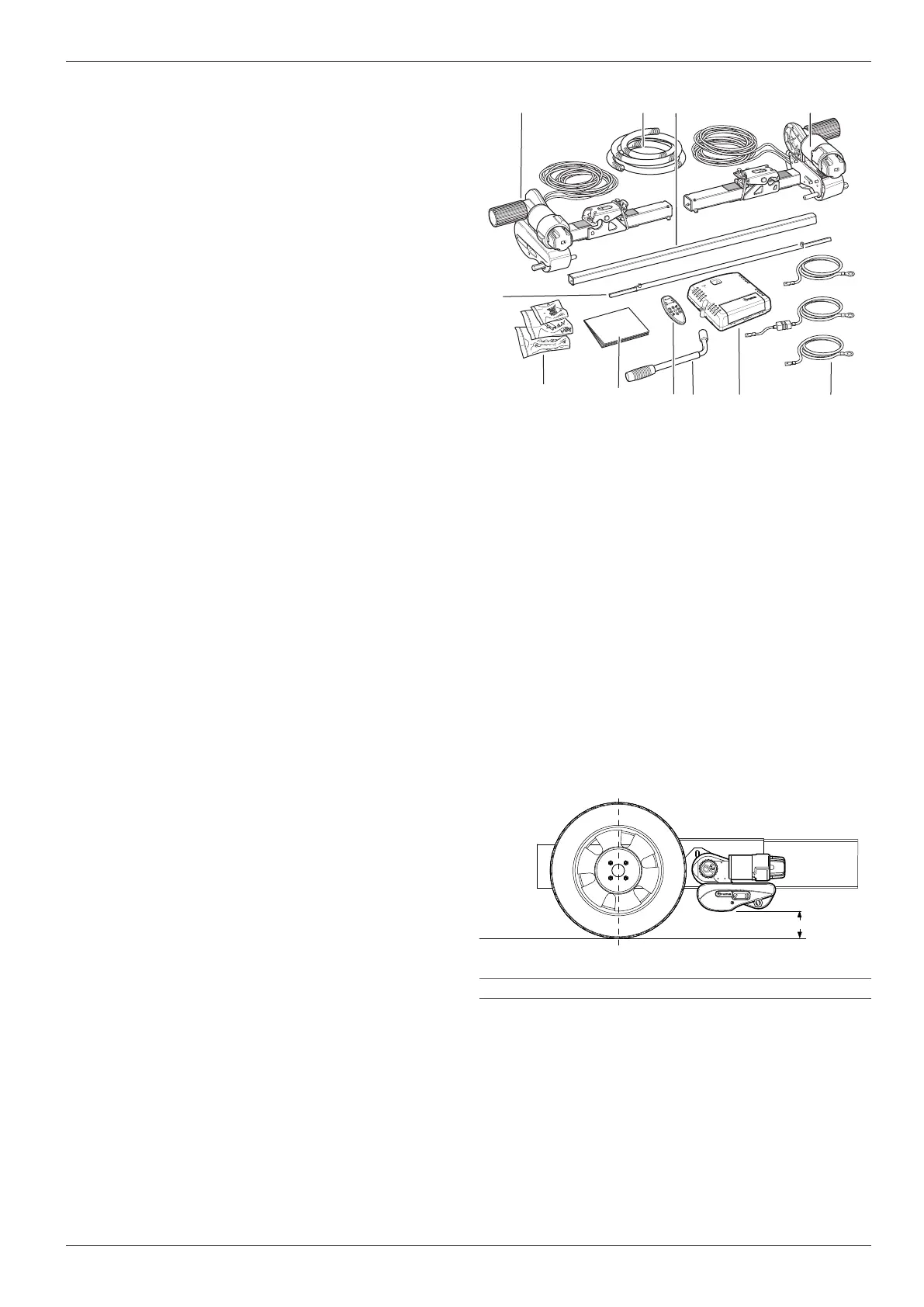

Fig� 32
1 Unité d'entraînementA
2 Unité d'entraînementB
3 Tube vide
4 Tube de liaison
5 Commande latérale simultanée
6 Encart
7 Notice d’utilisation et de montage
8 Télécommande
9 Levier de plaquage
10 Commande
11 Câble de batterie rouge et câble de batterie noir
6.1.2 Tenir compte de la garde au sol

Veiller à une garde au sol susante (au moins
110 mm)�

Si la dimension minimale de la garde au sol ne peut
pas être respectée, le montage d'un système de
manœuvre n'est pas possible�
a
Fig� 33
a min�110mm
6.1.3 Assembler les unités d'entraînement avec
le tube de liaison

Repérer le tuyau de raccordement au milieu�

Assembler les unités d'entraînement au tuyau de
raccordement sans les fixer

Ne pas encore visser les vis sans tête (Fig� 34-1)
incluses dans le volume de livraison�
AVIS
Maintien insusant des vis en raison d'un
vernis de blocage de vis réutilisé
Les vis peuvent être enduites de vernis de blo-
cage de vis� Si ces vis sont desserrées, le vernis
de blocage de vis devient inutilisable� En cas de
nouvelle utilisation, un maintien sûr des vis n'est
plus garanti�

Les vis avec du vernis de blocage de vis ne
doivent être vissées qu'une seule fois�

Il est interdit de réutiliser la vis avec du vernis
de blocage de vis usagé� Demander de nou-
velles vis au service après-vente�

Dans le cas de vis avec du vernis de blocage
de vis, le filetage doit être exempt de graisse/
d'huile�
6.1 Montage des éléments d'entraîne-
ment
AVIS
Détérioration causée par le perçage de
pièces du châssis et de conduites
Le perçage peut détériorer des pièces du châs-
sis, des conduites d'électricité, des conduites
d'eau et de gaz posées�

Avant de percer, vérifier la position définie
pour voir si des pièces du châssis ou des
conduites peuvent être endommagées par
les trous�
Le châssis du véhicule doit être exempt de rouille, de
graisse et de fortes souillures dans la zone de la fixa-
tion� Aucune détérioration ne doit être présente au
niveau de la suspension de roue�
6.1.1 Préparation du montage
Les roues et pneus montés sur la caravane doivent être
de taille et de construction identiques et la pression de
pneu doit correspondre aux indications du fabricant�

Retirer tous les composants de l'emballage et les
poser sur le sol�

Avant le début du montage, enlever le collier de
câble et les découpes de carton de la fixation�
