Mover smart M RS1 Préparation pour le montage
41FR
60040-00463 ∙ 00 ∙ 09/2023

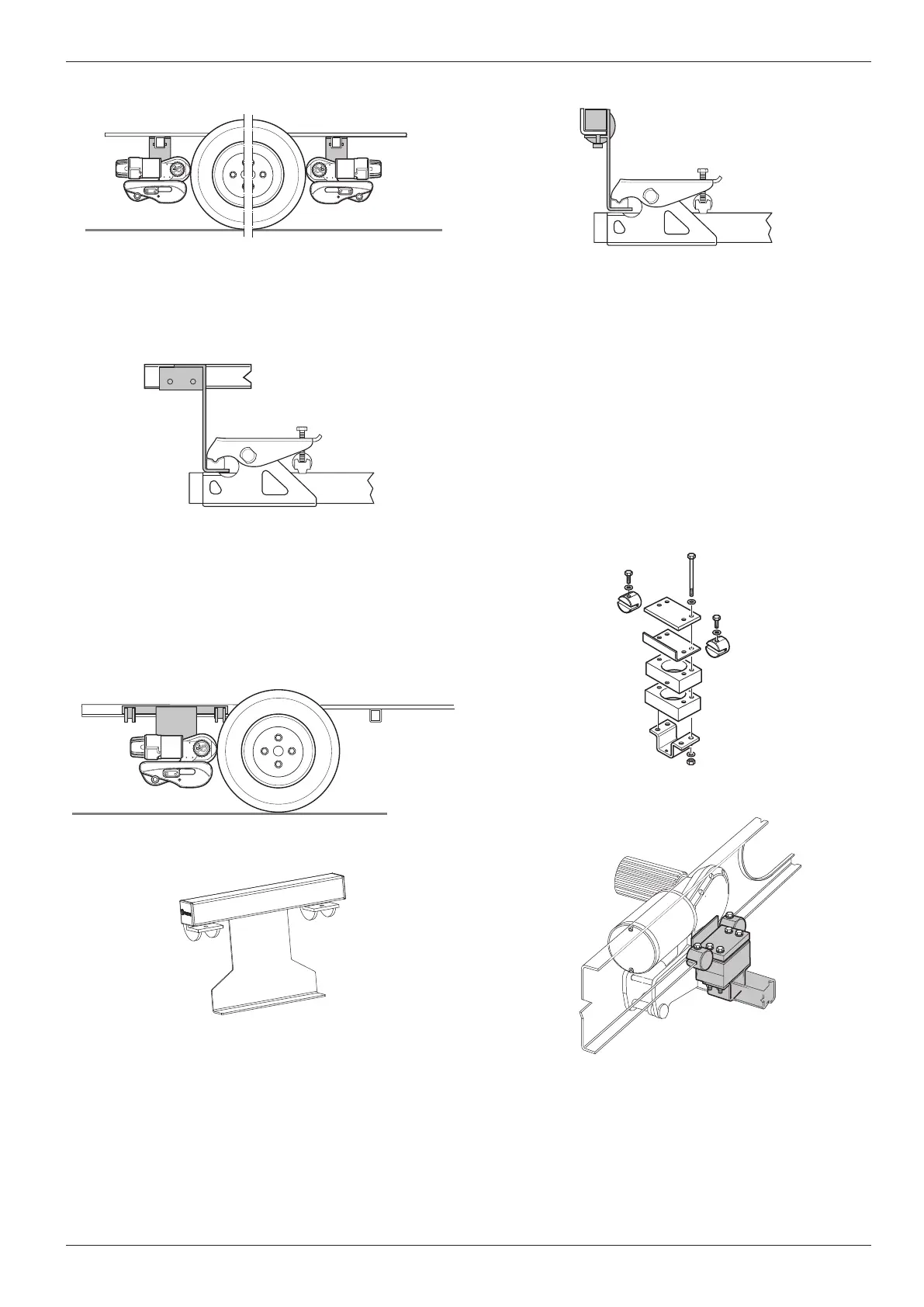

Fig� 27
5.4.12 Système de fixation court
Pour les châssis avec un profilé en L et des conditions
d'espace restreintes, comme les substructures ou les
bords perturbateurs, on utilise le système de fixation
court�
Le système de fixation court est un remplacement du
système de fixation standard prémonté�
Les deux plaques d'entretoise de 30mm d'épaisseur
chacune peuvent compenser au choix une distance de
30mm ou de 60mm�
•
Le système de fixation peut être fixé devant ou der-
rière l'essieu�
•
N° d’art�60031-20000
Fig� 28

Dessin à titre d'exemple
Fig� 29
5.5 Bavettes anti-projections
•
Les bavettes anti-projections sont montées der-
rière l'essieu, aucune bavette anti-projections n'est
requise devant l'essieu�
•
Dans certains cas, le montage de la bavette anti-pro-
jections n'est pas possible car le sous-plancher ne
Fig� 23
Le cas échéant, des substructures doivent être posées�
Dans certains cas, le montage n'est pas possible car le
sous-plancher ne présente pas d'espace disponible�
Fig� 24
5.4.11 Kit d'adaptateurs EribaTouringTroll
•
Pour les châssis EribaTouringTroll, le kit d’adapta-
teurs EribaTouringTroll est obligatoire�
•
Montage possible seulement derrière l'essieu�
•
N° d’art�60031-03000
Fig� 25
Fig� 26
