Mover smart M RS1 Vorbereitung für den Einbau
9DE
60040-00463 ∙ 00 ∙ 09/2023

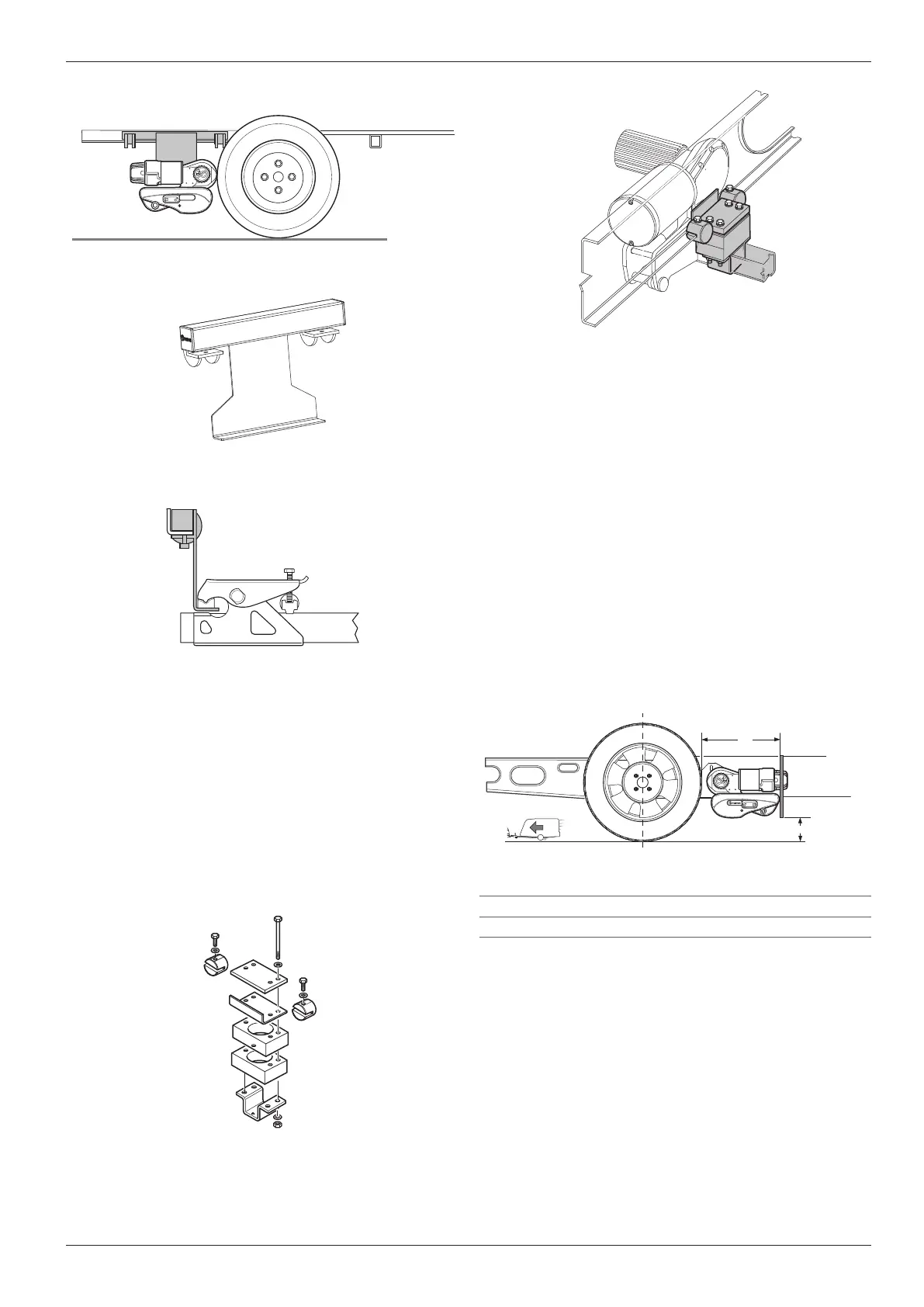

Abb� 29
5.5 Schmutzfänger
•
Die Schmutzfänger werden hinter der Achse mon-
tiert, vor der Achse werden keine Schmutzfänger
benötigt�
•
In manchen Fällen ist ein Einbau des Schmutz-
fängers wegen Verbauung des Unterbodens nicht
möglich�
•
Bei Montage des Rangiersystems müssen gegebe-
nenfalls die vorhandenen Schmutzfänger versetzt
oder angepasst werden�
•
Können die Original Schmutzfänger nicht verwendet
werden, ist das Truma Schmutzfängerset (Art�-Nr�
60031-08200) zu verwenden und anzupassen�
•
Der Abstand vom Reifen zum Schmutzfänger darf
maximal 300mm betragen�
•
Der Abstand vom Boden zum Schmutzfänger darf
maximal 200mm betragen�
b
a
Abb� 30
a max� 300mm
b max� 200mm
5.5.1 Schmutzfänger anpassen
Bei den Schmutzfängern muss die Form des Rangier-
systems herausgeschnitten werden, sodass beim An-
und Abschwenken das Rangiersystem nicht behindert
wird�

Vorhandenen Schmutzfänger abbauen�

Rangiersystem entsprechend der Einbauanleitung
montieren (siehe Kapitel 6)�

Die auf den letzten Seiten der Einbauanleitung ab-
gebildete Schablone ausschneiden�

Maß a und b ermitteln und auf den Schmutzfänger
übertragen� Der obere Schenkel des Befestigungs-
winkels muss zum Heck des Wohnwagens zeigen�
Abb� 25
Abb� 26
Abb� 27
5.4.12 Befestigungssystem kurz
Für Chassis mit L-Profil und beengten Platzverhältnis-
sen, wie Unterbauten oder Störkanten, wird das Befes-
tigungssystem kurz verwendet�
Das Befestigungssystem kurz ist ein Ersatz für das vor-
montierte Standard Befestigungssystem�
Die zwei Distanzplatten je 30mm dick können wahlwei-
se eine Distanz von 30mm oder 60mm ausgleichen�
•
Das Befestigungssystem kann vor oder hinter der
Achse befestigt werden�
•
Art�-Nr� 60031-20000
Abb� 28

Zeichnung beispielhaft
