6.4 Batterie anschließen
HINWEIS
Zerstörung der Elektronik durch falsche
Polung
Werden beim Anschluss der Steuerung an die
Batterie die Pole vertauscht, kann dies zu Be-
schädigung der Elektronik führen�

Die Batteriekabel an die vorhandenen Bat-
terieklemmen an schließen� Rotes Kabel an
Pluspol und schwarzes Kabel an Minuspol
anklemmen� Hinweis: Batteriepole haben
unterschiedliche Durchmesser�
Beim Anschluss der Batterie beachten:
•
Flüssigelektrolytbatterien müssen in einer separaten
Box mit einer Entlüftung nach außen aufgestellt wer-
den� Die Sicherung in der Plusleitung muss außer-
halb der Box angeschlossen werden� Eine separate
Box ist bei Gel- und AGM-Batterien nicht notwendig�
Die Einbauvorschriften des Batterieherstellers be-
achten�
•
Die Batteriekabel dürfen nicht verlängert werden�
Die Batteriekabel müssen getrennt von den Motor-
kabeln geführt werden und dürfen nicht über die
Steuerung verlaufen�
•
Die Batterie muss mindestens 40cm von der Steue-
rung entfernt aufgestellt werden�
•
Die Batteriekabel so verlegen, dass diese (insbeson-
dere bei Durchführungen an Metallwänden) nicht
scheuern können� Zum Schutz geeignete Schutzroh-
re verwenden, um Beschädigungen an den Kabeln
zu vermeiden� Die Batteriekabel an die vorhandenen
Batterieklemmen an schließen (rot = Plus, schwarz =
Minus)�
•
Die beiden Leitungen zum Pluspol und zum Minus-
pol müssen bis nach der Sicherung in der Pluslei-
tung räumlich getrennt verlegt werden�
+
-
+
-
Abb� 52

Sicherung in der Plusleitung nahe dem Pluspol an-
schließen�

Die Batteriekabel zur Steuerung verlegen und mittels
der mitgelieferten Kabelschellen und Schrauben
sicher befestigen�
7 Funktionsprüfung
Hinweise zur Bedienung siehe Gebrauchsanleitung�

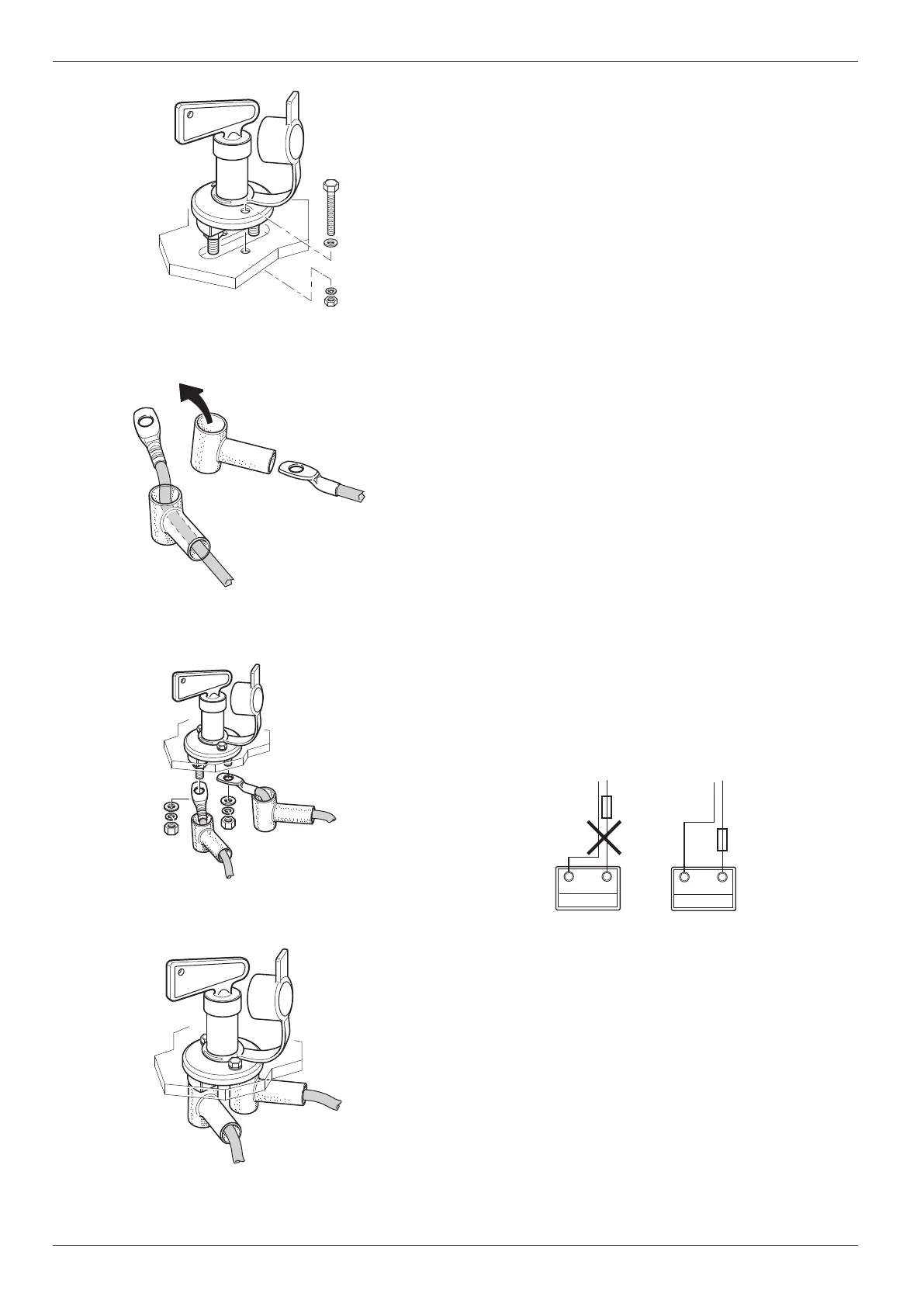

Abb� 48

Kabelanschlüsse durch Gummischutzkappen führen
(Abb� 49)�
Abb� 49

Kabelanschlüsse am Batterietrennschalter anschlie-
ßen und mit Mutter sichern (Abb� 50)�
Abb� 50

Gummischutzkappen auf Anschlussschrauben schie-
ben( Abb� 51�)
Abb� 51
