Mover smart M RS1 Vorbereitung für den Einbau
5DE
60040-00463 ∙ 00 ∙ 09/2023

Es dürfen keine technischen Veränderungen am Ge-
rät oder an den Befestigungen am Chassis erfolgen,
ansonsten erlischt die Garantie bzw� Gewährleistung
des Rangiersystems�

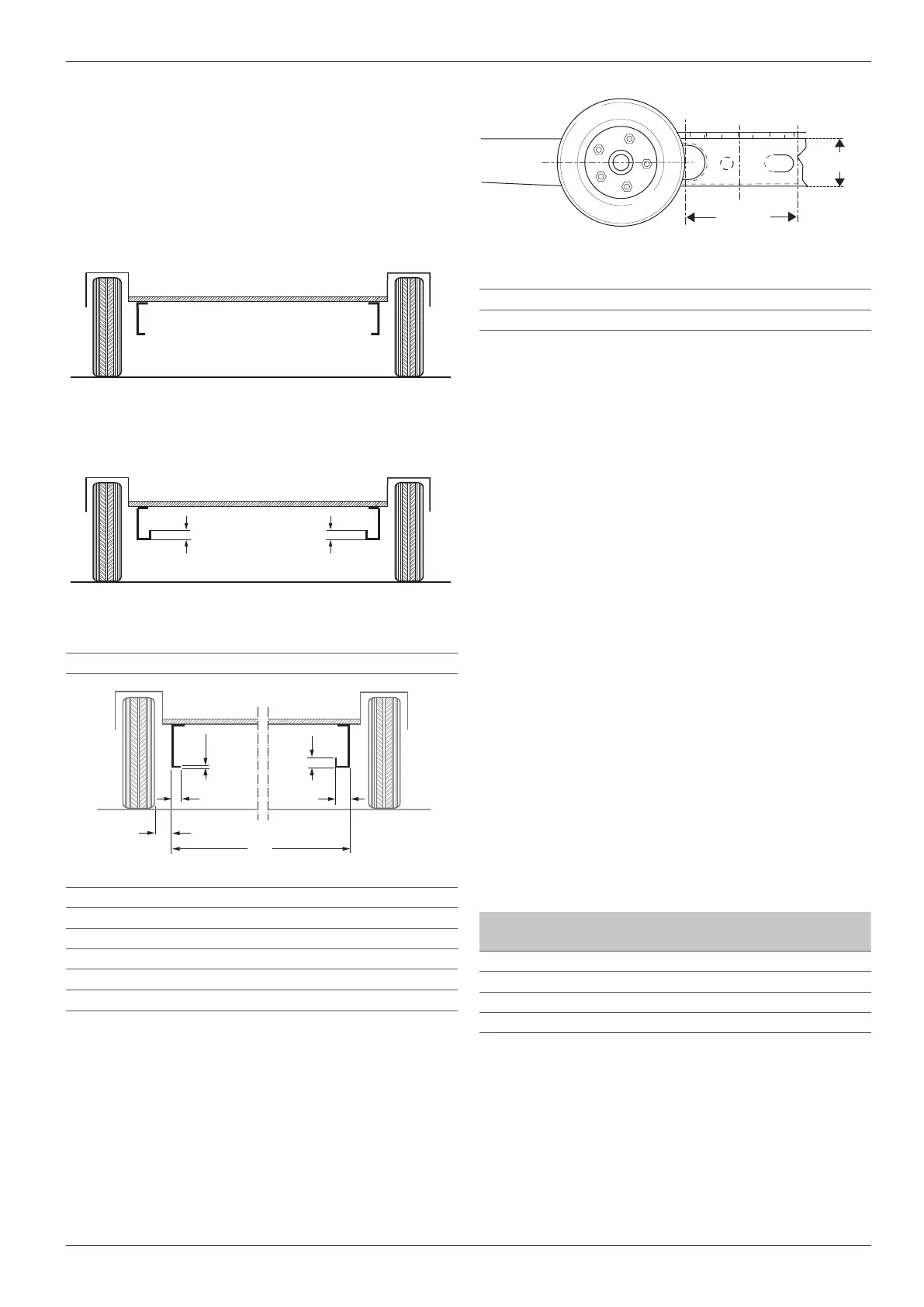

5.2 Wichtige Maße für den Einbau
Bei Rahmen wird zwischen L- und U-Profil unterschie-
den:
L-Profil
Abb� 1
U-Profil
a a
Abb� 2
a max� 20mm
d
c
b
e
a
f
Abb� 3
a min� 2,8mm
b min� 25mm
c min� 50mm / max� 180mm
d min� 120mm / max� 2000mm
e min� 35mm
f max� 20mm
5.3 Ermittlung der Rahmenhöhe
Im Bereich 350mm von der Außenkante des Reifens in
Höhe der Radnabe / Reifenmitte ist eine Rahmenhöhe
von min�170mm erforderlich�
a
b
Abb� 4
a 350mm
b min� 170mm
5.4 Ermittlung des Einbaufalles und des
benötigten Sonderzubehörs
Die Abbildungen der Sonderzubehöre dienen nur zur
Veranschaulichung� Detaillierte Informationen zum Ein-
bau sind den Montageanleitungen zu entnehmen�
5.4.1 Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rah-
menhöhe von mindestens 170mm erfolgt der Stan-
dardeinbau�
Für den Standardeinbau wird kein Sonderzubehör be-
nötigt�
5.4.2 Höhenausgleich mit Distanzsätzen
Rahmenhöhe >110mm und <170mm
Der Einbau bei Chassis mit U- oder L-Profil und einer
Rahmenhöhe von mehr als 110mm und weniger als
170mm erfordert einen Höhenausgleich�
•
Bei einer Rahmenhöhe kleiner 110mm ist ein Einba�
ohne weiteres nicht möglich (siehe Flachrahmen-
satz)�
•
Bei einer Rahmenhöhe von 110mm bis kleiner
140mm muss zum Ausgleich der Distanzsatz
60mm verwendet werden�
•
Bei einer Rahmenhöhe von 140mm bis kleiner
170mm muss zum Ausgleich der Distanzsatz
30mm verwendet werden�
•
Bei einer Rahmenhöhe ab 170mm braucht kein Dis-
tanzsatz verwendet werden� Bodenfreiheit beachten�
Rahmenhöhe
[mm]
Distanzsatz
[mm]
Einbau
möglich
��� - 109 - nein
110 - 139 60 ja
140 - 169 30 ja
170 - ��� - ja
Distanzsatz 30mm
Der Distanzsatz dient zum Höhenausgleich von 30mm
für Standard Chassis mit L- oder U-Profil�
•
Zum Ausgleich der Höhe für Wohnwagen mit einer
Rahmenhöhe 140mm und kleiner 170mm�
•
Kann vor oder hinter der Achse montiert werden�
•
Der Distanzsatz dient auch zum Höhenausgleich bei
der Montage unter der Einstiegsstufe�
•
Art�-Nr� 60030-95000
