Mover smart M RS1Montage
48 FR
60040-00463 ∙ 00 ∙ 09/2023

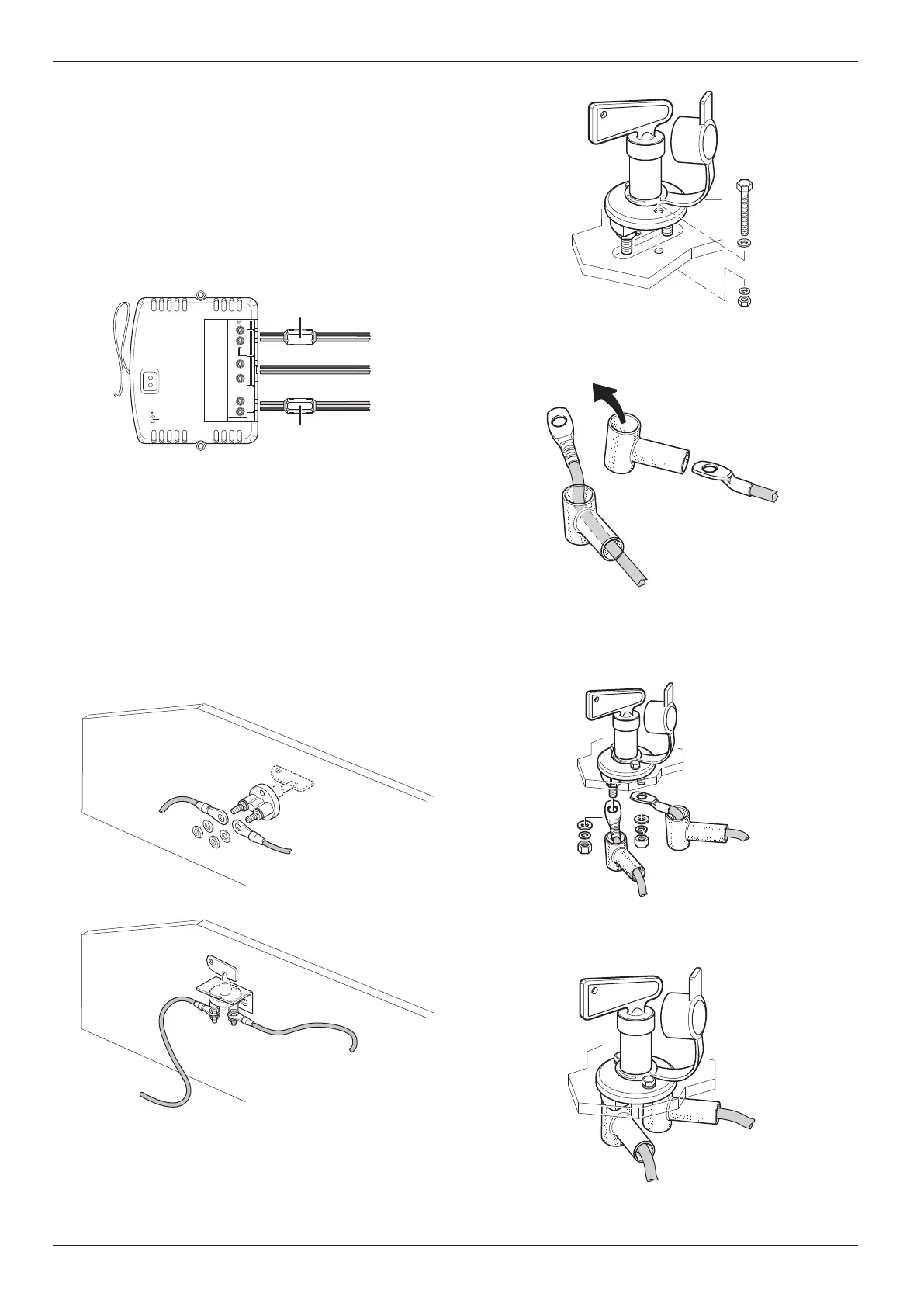

Fig� 48
Guider les branchements de câble dans les capu-
chons de protection en caoutchouc(Fig� 49)�
Fig� 49
Raccorder les branchements de câble sur l’in-
terrupteur coupe-batterie et bloquer avec un
écrou(Fig� 50)�
Fig� 50
Faites glisser les capuchons de protection en caout-
chouc sur les vis de connexion( Fig� 51�)
Fig� 51
L’excédent de câble doit être posé sans boucle, en
lignes sinueuses et ne doit pas être raccourci�
Après avoir raccordé et posé les câbles, appuyer sur
le cache vers le bas jusqu'à ce qu'il s'enclenche�
Manchons à clipser en ferrite
Monter les deux manchons à clipser en ferrite à
proximité immédiate de la commande de sorte que,
respectivement, le câble rouge et le câble noir d'un
moteur passent par eux�
1
1
Fig� 45
6.3 Raccordement de l'interrupteur
coupe-batterie
•
L’interrupteur coupe-batterie doit être monté dans la
conduite «plus» entre le fusible et la commande�
•
L’emplacement de montage doit à tout moment être
facilement accessible pour l’utilisateur (par exemple
à proximité de la porte d’entrée)�
Choisir une possibilité de fixation appropriée pour le
coupe-circuit (voir les exemples de montage Fig� 46,
Fig� 47)�
Fig� 46
Fig� 47
Monter l’interrupteur coupe-batterie sur un endroit
approprié du véhicule et le fixer avec les vis four-
nies(Fig� 48)�
