Mover smart M RS1 Montage
47FR
60040-00463 ∙ 00 ∙ 09/2023
A B
RDBK BKRD
M1+ M1- M2+M2-
Fig� 43
•
Montage derrière l'essieu
•
Vue de haut
A
B
RDBKBKRD
M1+ M1- M2+M2-
Fig� 44
Une fois que les câbles ont été guidés hors de la
commande, il faut encore les décharger de leur
traction�
Les câbles du moteur doivent être posés ensemble de
telle sorte qu’un arrachement ou une détérioration des
câbles soit évité�

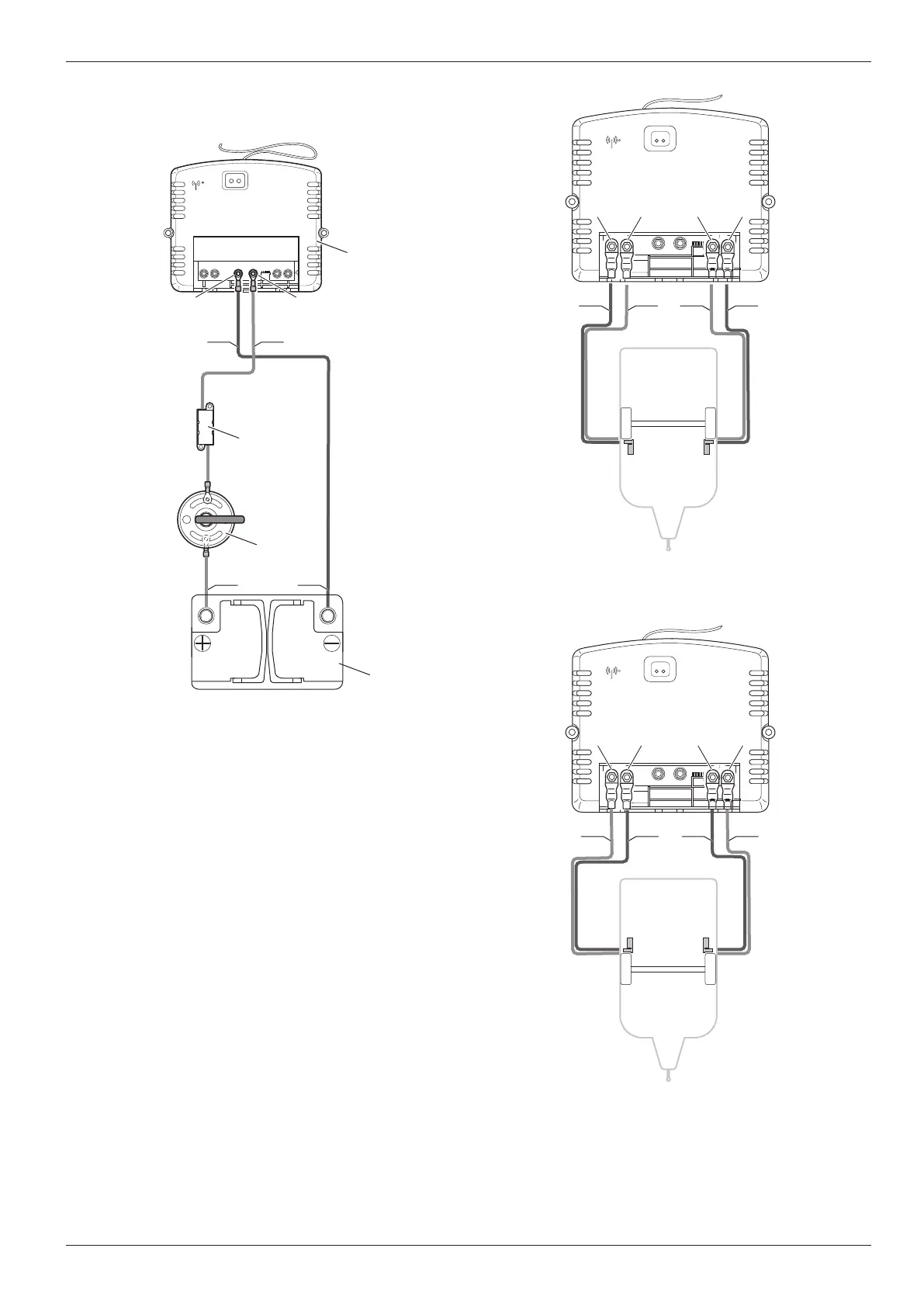

Plan de raccordement de la batterie
•
Vue de haut
1
4
3
2
RDBK
RD BK
BATT+BATT-
Fig� 42
1 Commande
2 Fusible
3 Interrupteur coupe-batterie
4 Batterie
Plan de raccordement des moteurs de déplace-
ment
•
Montage devant l'essieu
•
Vue de haut
