Mover smart M RS1Predisposizione per il montaggio
54 IT
60040-00463 ∙ 00 ∙ 09/2023
5 Predisposizione per il montag-
gio
5.1 Requisiti tecnici

Notare: la capacità di carico del caravan si riduce del
peso del sistema di manovra�

Notare: non superare il peso complessivo del cara-
van previsto per l’uso con un sistema di manovra�

Non apportare modifiche tecniche all’apparecchio
o ai sistemi di fissaggio al telaio, pena la decadenza
della garanzia commerciale e legale del sistema di
manovra�

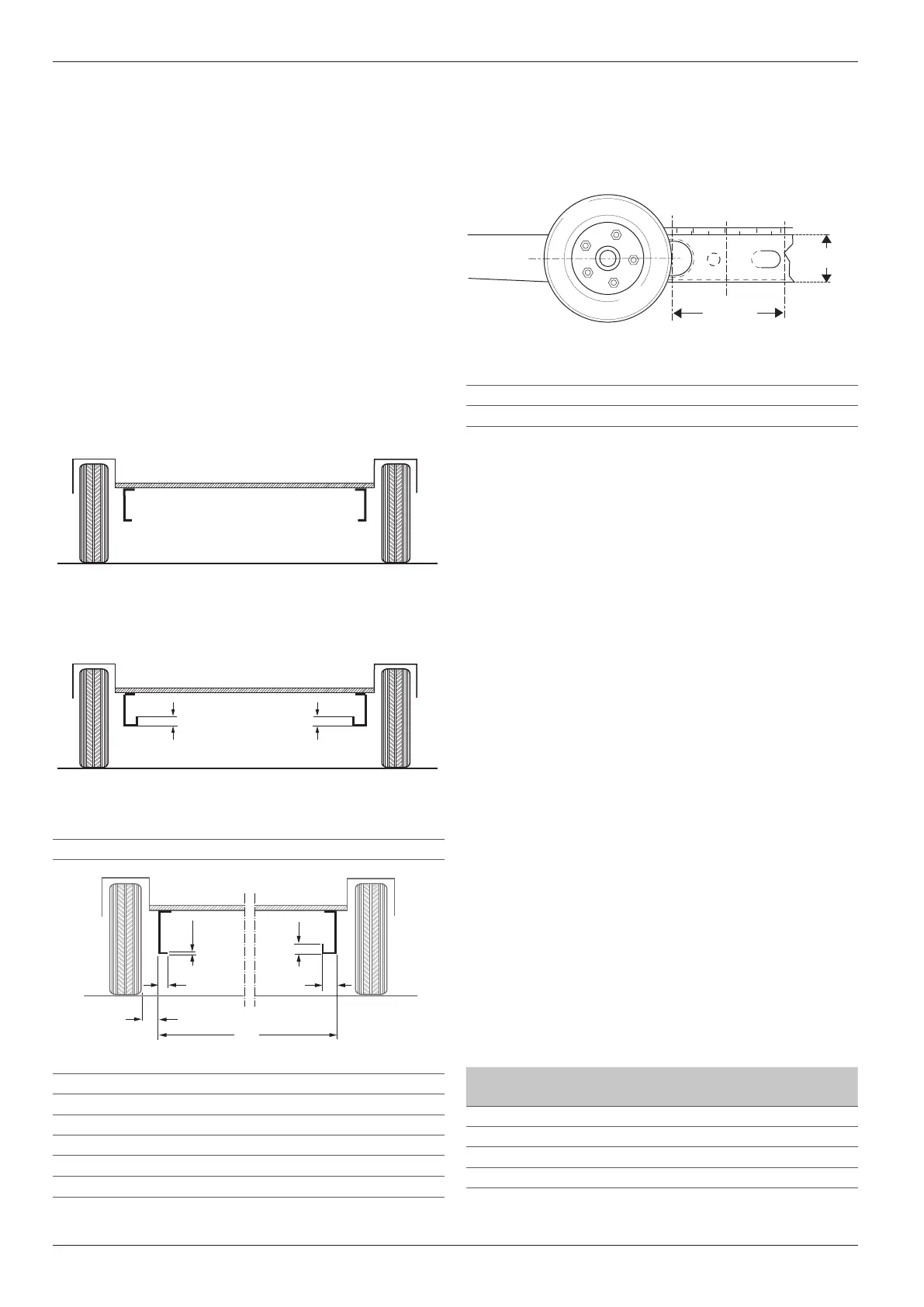

5.2 Dimensioni previste per il montag-
gio
Per quanto riguarda il telaio si distingue tra un profilo a
L e un profilo a U:
Profilo a L
Fig� 1
Profilo a U
a a
Fig� 2
a max� 20mm
d
c
b
e
a
f
Fig� 3
a min� 2,8mm
b min� 25mm
c min� 50mm / max� 180mm
d min� 120mm / max� 2000mm
e min� 35mm
f max� 20mm
5.3 Determinazione dell'altezza del tela-
io
A 350 mm dal bordo esterno del pneumatico all'altezza
del mozzo della ruota / centro del pneumatico è neces-
saria un'altezza del telaio di min�170 mm�
a
b
Fig� 4
a 350mm
b min� 170mm
5.4 Determinazione del tipo di montag-
gio e degli accessori speciali neces-
sari
Le immagini degli accessori speciali sono solo a scopo
illustrativo� Informazioni dettagliate sulla loro installazio-
ne vengono fornite nelle istruzioni di montaggio�
5.4.1 Montaggio standard
Se il telaio ha un profilo a U o a L e un’altezza minima di
170mm, il tipo di montaggio richiesto è quello stan-
dard�
Il montaggio standard non necessita di accessori spe-
ciali�
5.4.2 Compensazione in altezza con set di distan-
ziali
Altezza del telaio > 110mm e < 170mm
Il montaggio in telai con profilo a U o a L e altezza mi-
nima superiore a 110mm e inferiore a 170mm richiede
una compensazione in altezza�
•
Se l'altezza del telaio è inferiore a 110mm, il mon-
taggio non è possibile senza ulteriori interventi (v� set
per telai piatti)�
•
Se l'altezza del telaio è compresa tra 110mm e max�
140mm, per la compensazione utilizzare il set di
distanziali da 60mm�
•
Se l'altezza del telaio è compresa tra 140mm e max�
170mm, per la compensazione utilizzare il set di
distanziali da 30mm�
•
Con un'altezza del telaio pari o superiore a 170mm,
non occorre alcun set di distanziali� Tenere conto
dell’altezza libera dal suolo�
Altezza del telaio
[mm]
Set di distanziali
[mm]
Montaggio
possibile
��� - 109 - no
110 - 139 60 sì
140 - 169 30 sì
170 - ��� - sì
