Mover smart M RS1 Préparation pour le montage
37FR
60040-00463 ∙ 00 ∙ 09/2023
•
Clé à douilles, polygonale ou à fourche d’une ouver-
ture de clé de 10mm, 13mm, 17mm
•
Clé mâle coudée 4mm
•
Clé dynamométrique (2,5 – 40 Nm)
•
Coupe-câble / pince à sertir
•
Perceuse / tournevis / scie-cloche Ø 25mm
•
Cric rouleur avec chandelles adaptées, pont éléva-
teur (2t) ou fosse de montage
•
Éclairage susant
5 Préparation pour le montage
5.1 Conditions techniques

Attention: la charge utile de la caravane est réduite
du poids du système de manœuvre�

Attention: le poids total autorisé de la caravane pour
une utilisation avec un système de manœuvre ne
doit pas être dépassé�

Aucune modification technique ne doit être appor-
tée à l'appareil ou aux fixations sur le châssis, sous
peine d'annulation de la garantie ou de l'obligation
de garantie du système de manœuvre�
5.2 Dimensions de montage impor-
tantes

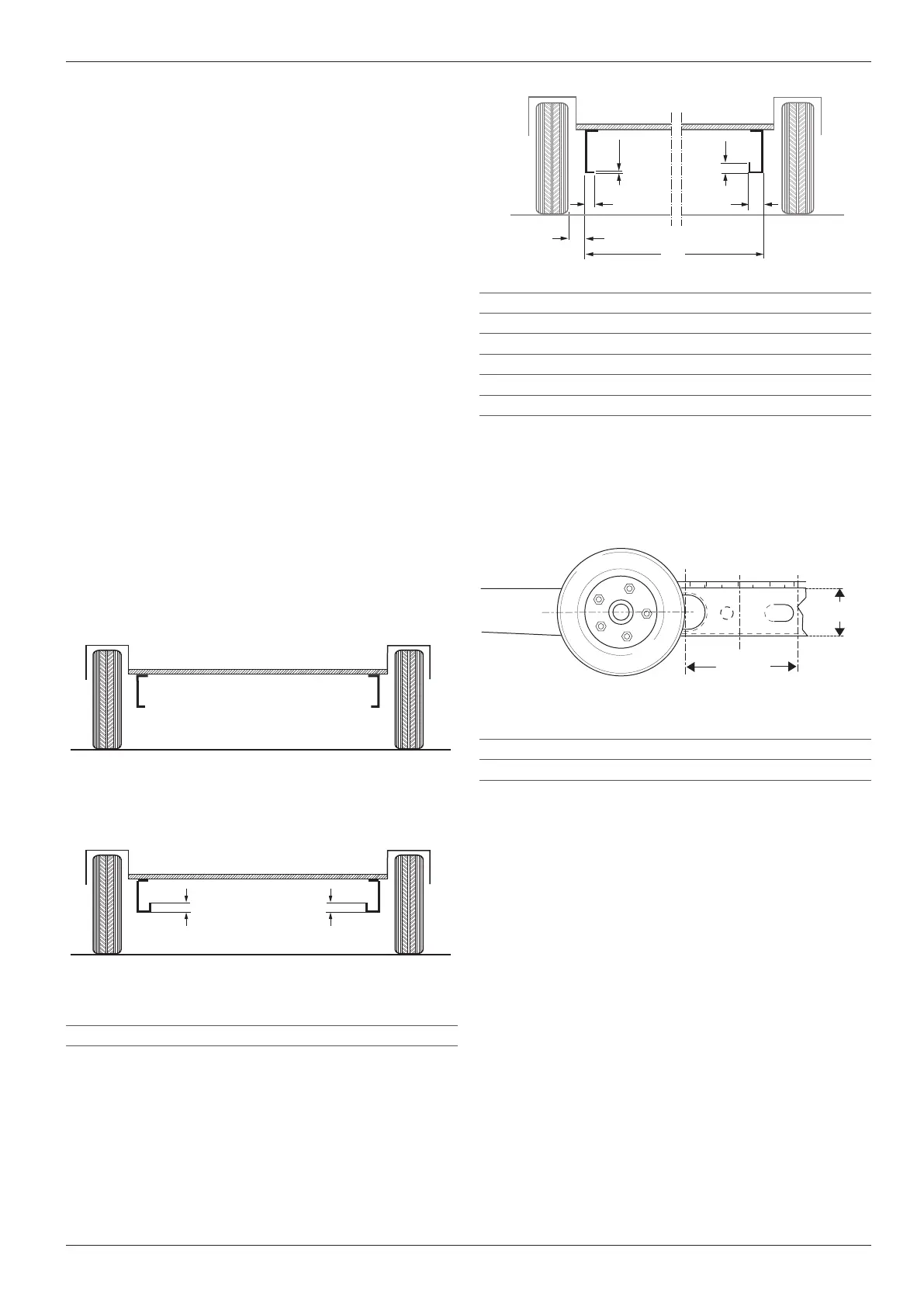

Pour les châssis, on fait la distinction entre le profilé en
L et le profilé en U:
Profilé en L
Fig� 1
Profilé en U
a a
Fig� 2
a max� 20mm
d
c
b
e
a
f
Fig� 3
a min� 2,8mm
b min� 25mm
c min� 50mm / max� 180mm
d min� 120mm / max� 2000mm
e min� 35mm
f max� 20mm
5.3 Détermination de hauteur de châs-
sis
Dans la plage de 350 mm du bord extérieur du pneu à
hauteur du moyeu de roue / milieu du pneu, une hau-
teur de châssis d'au moins 170 mm est nécessaire�
a
b
Fig� 4
a 350mm
b min� 170mm
5.4 Détermination du cas de montage
et des accessoires spéciaux néces-
saires
Les illustrations des accessoires spéciaux ne sont
fournies qu'à titre d'illustration� Pour des informations
détaillées sur le montage, consulter les instructions de
montage�
5.4.1 Montage standard
Le montage standard a lieu en cas de châssis avec pro-
filé en U ou en L et une hauteur de châssis d'au moins
170mm�
Aucun accessoire spécial n'est nécessaire pour le mon-
tage standard�
5.4.2 Compensation de la hauteur avec des kits
d'espacement
Hauteur de châssis >110mm et <170mm
Le montage sur des châssis avec un profilé en U ou en
L et une hauteur de châssis supérieure à 110mm et
inférieure à 170mm nécessite une compensation de
hauteur�
