Mover smart M RS1 Einbau
15DE
60040-00463 ∙ 00 ∙ 09/2023


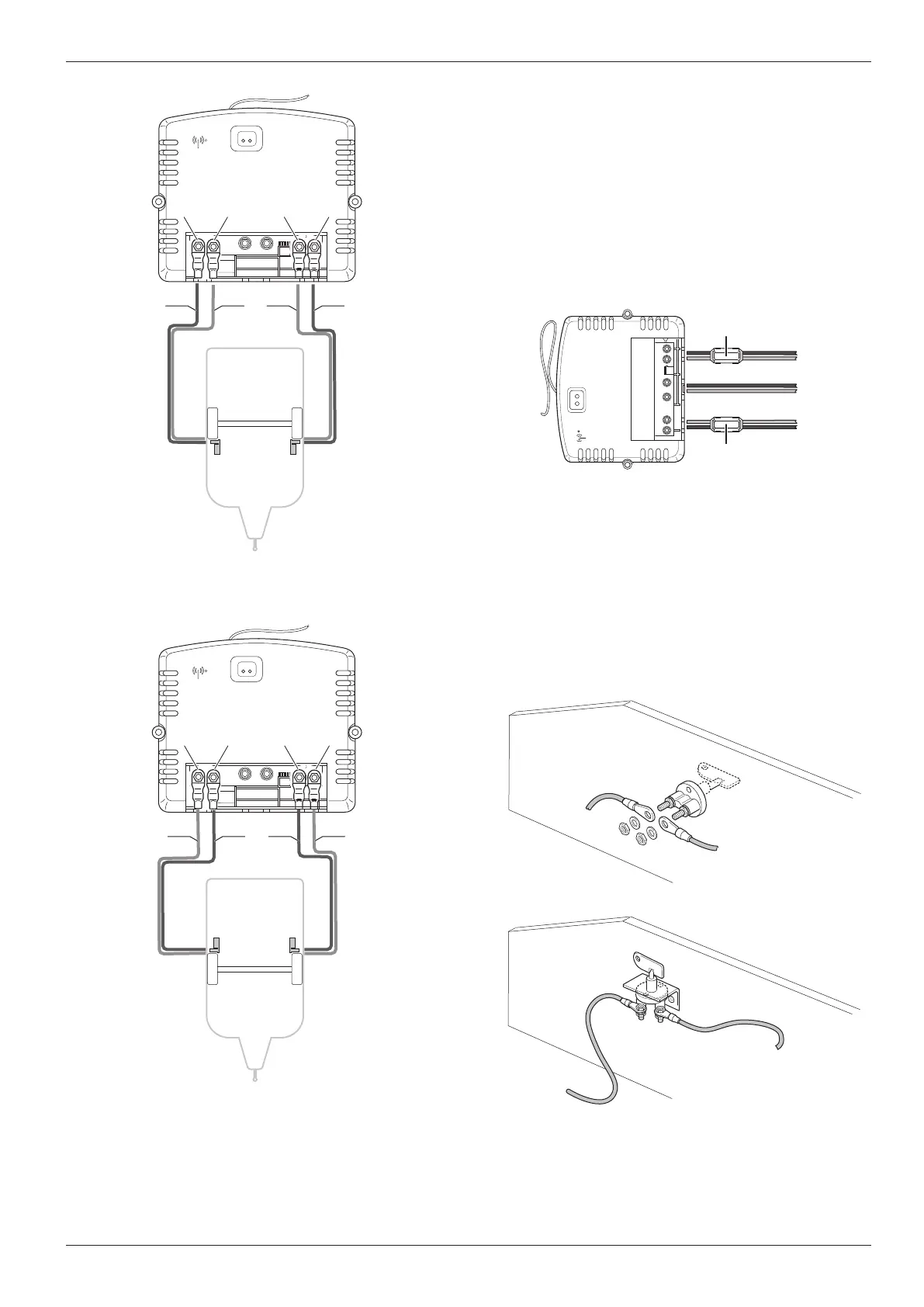

Überschüssiges Kabel muss ohne Schlaufe in
Schlangenlinien verlegt werden und darf nicht ge-
kürzt werden�

Nach Anschließen und Verlegen der Kabel die Ab-
deckklappe nach unten drücken bis diese einrastet�
Klappferrite

In unmittelbarer Nähe zu der Steuerung die beiden
Klappferrite (Abb� 137-1) so montieren, dass jeweils
das rote und schwarze Kabel eines Motors hindurch-
führt�
1
1
Abb� 45
6.3 Batterietrennschalter anschließen
Der Batterietrennschalter muss in der Plusleitung
zwischen der Sicherung und der Steuerung einge-
baut werden�
Der Einbauort muss für den Benutzer jederzeit leicht
zugänglich sein (z�B� in der Nähe der Eingangstür)�

Eine geeignete Befestigungsmöglichkeit für den
Batterietrennschalter wählen (siehe Einbaubeispiele
Abb� 46, Abb� 47)�
Abb� 46
Abb� 47

Batterietrennschalter an geeigneter Stelle im Fahr-
zeug einbauen und mit den mitgelieferten Schrau-
ben befestigen (Abb� 48)�
A B
RDBK BKRD
M1+ M1- M2+M2-
Abb� 43
Einbau hinter der Achse
Ansicht von oben
A
B
RDBKBKRD
M1+ M1- M2+M2-
Abb� 44

Nach dem die Kabel aus der Steuerung geführt wur-
den, müssen diese noch zugentlastet werden�
Die Motorkabel müssen miteinander so verlegt werden,
dass ein Abreißen bzw� eine Beschädigung der Kabel
vermieden wird�
