VDO MR6000 - Einbau des Hauptgerätes

125
Deutsch
■ Universal-Montagerahmen
1. Den Universal-Montagerahmen in das Arma-
turenbrett einführen, mit einem Schrauben-
zieher die einzelnen Blechlaschen des Univer-
sal-Montagerahmens nach innen biegen und
wie in Abbildung 6 gezeigt sichern.
2. Wie in Abschnitt 8 gezeigt verdrahten.
3. Das Hauptgerät in den Universal-Montage-
rahmen einschieben, bis es einrastet.
4. Die äußeren Verzierungsleisten so anbringen,
daß alle Haken verriegelt sind.
Hinweise:
1) Für einige Fahrzeugtypen sind spezielle Bau-
sätze für den ordnungsgemäßen Einbau er-
forderlich. Wenden Sie sich bitte für Einzel-
heiten an Ihren VDO Dayton Händler.
2) Um zu verhindern, daß sich das Hauptgerät
lockert, die vorderen Blechlaschen gut si-
chern.
5. EINBAU DES HAUPTGERÄTES

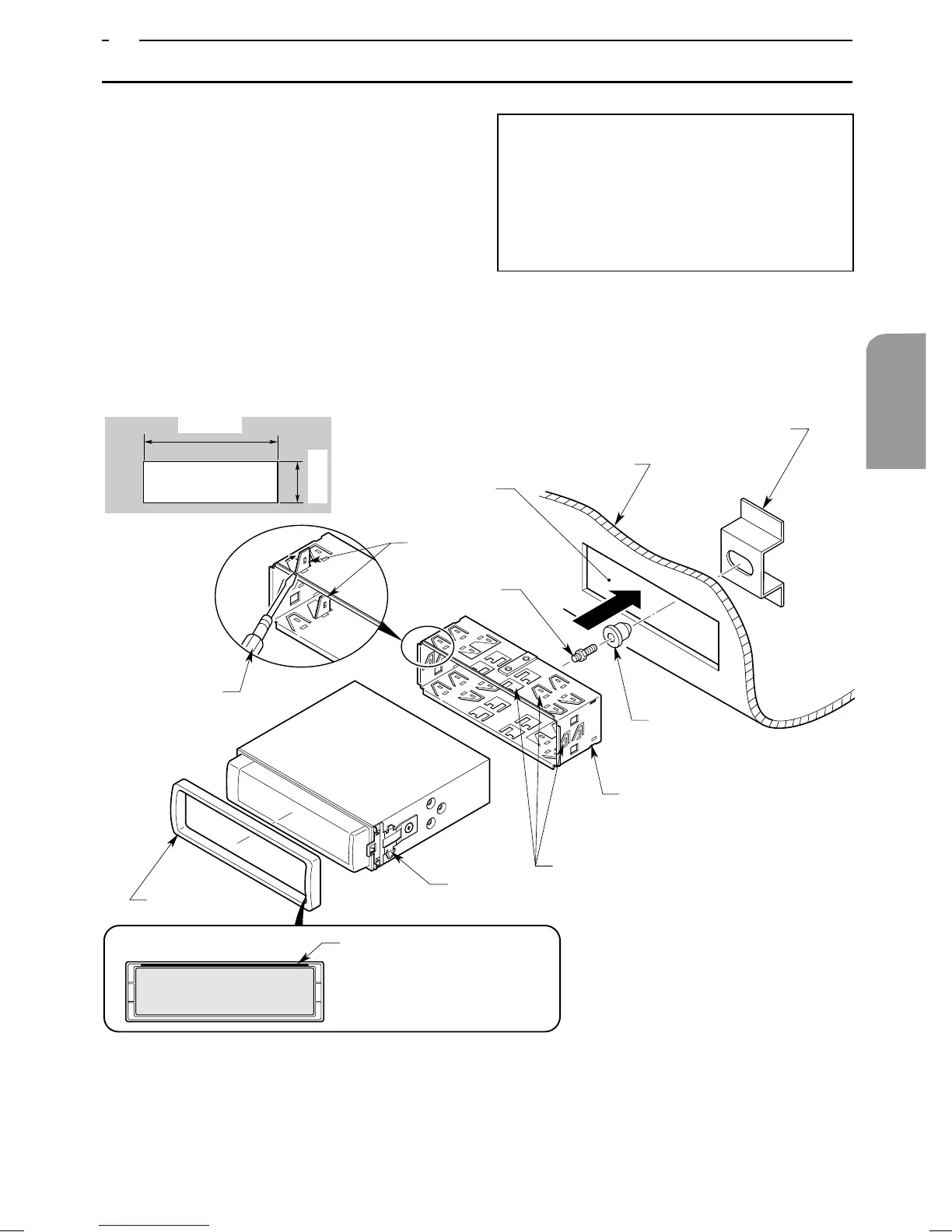

Abbildung 6
Hinweis:
Die Außenblende so einsetzen,
daß deren Metallteil an der
Rückseite in die obere Kante
des Hauptgerätes paßt.
• Ausschnittabmessungen der Konsole
182 mm
53 mm
Einbauöffnung
Schraubenzieher
Außenblende
Blechlaschen
Spezialschraube
Hauptgerät
2 Federn
Blechlaschen
Universal-Montagerahmen
Gummikappe
Hintere Befestigungsöffnung (am Fahrzeug)
Armaturenbrett
Ausschnitt
