VDO MR6000 - Ledningsforbindelser

338
Stik A, strømforsyning
A1 Brun Indgang til telefonens mute-funktion
A2 – Fri
A3 – Fri
A4 Rød + 12 V permanent (konstant plus), skal være egnet til 15 A strømforbrug!
A5 Blå/hvid Forbindelsesudgang til automatisk antenne (maks. 300 mA)
A6 Orange/hvid Indgang til belysning (f.eks. fra nærlys)
A7 Gul + 12 V tilsluttet (via tændingslåsen)
A8 Sort Stel (uden ISO-tilslutning på egnet stelpunkt på karrosseriet)
Stik B, højttalere
B1 Violet Fase bagtil til højre (BH +)
B2 Violet/sort Returledning bagtil til højre (BH –)
B3 Grå Fase fortil til højre (FH +)
B4 Grå/sort Returledning fortil til højre (FH –)
B5 Hvid Fase fortil til venstre (FV +)
B6 Hvid/sort Returledning fortil til venstre (FV –)
B7 Grøn Fase bagtil til venstre (BV +)
B8 Grøn/sort Returledning bagtil til venstre (BV –)

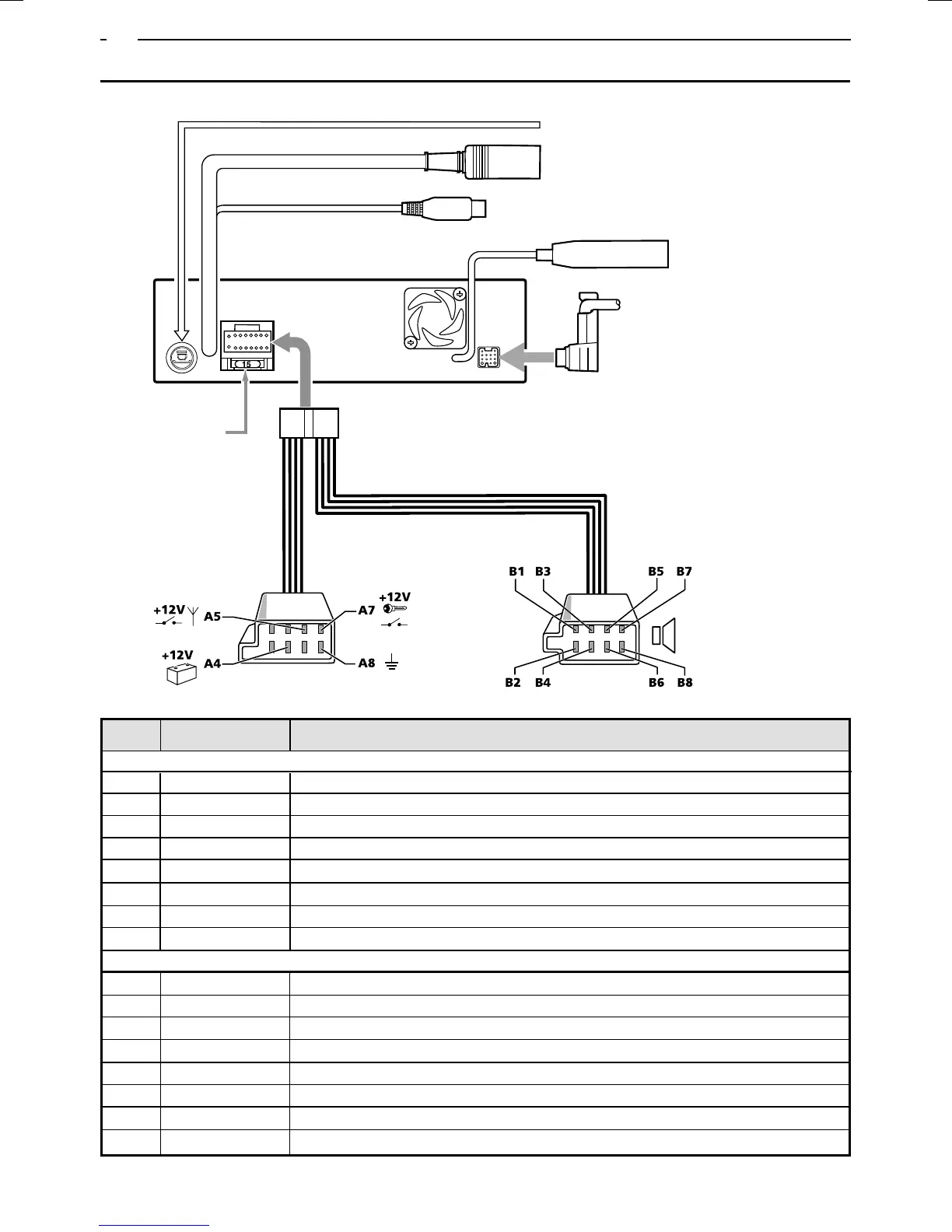

8. LEDNINGSFORBINDELSER
Hovedapparatet set bagfra
NAVI/CCD-tilslutningsbøsning
RGB-indgangsbøsning
VIDEO-indgangsbøgning (til tv-tuner)
Antennebøsning
Sikring (15A)
Bennr. Ledningsfarve Tilslutning
BUS-kabel
