VDO MR6000 - Montering Af Hovedapparatet

335
Dansk
■ Universalmonteringsramme
1. Indfør universalmonteringsrammen i instru-
mentbordet, bøj de enkelte pladelasker på
universalmonteringsrammen indad vha. en
skruetrækker, og fastgør den som vist på
ill. 6.
2. Udlæg ledninger som vist i afsnit 8.
3. Skub hovedapparatet i universalmonterings-
rammen, til det går i hak.
4. Anbring de ydre pyntelister således, at alle
hager er låst.
Bemærk:
1) Til nogle biltyper skal der bruges specielle
samlesæt for at montere apparatet korrekt.
Henvend Dem venligst til Deres VDO Dayton-
forhandler for nærmere information.
2) For at forhindre, at hovedapparatet løsner
sig, fastgøres de forreste pladelasker godt.
5.MONTERING AF HOVEDAPPARATET

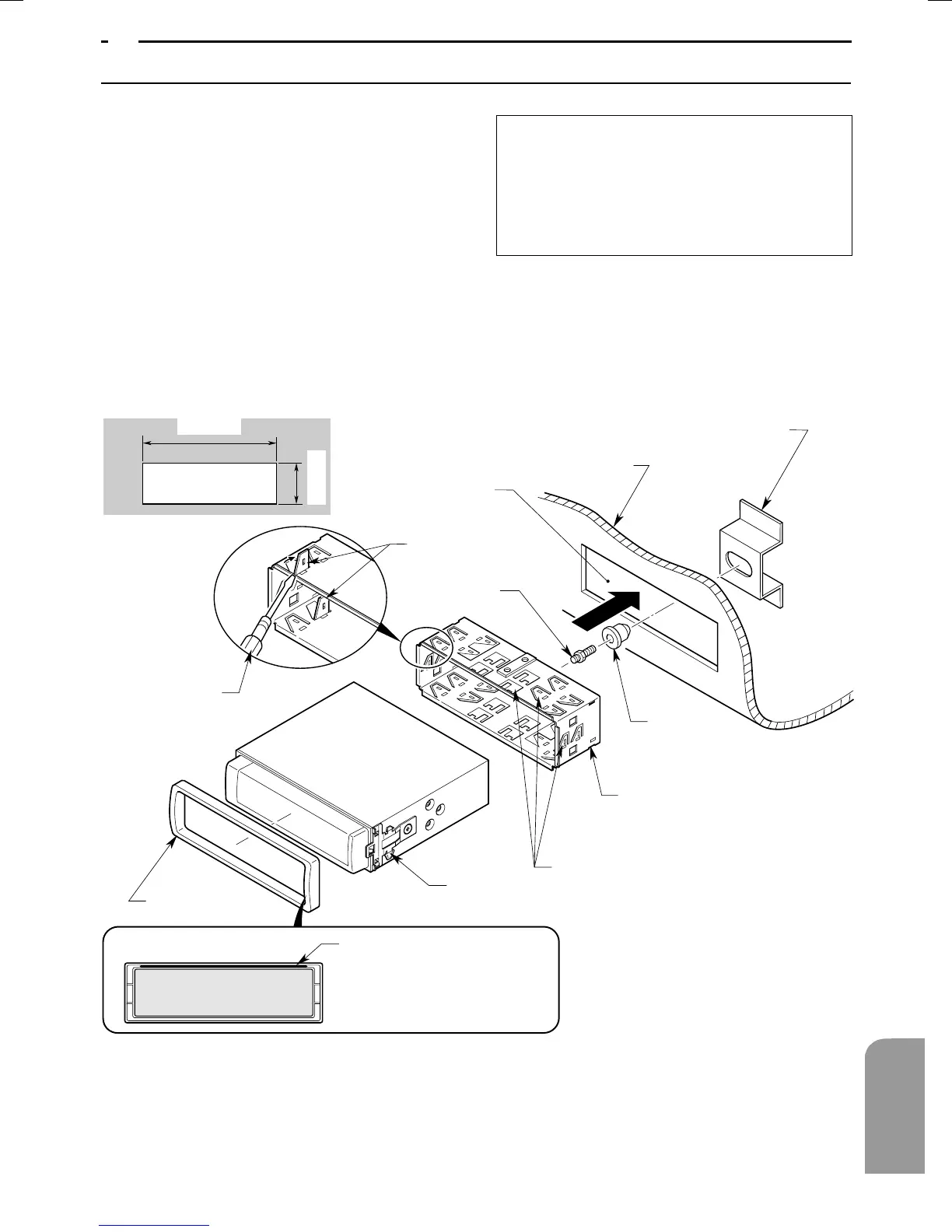

ill. 6
Bemærk:
Isæt den udvendige blænde
således, at bagsiden af metal-
delen ligger an mod hovedap-
paratets øverste kant.
• Konsollens udsnitsdimensioner
182 mm
53 mm
Monteringsåbning
Specialbolt
Udv. blænde
Pladelasker
Skruetrækker
Hovedapparat
2 fedre
Pladelasker
Universalmonteringsramme
Gummihætte
Bageste fastgørelsesåbning (på bilen)
Instrumentbord
Udsnit
