212
Spina A, alimentazione
A1 marrone Ingresso per silenziamento telefono
A2 – Non occupata
A3 – Non occupata
A4 rosso
+ permanent. a +12 V (impulso perm., deve essere adatto per un assorbimento di corrente a 15 A!
A5 blu/bianco Uscita di commutazione per l’antenna automatica (max. 300mA)
A6 arancione/bianco Ingresso per illuminazione (p.es. luci anabbaglianti)
A7 giallo Collegato a + 12 V (tramite serratura di accensione)
A8 nero
Massa (senza collegamento ISO da parte del veicolo ad un adatto punto di massa della carrozzeria)
Spina B, altoparlante
B1 violetto Fase dietro a destra (HR +)
B2 violetto/nero Conduttore di ritorno dietro a destra (HR –)
B3 grigio Fase davanti a destra (VR +)
B4 grigio/ nero Conduttore di ritorno davanti a destra (VR –)
B5 bianco Fase davanti a sinistra (VL +)
B6 bianco/nero Conduttore di ritorno davanti a sinistra (VL –)
B7 verde Fase dietro a sinistra (HL +)
B8 verde/nero Conduttore di ritorno dietro a sinistra (HL –)

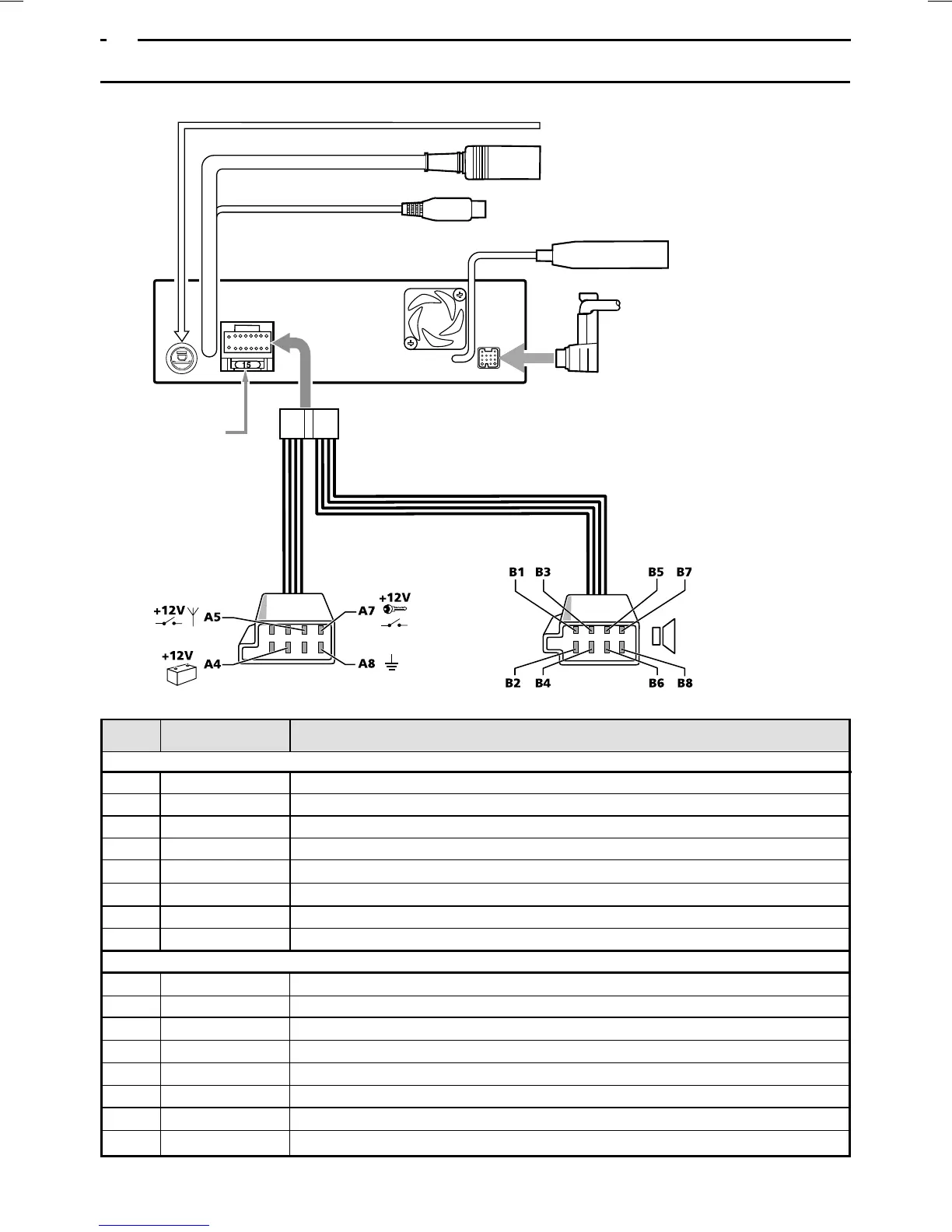

8. COLLEGAMENTI DEI CAVI
Visione posteriore
dell’apparecchio principale
Presa di collegamento NAVI/CCD
Presa d’ingresso RGB
Presa di ingresso VIDEO (per tuner TV)
Presa antenna
Fusibile (15A)
Nr.PIN Colore del cavo Collegamento
Cavo BUS
