VDO MR6000 - Desmontaje del Equipo Principal

252
1. Después de haber fijado la cara posterior del
equipo principal según el procedimiento
mostrado en la Figura 6, suelte el tornillo es-
pecial.
2. Retire el embellecedor exterior.
3. Introduzca la placa de gancho entre el muel-
le y el bastidor de montaje universal, encaje
la pestaña B del muelle en el agujero A de
la placa de gancho y extraiga el equipo prin-
cipal con ayuda de la placa de gancho. (In-
troduzca el borde derecho e izquierdo de la
placa de gancho, Figura 7).
Nota: Conserve las placas de gancho. Si no se
suelta mediante las placas de gancho, no
es posible retirar el equipo principal.
6. DESMONTAJE DEL EQUIPO PRINCIPAL

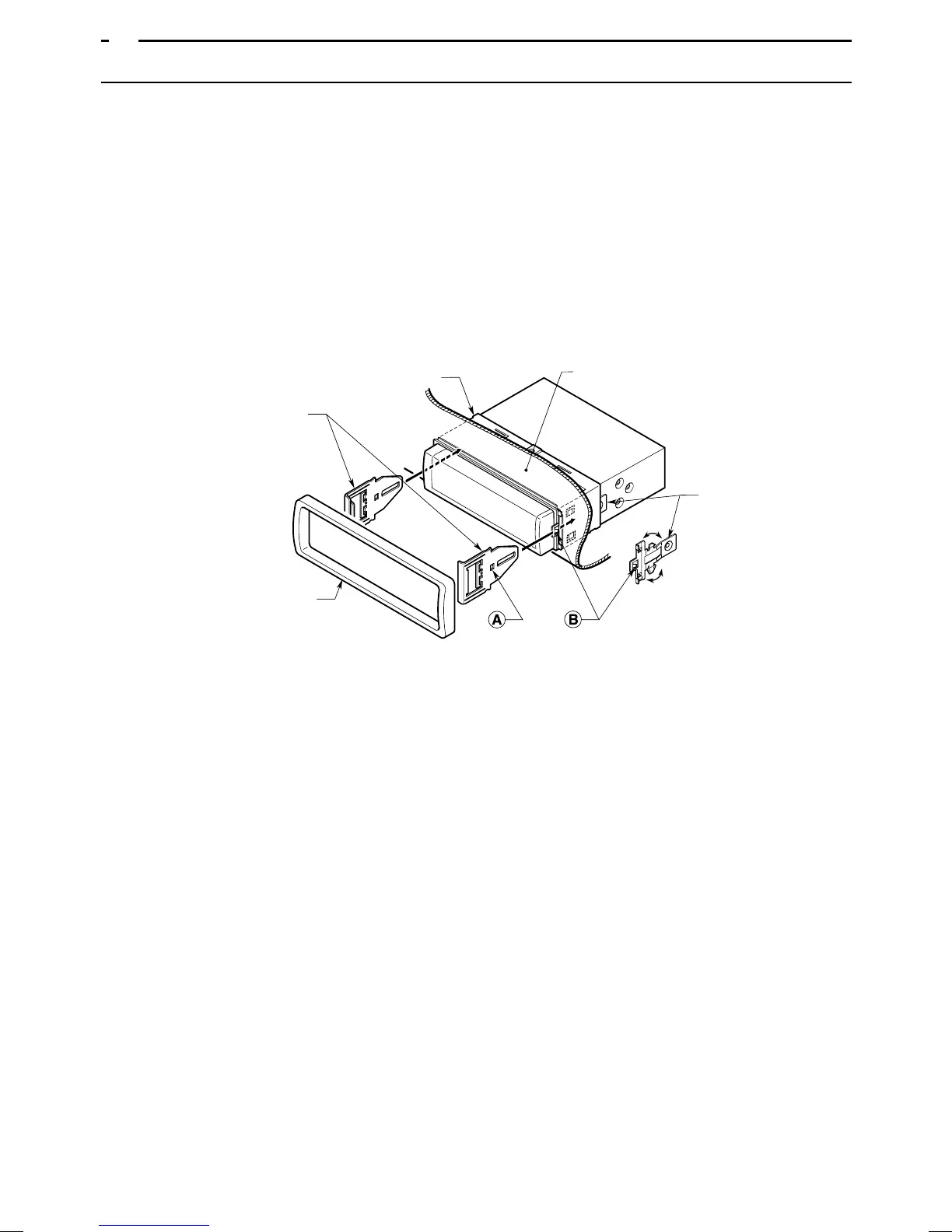

Figura 7
Muelle
Bastidor universal de montaje
2 placas de gancho
Embellecedor exterior
Cuadro de instrumentos
Equipo
principal
