VDO MR6000 - Misure Precauzionali Generali; Misure Precauzionali Per Linstallazione

208
1. Non aprire l’involucro. All’interno non si tro-
vano dei pezzi che possano essere riparati
dall’utilizzatore. Se durante il montaggio
cade un oggetto dentro all’apparecchio, ri-
volgetevi al vostro rivenditore VDO Dayton.
2. Per la pulizia dell’apparecchio impiegare un
panno morbido asciutto. Non usare mai panni
rozzi, benzina, alcool e così via. Nel caso di
sporco ostinato pulite con cautela con un
panno morbido leggermente inumidito con
acqua calda o fredda.
1. Prima dell’inizio del montaggio preparare
tutte le parti e gli attrezzi necessari per
l’apparecchio principale.

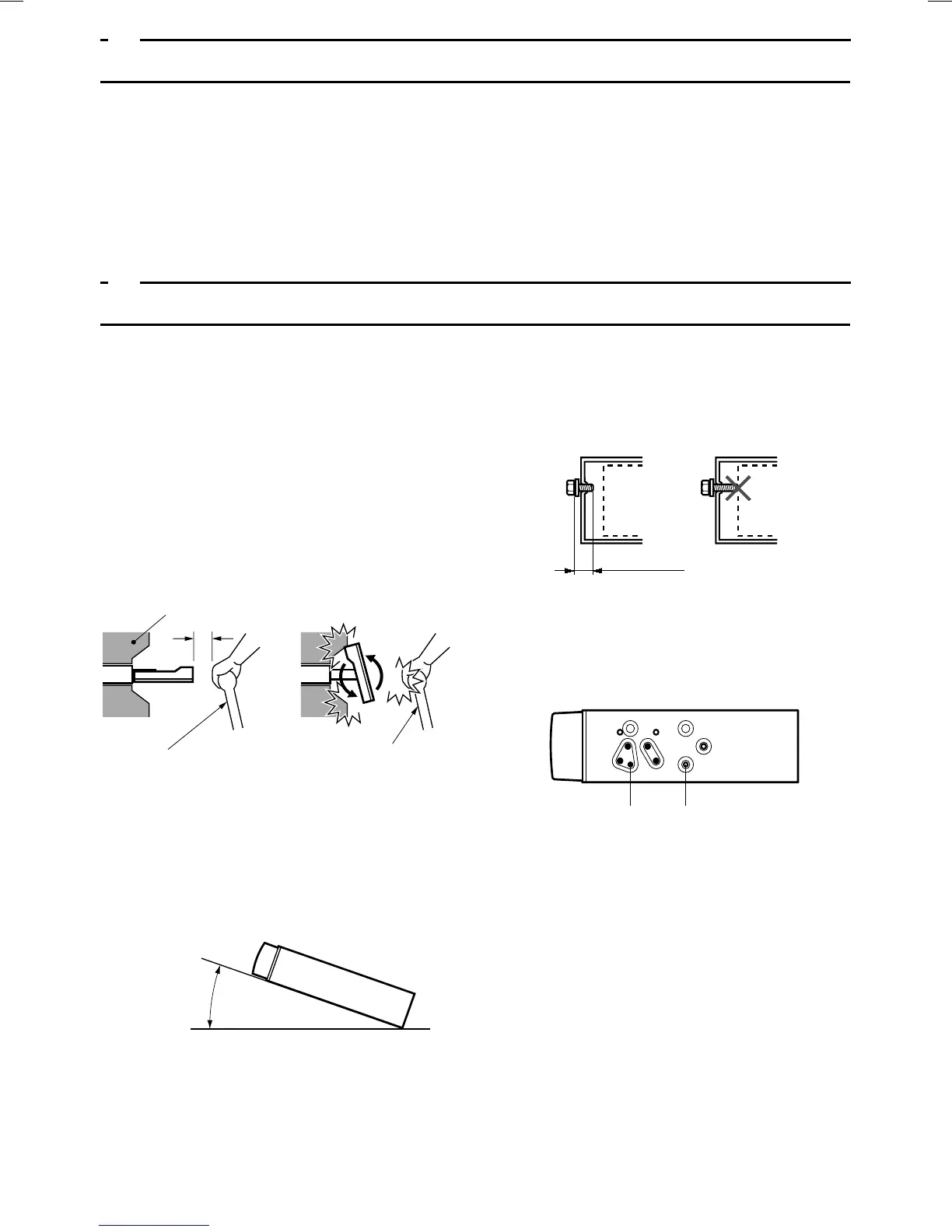

2. Questo modello è dotato di un monitor LCD
estraibile, che viene spinto in avanti
dall’apparecchio. Prima del montaggio veri-
ficate perciò che vi sia sufficiente spazio libe-
ro per la plancia del cruscotto e per la leva
del cambio (figura 2). In alcuni tipi di veicoli
il monitor LCD potrebbe toccare la plancia
del cruscotto o la leva del cambio. In questo
caso l’apparecchio non può essere montato.
3. MISURE PRECAUZIONALI GENERALI
4. MISURE PRECAUZIONALI PER L’INSTALLAZIONE
C
C
Figura 2
Leva del cambio
(fare attenzione che non tocchi
il monitor LCD)
Plancia del cruscotto
Leva del cambio
3. Montare l’apparecchio entro i 30° rispetto al
piano orizzontale. Figura 3
4. Se devono essere eseguiti dei lavori di mon-
taggio sulla carrozzeria del veicolo (per es.
trapanatura di buchi), rivolgetevi prima al
vostro concessionario.
Max. 30°
Figura 3
5. Per il montaggio impiegate le viti disponibi-
li nell’imballaggio. L’impiego di altre viti pot-
rebbe provocare dei danni (figura 4).
6. L’apparecchio principale è fornito di buchi
per le viti di fissaggio per il montaggio di VDO
Dayton (Marcatura ”C”, figura 5).
Figura 4
Danno
Chassis
Chassis
Max. 8 mm
Figura 5
