■ Universal-monteringsram
1. För in universalramen i instrumentpanelen,
böj in plåtskenorna på universalramen med
en skruvmejsel och säkra som visas på
bild 6.
2. Dra kablar som visas på bild 8.
3. Skjut in huvudapparaten i universalramen tills
den snäpper fast.
4. Sätt fast de yttre prydnadslisterna så att alla
hakar är spärrade.
Anvisningar:
1) För vissa fordonsmodeller krävs speciella
monteringssatser för korrekt montering.
Kontakta din VDO Dayton-återförsäljare för
detaljer.
2) Säkra de främre plåtskenorna ordentligt för
att förhindra att huvudapparaten lossnar.
5.MONTERING AV HUVUDAPPARATEN

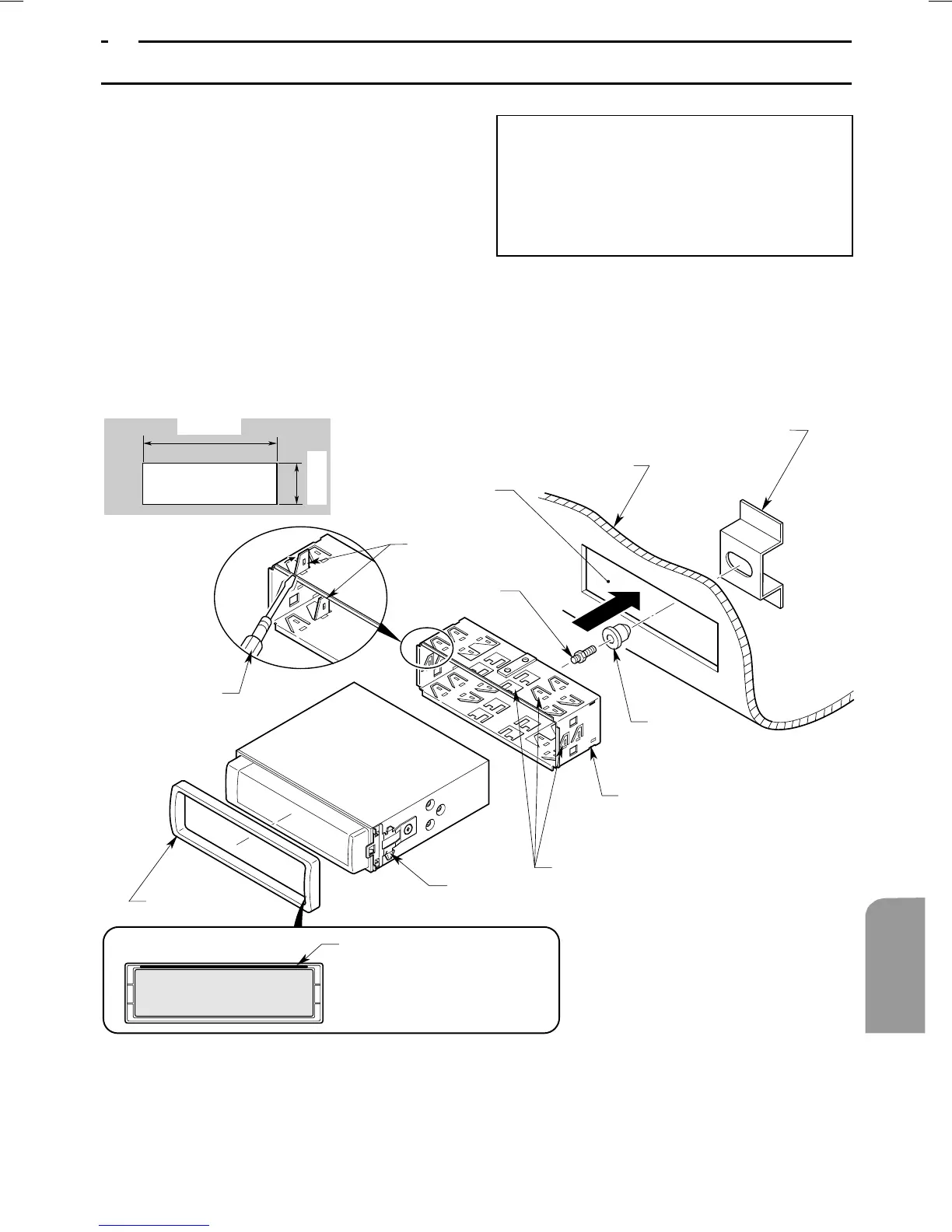

Bild 6
Anvisning:
Sätt i ytterramen så att metall-
delen på baksidan passar in i
huvudapparatens överkant.
• Utskärningsmått för konsolen
182 mm
53 mm
Monteringsöppning
Skruvmejsel
Ytterram
Plåtskenor
Specialskruv
Huvudapparat
2 fjädrar
Plåtskenor
Universal-monteringsram
Gummikåpa
Bakre fastsättningsöppning (på fordonet)
Instrumentpanel
Utskärning
