■ Cornice di montaggio
universale
1. Inserire la cornice di montaggio universale
nella plancia del cruscotto, piegare con un
cacciavite le piastrine metalliche della corni-
ce di montaggio universale e assicurarle come
mostrato nella figura 6.
2. Eseguire i collegamenti come mostrato nel
paragrafo 8.
3. Spingere l’apparecchio principale nella cor-
nice di montaggio universale, fino a che si
incastra.
4. Fissare le liste esterne di arricciatura in ma-
niera tale che tutti i ganci siano sprangati.
Note:
1) Per alcuni tipi di veicoli sono necessari parti-
colari corredi di montaggio per un montag-
gio corretto. In tal caso, contattate per i det-
tagli il Vostro distributore VDO Dayton.
2) Per evitare che l’apparecchio principale risulti
fissato in maniera poco salda, assicurare bene
le piastrine di lamiera anteriori.
5. MONTAGGIO DELL’APPARECCHIO PRINCIPALE

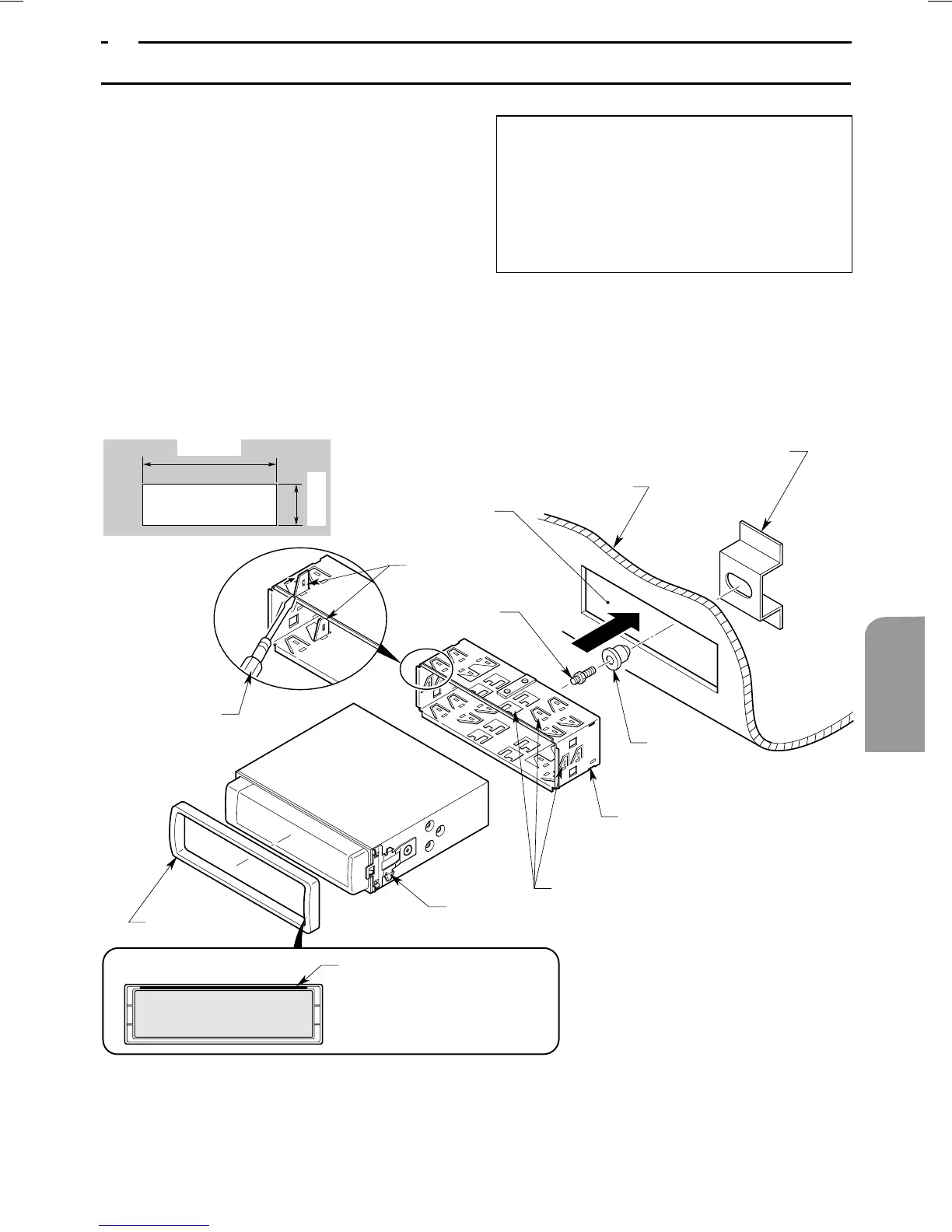

Figura 6
Nota:
Sistemare la copertura esterna
in maniera tale che la parte me-
tallica sul retro corrisponda al
lato superiore dell’apparecchio
principale.
• Dimensioni delle fessure della console
182 mm
53 mm
Apertura di montaggio
Cacciavite
Copertura esterna
Piastrine metalliche
Vite speciale
Apparecchio principale
2 molle
Piastrine metalliche
Cornice di montaggio universal
Cappuccio
di gomma
Apertura di fissaggio posteriore (sul veicolo)
Plancia del cruscotto
Fessure
