296
Kontakt A, strömförsörjning
A1 brun Ingång för telefonstumkoppling
A2 – inte belagd
A3 – inte belagd
A4 röd + 12 V permanent (permanent plus), måste vara lämplig för 15 A strömförbrukning!
A5 blå/vit Kopplingsutgång för automat-antenn (max 300 mA)
A6 orange/vit Ingång för belysning (t.ex. från halvljus)
A7 gul + 12 V kopplat (över tändningslås)
A8 Svart Jord ( utan ISO-anslutning på lämplig jordpunkt på karossen)
Kontakt B, högtalare
B1 lila Fas höger bak (HR+)
B2 lila/svart Returledning höger bak (HR-)
B3 grå Fas höger fram (VR+)
B4 grå/svart Returledning höger fram (VR-)
B5 vit Fas vänster fram (VL+)
B6 vit/svart Returledning vänster fram (VL-)
B7 grön Fas vänster bak (HL+)
B8 grön/svart Returledning vänster bak (HL-)

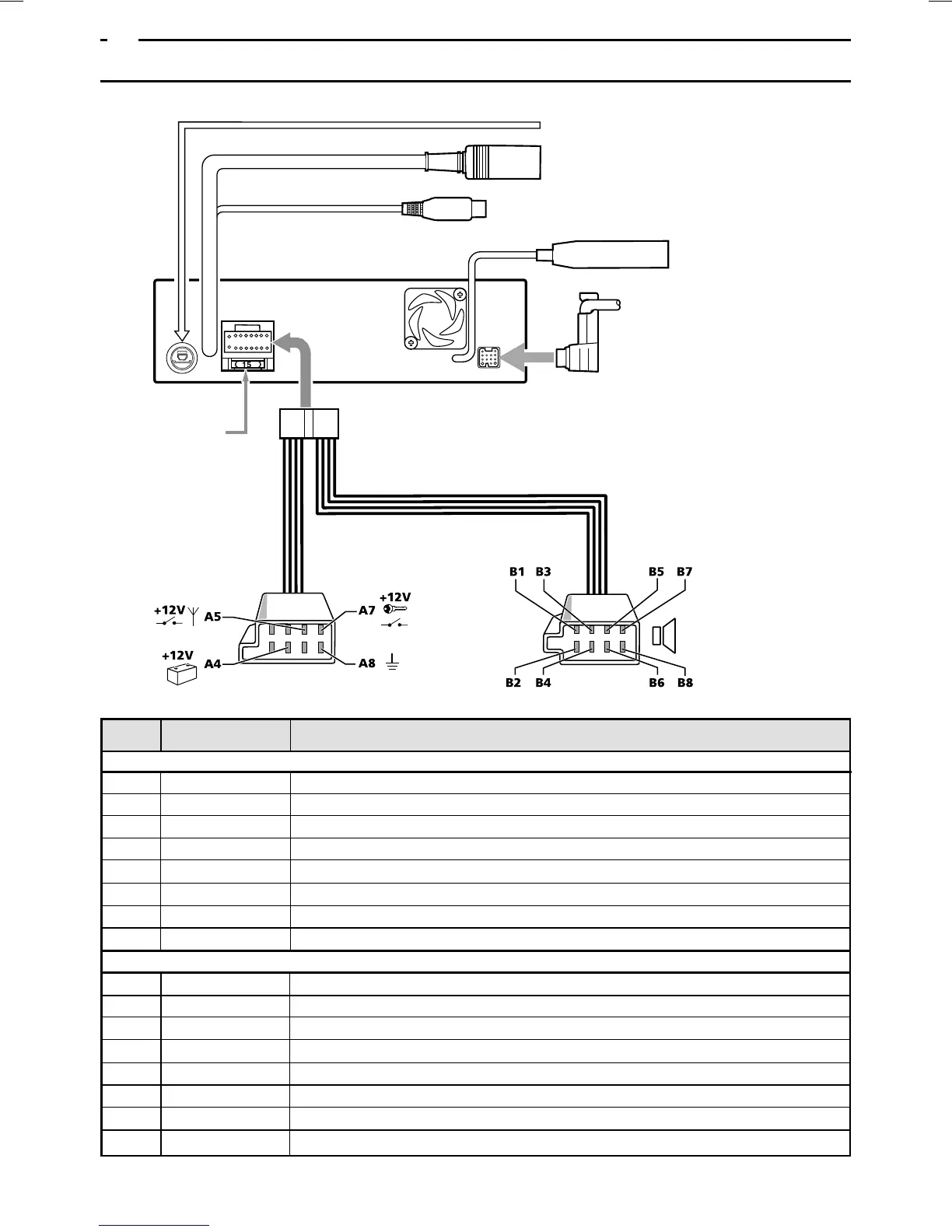

8.KABELFÖRBINDELSER
Huvudapparatens baksida
NAVI/CCD-anslutning
RGB-ingång
VIDEO-ingång (för TV-tuner)
Antennanslutning
Säkring (15A)
PIN-nr. Kabelfärg Anslutning
BUS-kabel
