254
Enchufe A, alimentación de corriente
A1 marrón entrada para supresión de volumen por llamada telefónica
A2 – sin ocupar
A3 – sin ocupar
A4 rojo
+ 12 V permanentes (positivo permanente), debe ser adecuado para una absorción de corriente de 15 A
A5 azul/blanco salida de conmutación para antena automática (300 mA máx.)
A6 naranja/blanco entrada para iluminación (p.ej. procedente de la luz de cruce)
A7 amarillo +12 V conmutados (a través de la cerradura de contacto)
A8 negro masa (si el vehículo no dispone de conexión ISO, a un punto de masa apropiado de la carrocería)
Enchufe B, altavoces
B1 violeta fase detrás, derecha (HR +)
B2 violeta/negro cable de retorno detrás, derecha (HR –)
B3 gris fase delante, derecha (VR +)
B4 gris/negro cable de retorno delante, derecha (VR –)
B5 blanco fase delante, izquierda (VL +)
B6 blanco/negro cable de retorno delante, izquierda (VL –)
B7 verde fase detrás, izquierda (HL +)
B8 verde/negro cable de retorno detrás, izquierda (HL –)

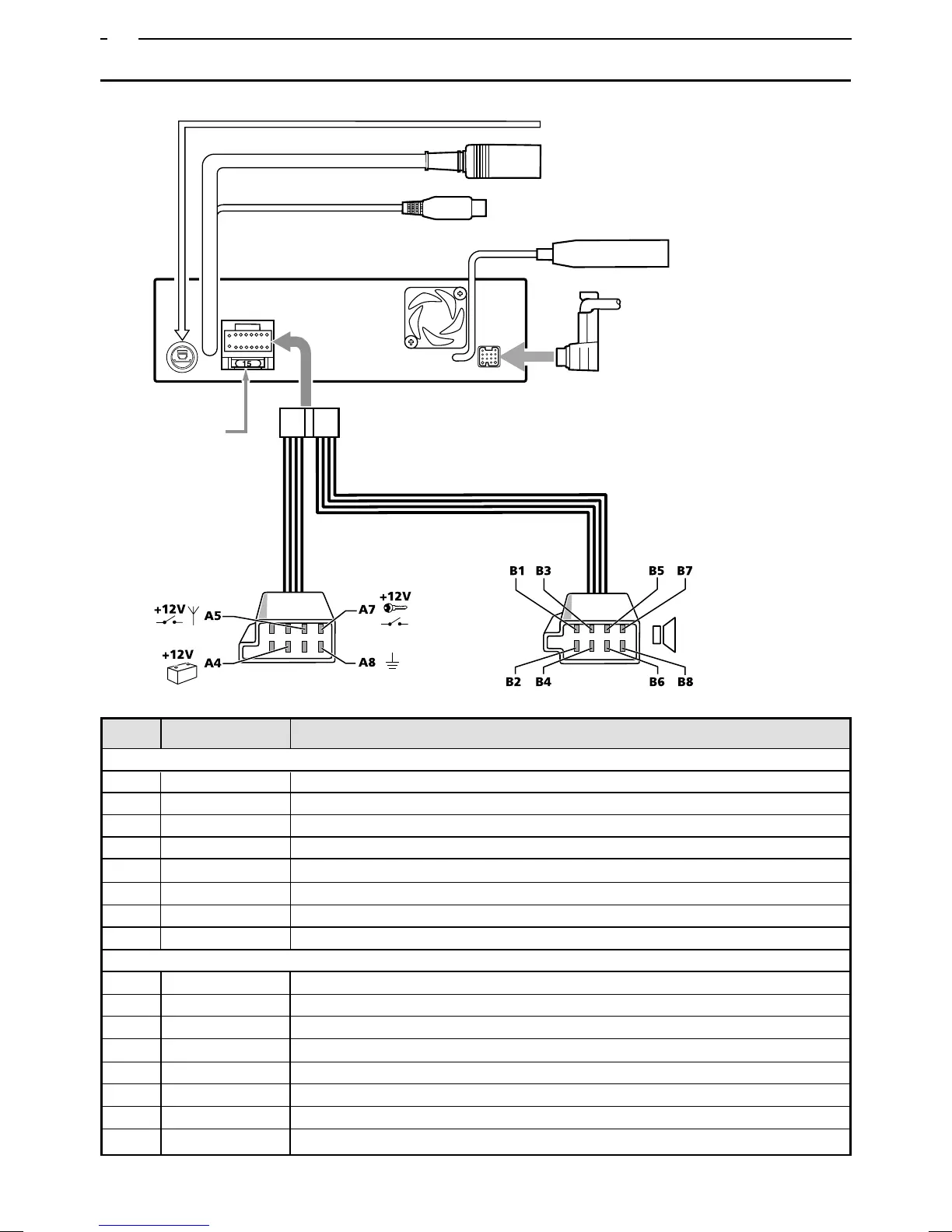

8. CONEXIONES CABLEADAS
Vista posterior
del equipo principal
Conector NAVI/CCD
Conector de entrada RGB
Conector VIDEO (para sintonizador de TV)
Conector de antena
Fusible (15 A)
Nº PIN Color del cable Conexión
Cable BUS
