167
Nederlands
■ Universeel montageframe
1. Plaats het universele montageframe in het
dashboard. Buig met een schroevendraaier
de afzonderlijke stalen lussen van het uni-
versele montageframe naar binnen en ver-
grendel deze zoals in afbeelding 6 wordt
weergegeven.
2. Leg de kabel zoals in deel 8 wordt afgebeeld.
3. Schuif het basisapparaat in het universele
montageframe tot het vastklikt.
4. Breng de buitenste sierlijsten zodanig aan,
dat alle haken zijn vergrendeld.
Aanwijzingen:
1) Voor sommige typen voertuigen hebt u een
speciaal bouwset nodig. Neem voor details
contact op met de VDO Dayton servicedienst.
2) Om te voorkomen, dat het apparaat los raakt,
moet u de voorste stalen lussen goed bor-
gen.
5. INBOUW VAN HET BASISAPPARAAT

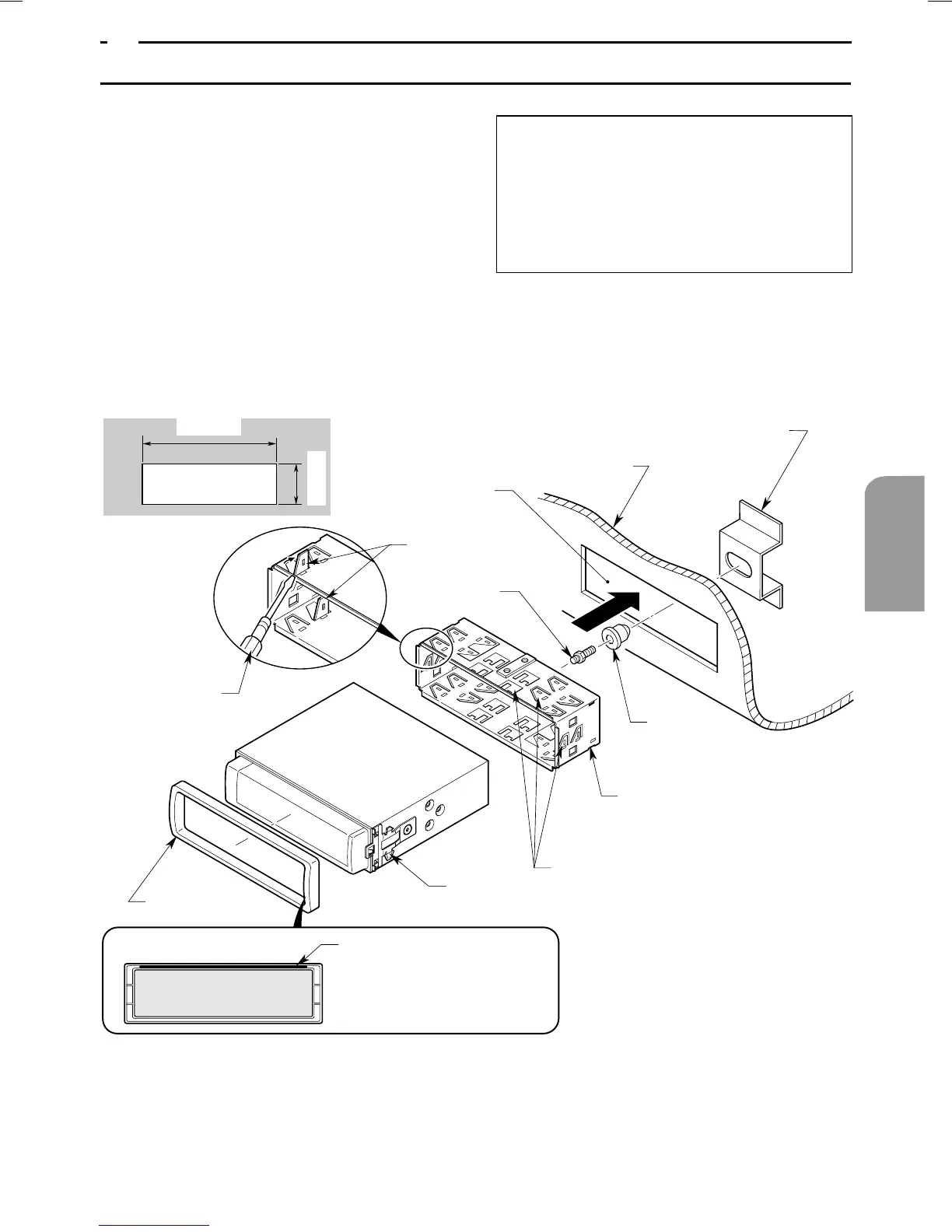

Afbeelding 6
Aanwijzing:
Breng de buitenste kap zoda-
nig aan, dat de metalen delen
aan de achterkant in de boven-
ste rand van het basisapparaat
passen.
• Afmetingen van de sector van de console
182 mm
53 mm
Inbouwopening
Schroevendraaier
Buitenste kap
Stalen lussen
Speciale schroef
Basisapparaat
2 veren
Stalen lussen
Universeel montageframe
Rubberkap
Achterste bevestigingsopening (aan het voertuig)
Dashboard
Sector
