83
Français
■ Support de montage universel
1. Placez le support de montage universel dans
le tableau de bord, repliez vers l’intérieur à
l’aide d’un tournevis les languettes appro-
priées du support de montage universel, puis
fixez les languettes comme indiqué sur la fi-
gure 6.
2. Effectuez les branchements comme indiqué
dans la section 8.
3. Insérez l’unité principale dans le support de
montage universel jusqu’à ce qu’elle soit blo-
quée.
4. Montez les baguettes enjoliveuses extérieu-
res de façon que tous les crochets soient ver-
rouillés.
Remarques :
1) Certains modèles de voitures nécessitent des
kits de montage spéciaux. Consultez votre
revendeur VDO Dayton pour plus d’informa-
tions à ce sujet.
2) Bloquez correctement les languettes avant
pour éviter que l’unité principale ne se
desserre.
5. INSTALLATION DE L’UNITÉ PRINCIPALE

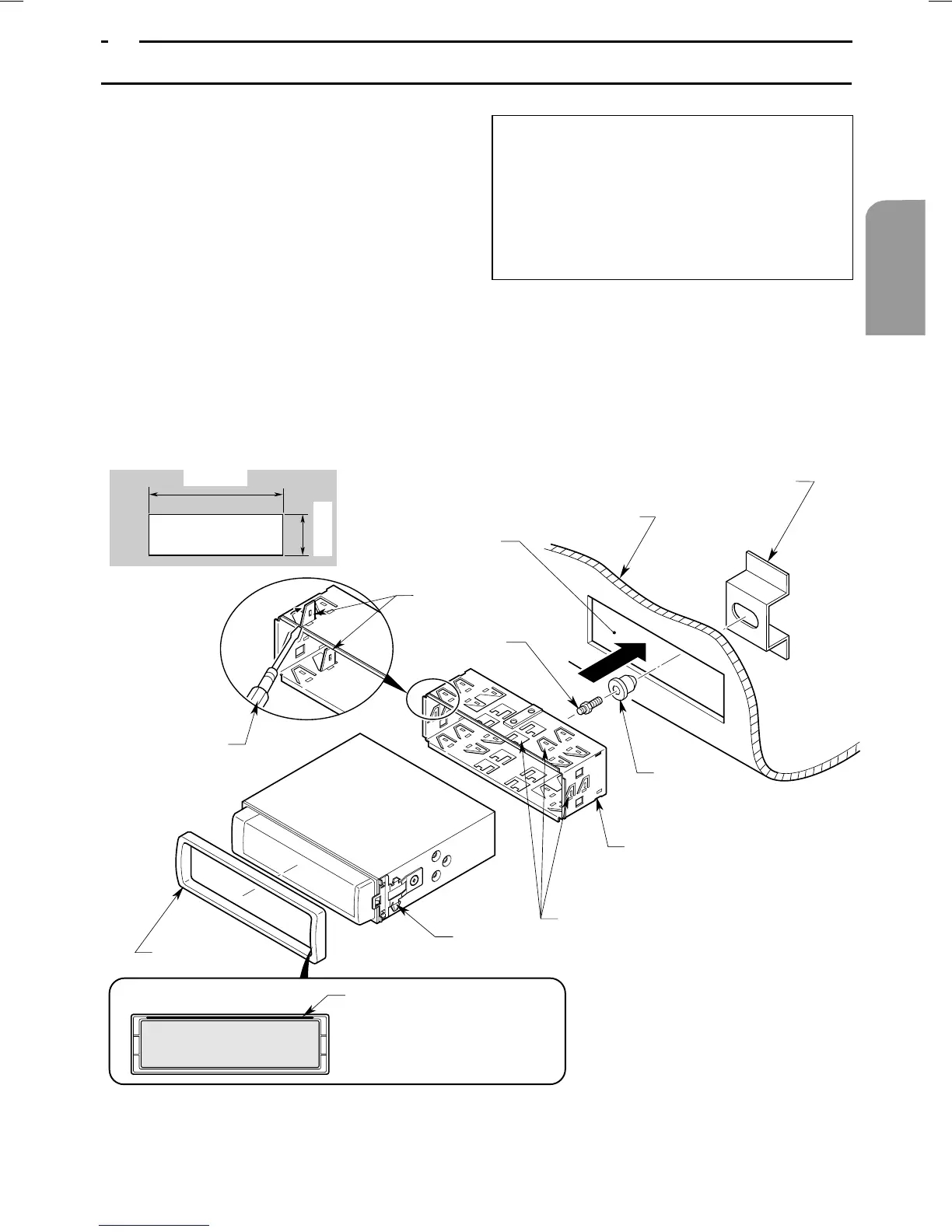

Figure 6
Remarque :
Fixez le cache extérieur de fa-
çon que sa partie métallique,
au dos, corresponde au bord
supérieur de l’appareil.
• Dimensions de l’orifice de la console
182 mm
53 mm
Orifice de montage
Tournevis
Cache extérieur
Languettes
Vis spéciale
Unité principale
2 ressorts
Languettes
Support de montage universel
Capuchon en
caoutchouc
Orifice de fixation arrière (sur le véhicule)
Tableau de bord
Orifice
