86
Alimentation en tension de la fiche A
A1 brun Entrée de mise en sourdine du téléphone
A2 – Non affectée
A3 – Non affectée
A4 rouge + 12 V en permanence (plus permanent), doit convenir pour une consommation de 15 A !
A5 bleu/blanc Sortie pour commande d’antenne automatique (300 mA maxi.)
A6 orange/blanc Entrée d’éclairage (p. ex. feux de croisement)
A7 jaune + 12 V raccordé (via l’interrupteur d’allumage à clé)
A8 noir Masse (fixé à un point de masse approprié de la carrosserie s’il n’y a pas de raccord ISO sur le véhicule)
Fiche B, haut-parleur
B1 violet Phase arrière droite (HR +)
B2 violet/noir Câble de retour arrière droit (HR –)
B3 gris Phase avant droite (VR +)
B4 gris/noir Câble de retour avant droit (VR –)
B5 blanc Phase avant gauche (VL +)
B6 blanc/noir Câble de retour avant gauche (VL –)
B7 vert Phase arrière gauche (HL +)
B8 vert/noir Câble de retour arrière gauche (HL –)

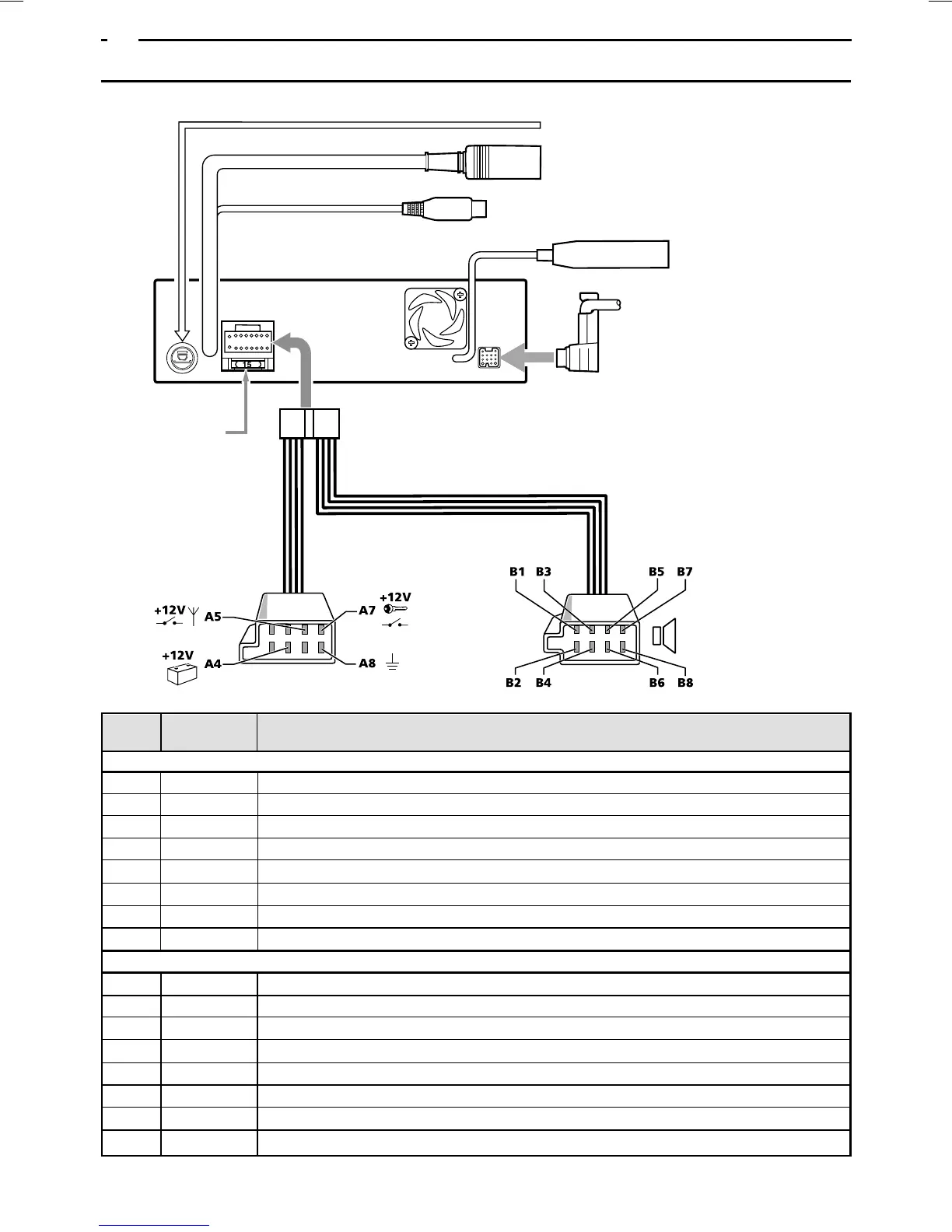

8. CONNEXION DES CÂBLES
Vue arrière de l’unité principale
Borne NAVI/CCD
Prise d’entrée RVB
Prise d’entrée VIDEO (pour le syntoniseur TV)
Prise d’antenne
Fusible (15A)
PN° de Couleur de Raccord
broche câble
Câble de BUS
