VHF K5+ - Druckminderer Prüfen; Wasserabscheider auf Kondensat Prüfen

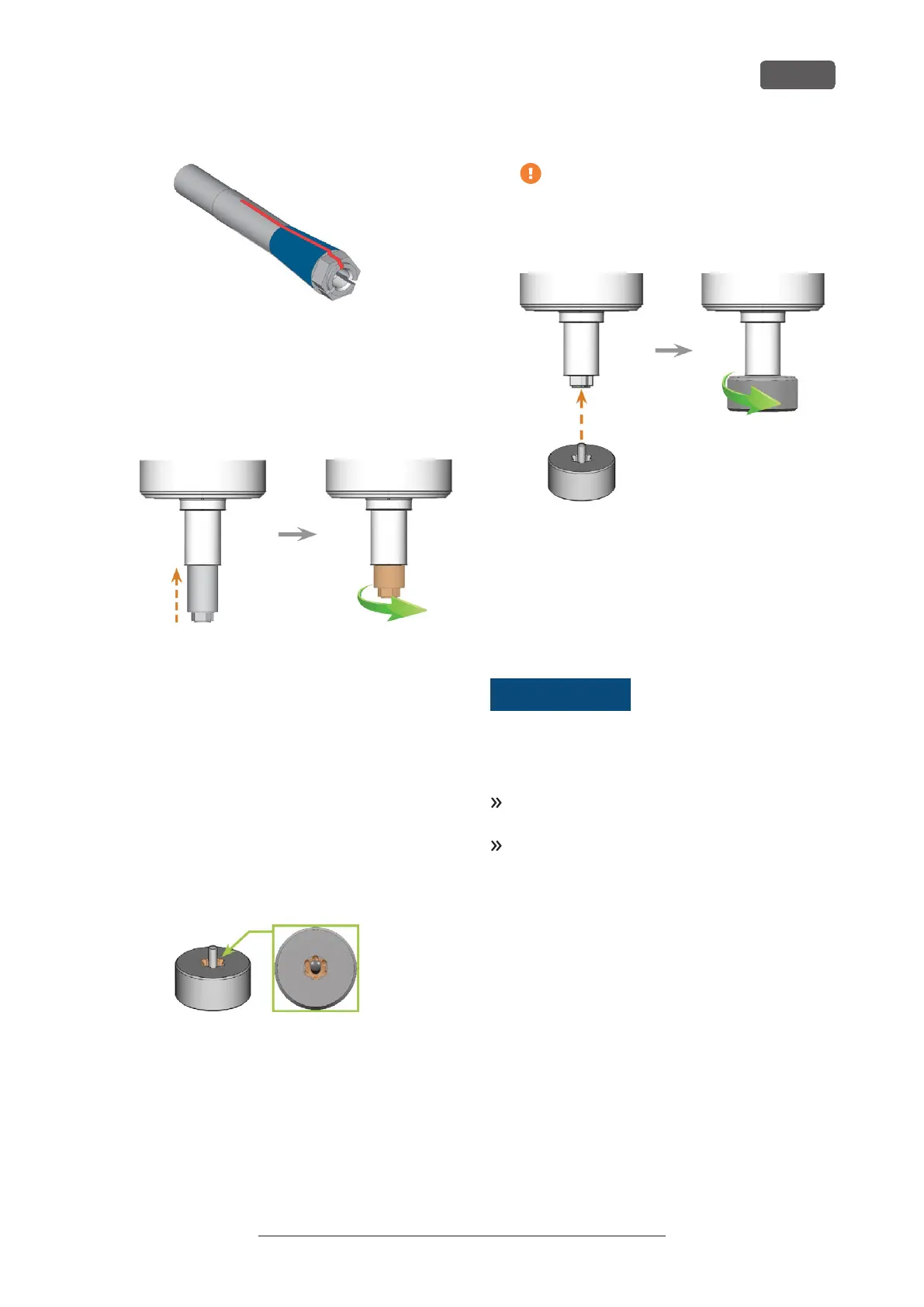

ABB. 59 DIE SPANNZANGE EINFETTEN; EINZUFETTENDE OBERFLÄCHE
IST BLAU MARKIERT; SCHLITZ, DER NICHT EINGEFETTET WERDEN DARF,
IST ROT MARKIERT
15. Setzen Sie die Spannzange in die Spindel ein.
Schrauben Sie die Spannzange ein, indem Sie sie
mit Ihrer Hand gegen den Uhrzeigersinn drehen.
ABB. 60 SPANNZANGE (ORANGE MARKIERT IN DER RECHTEN
ABBILDUNG) VON HAND IN DIE SPINDEL SCHRAUBEN
16. Setzen Sie den Stift der Rändelmutter in die Spann-
zange ein. Stellen Sie sicher, dass die Spannzange
vollständig in der Aussparung der Rändelmutter
sitzt.
17. Ziehen Sie die Spannzange mit der Rändelmutter
fest:
a. Setzen Sie den Stift der Rändelmutter in die
Spannzange ein.
b. Stellen Sie sicher, dass die Spannzange voll-
ständig in der Aussparung der Rändelmutter
sitzt.
ABB. 61 AUSSPARUNG IN DER RÄNDELMUTTER (ORANGE
MARKIERT)
c. Drehen Sie die Rändelmutter im Uhr-
zeigersinn.
Die Spannzange muss fest eingeschraubt
sein. Ansonsten können beim Betrieb Rund-
laufungenauigkeiten auftreten, die Ihre Bear-
beitungsergebnisse verschlechtern.
ABB. 62 DIE SPANNZANGE MIT DER RÄNDELMUTTER FESTZIEHEN;
AUSSPARUNG IN RÄNDELMUTTER ORANGE MARKIERT
18. Bewahren Sie das Spindel-Serviceset an einem
sicheren Ort auf.
19. Schließen Sie die Arbeitsraumtür.
8.8 Druckminderer prüfen
HINWEIS
Beschädigung der Maschine,
wenn die Druckluft
verunreinigt ist
Druckluft, die nicht den Reinheitsanforderungen nach
ISO 8573-1 entspricht, kann die Maschine beschä-
digen.
Überprüfen Sie den Wasserabscheider des Druck-
minderers täglich auf Verschmutzung.
Verwenden Sie die Maschine niemals, wenn sich
Wasser, Öl oder Feststoffpartikel im Was-
serabscheider befinden.
8.8.1 Wasserabscheider auf Kondensat prü-
fen
Kondensat im Abscheider deutet in der Regel auf unzu-
reichend trockene Druckluft hin.
1. Prüfen Sie, ob sich im Wasserabscheider Wasser, Öl
oder Partikel angesammelt haben.
2. In diesem Fall setzen Sie die Maschine sofort außer
Betrieb und gehen folgendermaßen vor.
3. Trennen Sie die Maschine von der Druck-
luftversorgung.
4. Überprüfen Sie Ihre Druckluftversorgung und stel-
len Sie sicher, dass die Druckluft die Anforderungen
der Reinheitsvorgaben nach ISO 8573-1 erfüllt.
