VHF K5+ - Montage de Blocs Sur Le Porte-Blocs

AVIS
Dommage de la
machine/ des outils ou
mauvais résultats d'usinage en raison d'une
fixation incorrecte de la pièce brute
Si le porte-pièce n'est pas fermé correctement, la
pièce brute ne sera pas fixée solidement et le
support de pièces brutes risque d'être endom-
magé. En conséquence, la machine et les outils
risquent d'être endommagés et les résultats
d'usinage de ne pas être satisfaisants.
Fermez toujours le porte-pièce comme décrit
ci-dessous.
Assurez-vous que les leviers du support de
pièces brutes sont fermement fermés.
N'exercez pas une force excessive en fermant
les leviers.
5. Pour fermer le porte-pièce, procédez comme suit:
a. Vérifiez que les leviers du porte-pièce sont en
position avant, comme indiqué dans la figure
ci-dessous.
b. Poussez le couvercle du porte-pièce vers le
bas et maintenez-le en place.
c. Verrouillez le support de pièces brutes en
poussant le levier du porte-pièce gauche
et/ou droit (indiqué en orange sur la figure)
en l'éloignant de vous jusqu'à sentir une forte
résistance et que les leviers soient fermement
fermés. N'exercez pas une force excessive.

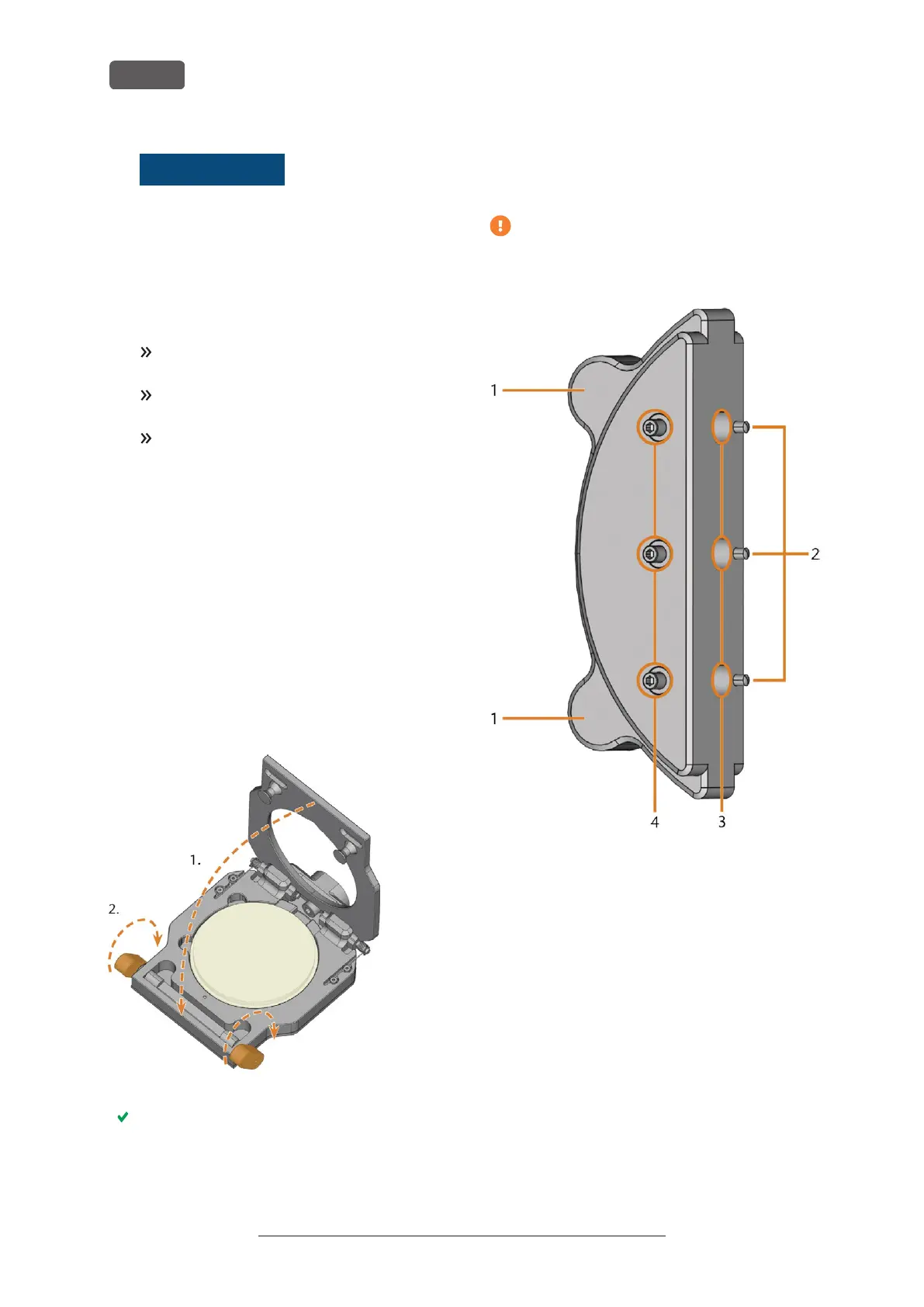

FIG. 36 FERMER LE PORTE-PIÈCE
Le disque est fixé dans le porte-pièce. Le disque est
monté dans la chambre de travail.
6.4.2 Montage de blocs sur le porte-blocs
Vous pouvez monter jusqu'à 3 blocs sur le porte-bloc.
Le type de bloc, le nombre de blocs et les posi-
tions de blocs doivent correspondre à la tâche
correspondante dans DENTALCAM.
FIG. 37 LE PORTE-BLOCS K5+
1. Aides au positionnement du porte-bloc
2. Goupilles de positionnement
3. Trous pour arbres de bloc
4. Vis de fixation
1. Utilisez la clé dynamométrique fournie pour des-
serrer la vis de fixation à la position souhaitée.
Mode d'emploi d'origine:K5+
Version: 16/12/2021
K5+ – Fonctionnement: Préparer les tâches
FR 34
