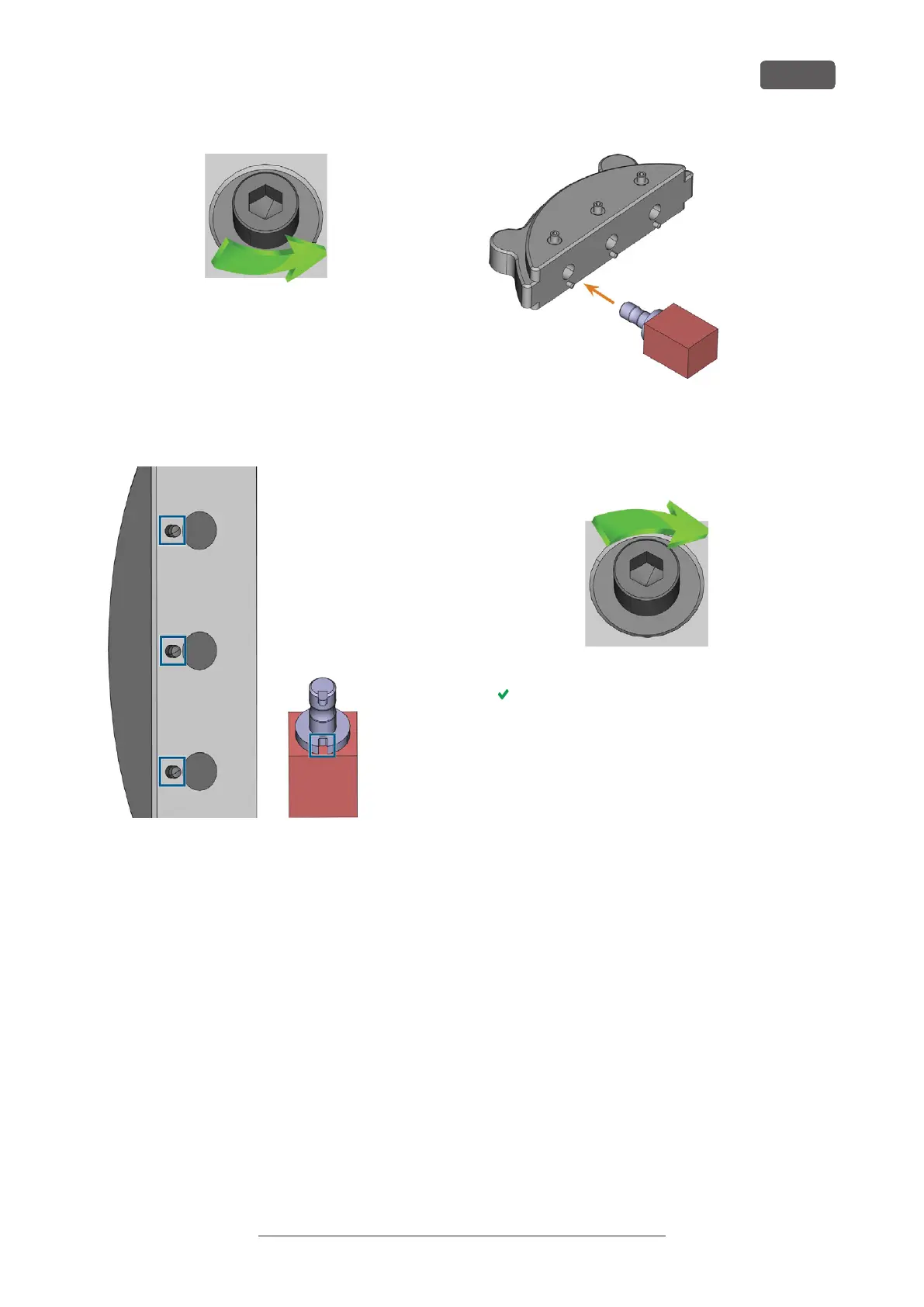

FIG. 38 DÉVISSER LA VIS À LA POSITION SOUHAITÉE
2. Si la pièce brute est une pièce brute multicouche,
orientez la pièce brute de façon à ce que la couche
de couleur supérieure soit sur le dessus.
3. Positionnez le bloc de manière à ce que la goupille
de positionnement du porte-blocs se trouve dans la
rainure de l'arbre du bloc.
FIG. 39 LES GOUPILLES DE POSITIONNEMENT (REPÈRES DE GAUCHE)
DOIVENT SE TROUVER DANS LA RAINURE DE L'ARBRE (REPÈRE DE
DROITE)
4. Insérez l'arbre du bloc dans la position souhaitée
dans le porte-blocs jusqu'à ce qu'il soit bien en
place.
FIG. 40 S5M: INSÉRER UN BLOC DANS LE PORTE-BLOCS
5. Utilisez la clé dynamométrique fournie pour fixer le
bloc avec la vis de fixation correspondante. Res-
serrez la vis fermement.
FIG. 41 VISSER LA VIS POUR IMMOBILISER LE BLOC
Vous pouvez maintenant monter le porte-bloc.
K5+ – Fonctionnement: Préparer les tâches
FR 35
Mode d'emploi d'origine:K5+
Version: 16/12/2021
