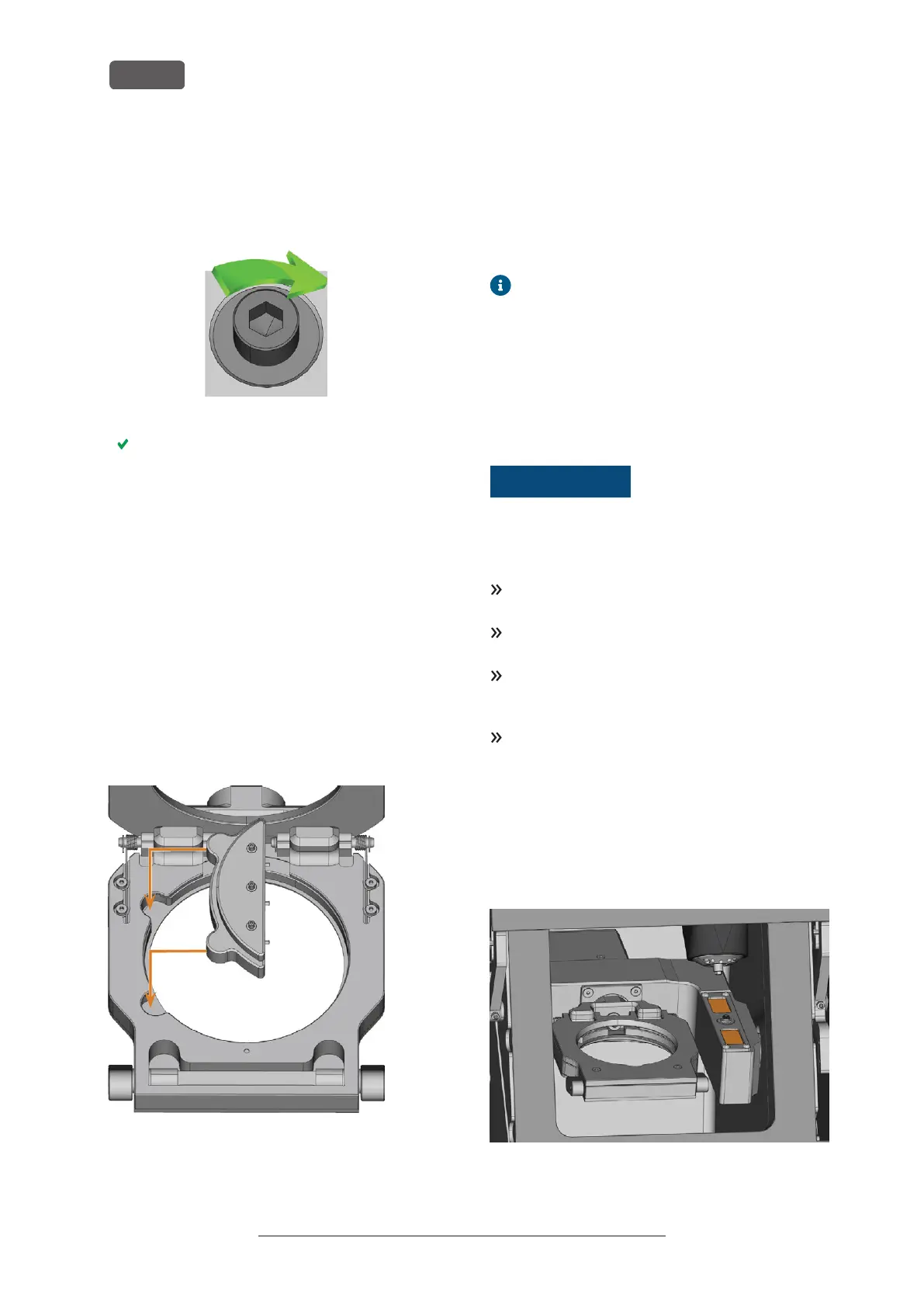

5. Verwenden Sie den mitgelieferten Dreh-
momentschlüssel, um den Block mit der zuge-
hörigen Fixierschraube zu fixieren. Ziehen Sie die
Schraube fest an.
ABB. 41 SCHRAUBE FESTSCHRAUBEN, UM DEN BLOCK ZU FIXIEREN
Sie können jetzt den Blockhalter einspannen.
6.4.3 Blockhalter in den Arbeitsraum ein-
spannen
1. Öffnen Sie die Arbeitsraumtür.
2. Öffnen Sie den Rohlingshalter.
3. Nehmen Sie den Rohling aus dem Rohlingshalter,
falls vorhanden.
4. Richten Sie den Blockhalter richtig aus:
n
Die Fixierschrauben müssen nach oben zei-
gen.
n
Die Positionierhilfen müssen auf der linken
Seite positioniert werden.
5. Setzen Sie den Blockhalter in den Rohlingshalter ein
und halten Sie ihn von unten mit einer Hand fest.
ABB. 42 BLOCKHALTER IN DEN ROHLINGSHALTER EINSETZEN
6. Schließen Sie den Rohlingshalter mit der anderen
Hand.
6.4.4 Verwenden eines optionalen Abut-
menthalters
Mit einem optionalen Abutmenthalter kann Ihre
Maschine vorgefertigte Abutments mit vorgefertigter
Anschlussgeometrie bearbeiten.
Abutmenthalter für gängige Abutmentsysteme
sind beim Kundendienst erhältlich.
Weitere Informationen zu Abutmenthaltern und Abut-
ment-Rohlingen finden Sie unter folgender Inter-
netadresse:
dentalportal.info/abutments
6.5 Werkzeuge verwalten
HINWEIS
Beschädigung der Spindel
oder der Werkzeugpositionen
bei ungeeignetem Werkzeug
Ungeeignete Werkzeuge können die Spannzange der
Spindel und/ oder die Werkzeugpositionen beschä-
digen.
Verwenden Sie nur Werkzeuge mit einer aus-
reichend großen Fase am Werkzeugschaft.
Ziehen Sie einen Sicherungsring nach DIN 471-A3 als
Anschlagring auf.
Führen Sie in die Spannzange nur Werkzeuge ein,
deren Durchmesser an der dicksten Stelle max.
3mm beträgt.
Führen Sie in das Werkzeugmagazin nur Werkzeuge
mit einem maximalen Schneidendurchmesser von
2,6mm ein.
Wir empfehlen Originalwerkzeuge, da diese speziell für
die vorgesehenen Aufträge ausgelegt sind.
Sie können bis zu 16 Werkzeuge in das Werk-
zeugmagazin einsetzen.
ABB. 43 WERKZEUGMAGAZIN IM ARBEITSRAUM (ORANGE MARKIERT)
