2. Drehen Sie das Gewinde des Schlauchanschlusses
entgegen dem Uhrzeigersinn, bis der Anschluss
vollständig geöffnet ist.
Wenn sich das Gewinde dabei löst, setzen Sie es
wieder auf den Anschluss und drehen es einmal im
Uhrzeigersinn, sodass es wieder mit dem Anschluss
verschraubt ist.
3. Führen Sie den Saugschlauch des Absauggeräts in
den Schlauchanschluss auf der Gewindeseite ein.

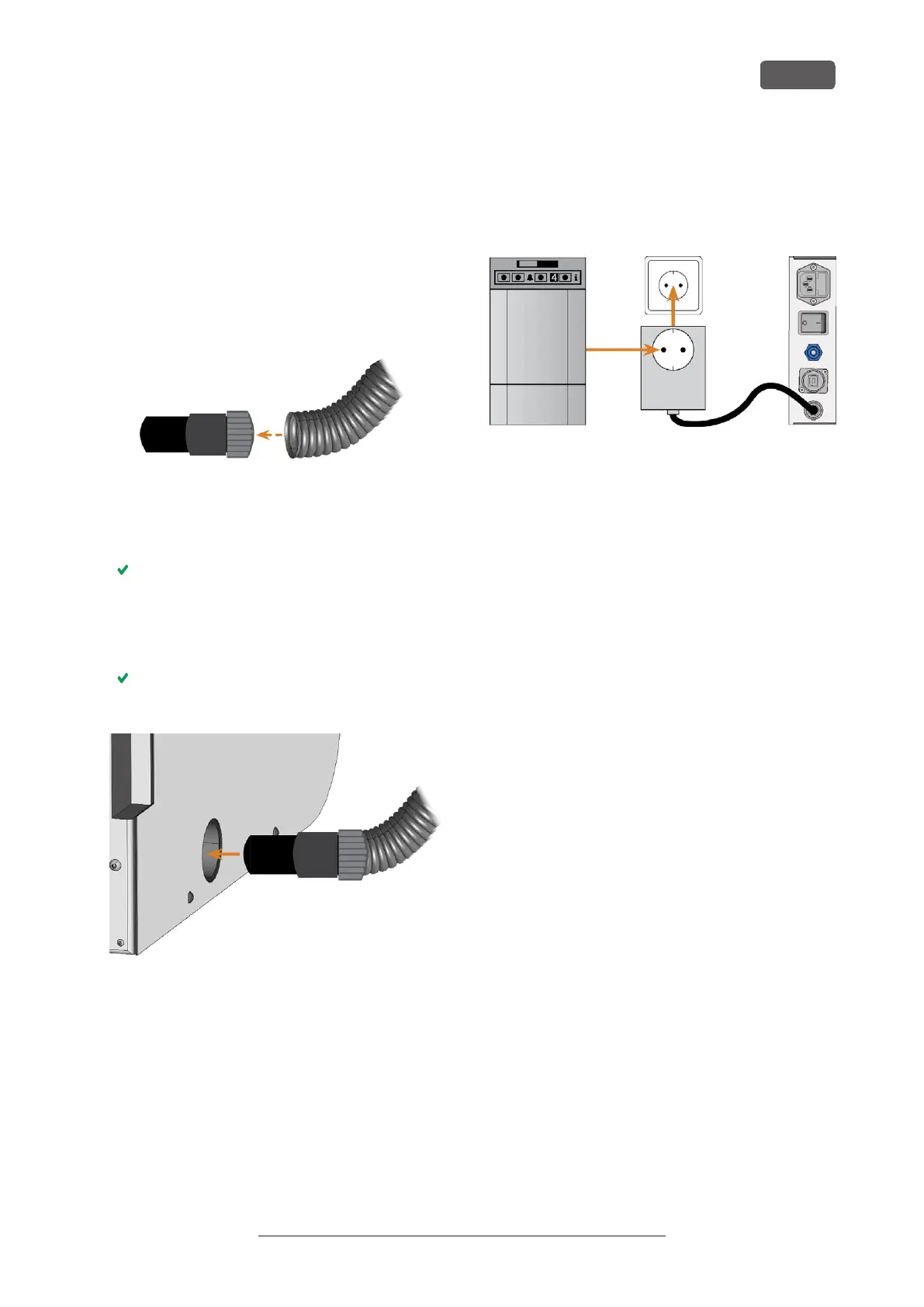

ABB. 17 SAUGSCHLAUCH IN SCHLAUCHANSCHLUSS EINFÜHREN
4. Drehen Sie das Gewinde am Schlauchanschluss im
Uhrzeigersinn bis zum Anschlag.
Der Saugschlauch ist fest mit dem Schlauch-
anschluss verbunden.
5. Führen Sie den Schlauchanschluss in Öffnung für
die Absauganlage an der Maschine ein. Stellen Sie
sicher, dass er fest angeschlossen ist.
Die Installation des Saugschlauchs mit optionalem
Schlauchanschluss ist abgeschlossen.
ABB. 18 SCHLAUCHANSCHLUSS IN DIE ÖFFNUNG FÜR DIE ABSAUGANLAGE
EINFÜHREN
5.7.4 Schalteinheit anschließen
Wenn Sie möchten, dass die Maschine das Absaug-
gerät automatisch ein- und ausschaltet, aber kein
Datenkabel verfügbar ist, verwenden Sie die optionale
Schalteinheit. Die Schalteinheit ist nicht weltweit erhält-
lich.
1. Verbinden Sie das Stromkabel des Absauggeräts
mit der Schalteinheit.
2. Verbinden Sie das Steuerungskabel der Schalt-
einheit mit der Absaugschnittstelle am Anschluss-
panel der Maschine.
3. Stecken Sie die Schalteinheit in eine Steckdose.
ABB. 19 SCHALTEINHEIT AN ABSAUGGERÄT UND MASCHINE ANSCHLIEßEN
K5+ – Installation der Maschine
DE 25
Original-Betriebsanleitung:K5+
Stand: 16.12.2021
