5.7 Absauganlage installieren
Komponenten der Absauganlage:
Bauteil Quelle
Erfor-
derlich?
Voraus-
setzung
Absauggerät
inkl. Saug-
schlauch
Kunden-
dienst,
Fach-
händler
Ja –
Schalteinheit Kunden-
dienst
*
Nein Datenkabel
wird nicht
verwendet
Datenkabel für
unterstützte
Absauggeräte
Hersteller
des Absaug-
geräts
Nein Unterstütztes
Absauggerät;
Schalteinheit
nicht
verwendet
Schlauch-
anschluss
Kunden-
dienst
Wenn der
Saug-
schlauch
nicht passt
–
*
Die Schalteinheit ist nicht weltweit erhältlich.
5.7.1 Anforderungen an das Absauggerät
Sie finden genaue Werte und zusätzliche Anfor-
derungen im Kapitel zu den technischen Daten.  Tech-
nische Daten – auf Seite 15
Verwenden Sie ausschließlich ein Absauggerät mit
den folgenden Eigenschaften:
n
Ausgelegt für den gewerblichen Einsatz im Den-
talbereich
n
Ausgestattet mit einem Filter der Filterklasse M
n
Verfügt über Schutzvorrichtungen, die Sie vor sta-
tischen Entladungen schützt (z. B. durch einen
anti-statischen Saugschlauch)
5.7.2 Absauggerät anschließen
Sie installieren das Absauggerät folgendermaßen:
1. Lesen Sie die Dokumentation für das Absauggerät.
Befolgen Sie jederzeit die Anleitung und Sicher-
heitshinweise.
2. Prüfen Sie, ob der Anschluss des Saugschlauchs
einen Außendurchmesser von 45mm hat. Wenn
der Durchmesser abweicht, passen Sie entweder
den Schlauch an oder verwenden Sie den optio-
nalen Schlauchanschluss
3. Führen Sie den Saugschlauch der Saugeinheit in die
Öffnung zur Luftabsaugung der Maschine ein. Stel-
len Sie sicher, dass der Saugschlauch richtig sitzt.

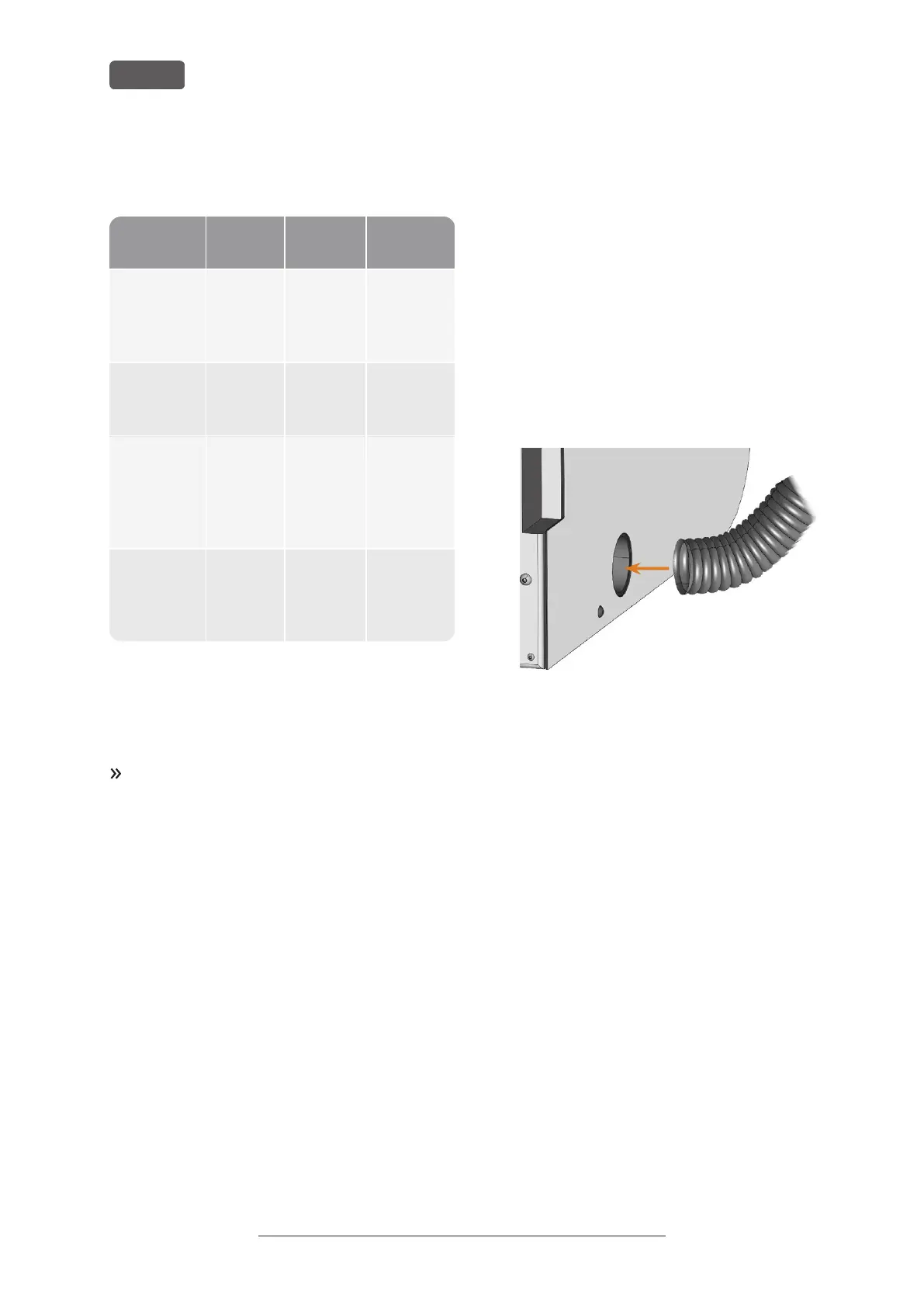

ABB. 16 SAUGSCHLAUCH IN ÖFFNUNG AN DER MASCHINE
EINFÜHREN
4. Wenn die Maschine das Absauggerät automatisch
ein- und ausschalten soll, wählen Sie 1 der fol-
genden Möglichkeiten:
n
Installieren Sie die Schalteinheit (Zusatzaus-
stattung). Die Schalteinheit ist nicht weltweit
erhältlich.
n
Schließen Sie ein vom Hersteller der Saugein-
heit bereitgestelltes Datenkabel an den Daten-
anschluss der Saugeinheit der Maschine an.
Die Bedienungsanleitung der Absaugeinheit
sollte zusätzliche Details enthalten.
5. Fahren Sie mit der Installation des Absauggeräts
fort, wie in der Dokumentation zum Gerät
beschrieben.
5.7.3 Saugschlauch mit optionalem Schlauch-
anschluss anschließen
Wenn Sie den Saugschlauch des Absauggeräts nicht
direkt an die Maschine anschließen können, installieren
Sie den Schlauchanschluss folgendermaßen:
1. Beziehen Sie den Schlauchanschluss über Ihren Kun-
dendienst.
