4.8 Émission sonore
L’émission sonore varie très fortement en fonction du
matériau de fabrication et des conditions d’usinage.
Si la machine est exceptionnellement bruyante, véri-
fiez les conditions de fonctionnement suivantes:
n
Propreté du support de pièces brutes
n
État des outils
n
Qualité des pièces brutes
S’il n’est pas possible d’empêcher un bruit élevé, uti-
lisez une protection auditive durant le processus
d’usinage.
Mesure de bruit
Conditions de mesure:
n
Matériau traité : CoCr
n
État de l'outil: neuf
n
Valeur mesurée: niveau de pression acoustique
(distance: 1m)
n
Mesure selon la norme ISO 3746, méthode
d'enquête 3
Émission de son établie:
Condition de fonctionnement
Niveau de pression
acoustique pon-
déré A
Traitement 71dB(A)
Tous autres états d’utilisation (chan-
gement d’outil, déplacement d’axe,
etc.)
<70dB(A)
4.9 Emplacement de la plaque
d'identification et du numéro de
série
La plaque d'identification de la machine contient les
informations d'identification comme le numéro de
série. Vous pouvez trouver la plaque d'identification et
le numéro de série de la machine à l'emplacement
suivant:  Côté avant de la machine – sur la page 11

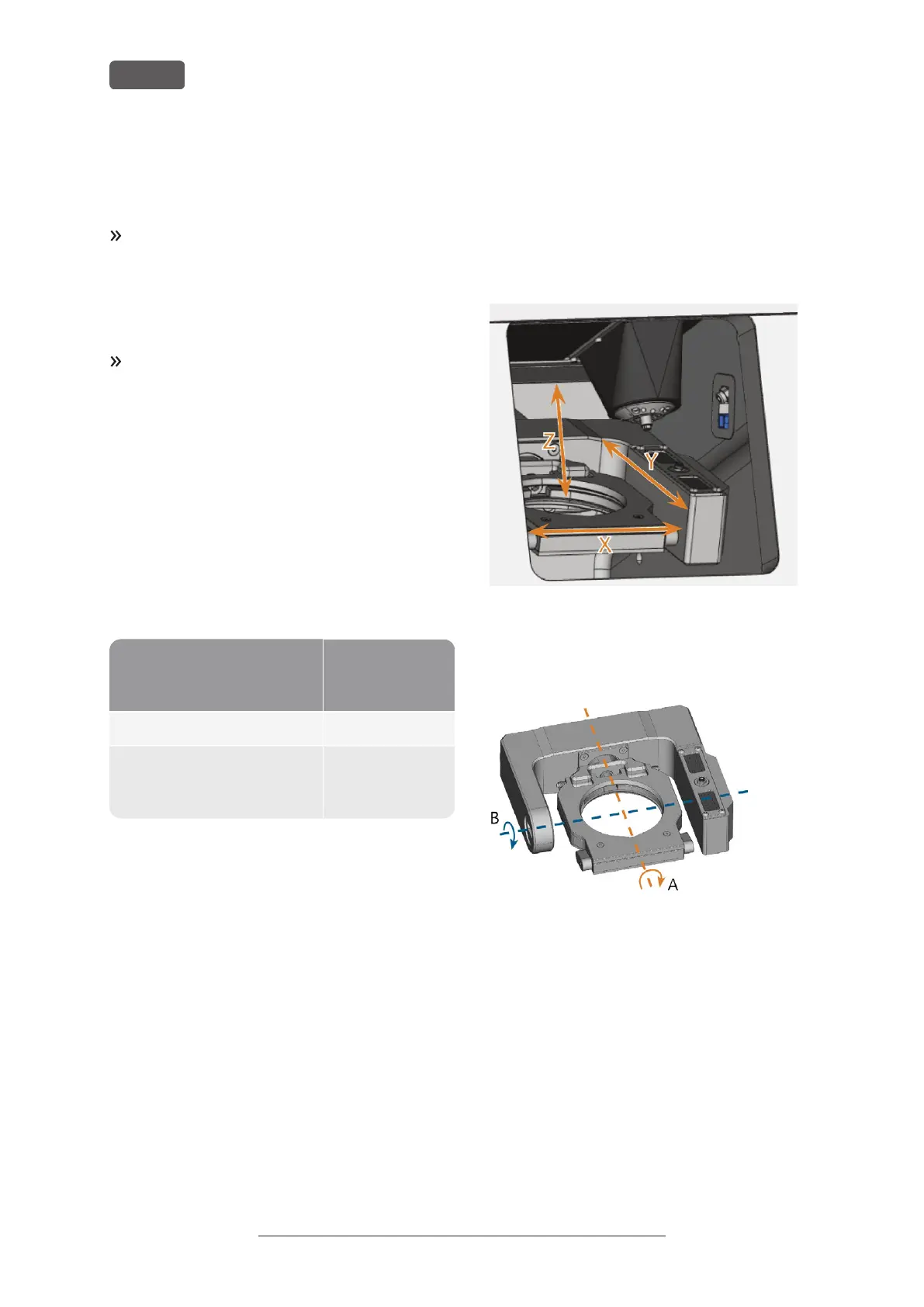

4.10 Axes
Cette machine possède 5 axes: 3linéaires et 2 axes de
rotationaxe de rotation.
4.10.1 Axes linéaires
La broche se déplace le long de ces axes.
FIG. 7 K5+:AXES LINÉAIRES
4.10.2 Axes de rotation
Le support de pièces brutes tourne selon ces axes.
FIG. 8 K5+: AXES DE ROTATION
Mode d'emploi d'origine:K5+
Version: 16/12/2021
K5+ – Aperçu de la machine
FR 14
