5.6.1 Aperçu du régulateur d'air comprimé
La machine est reliée à l'alimentation en air extérieur
par l'intermédiaire d'un régulateur d'air comprimé.
Vous pouvez utiliser ce régulateur pour surveiller et
réguler la pression de l'air entrant.
Le régulateur d'air comprimé est fourni avec la
machine et doit être installé sur le côté du boîtier de la
machine lors de son installation. Le régulateur possède
les connexions suivantes:
n
Filetage intérieur 1/8", équipé d'un raccord d'air
comprimé mâle, pour raccorder l'alimentation
externe en air comprimé
n
raccord instantané 6mm pour raccorder la
machine
AVIS
Défaillance du séparateur
d'eau en cas d'erreur de
montage du régulateur d'air comprimé
Le régulateur d'air comprimé toujours doit être
installé verticalement, sans quoi le séparateur d'eau
ne fonctionnera pas correctement.
Installez le régulateur d'air comprimé verticalement.
Sur le côté gauche de la machine se trouvent deux
orifices que pouvez utiliser pour installer le régulateur
d'air comprimé sur la machine.
Installez le régulateur d'air comprimé en position
verticale, avec les vis à tête bombée fournis dans les
orifices.

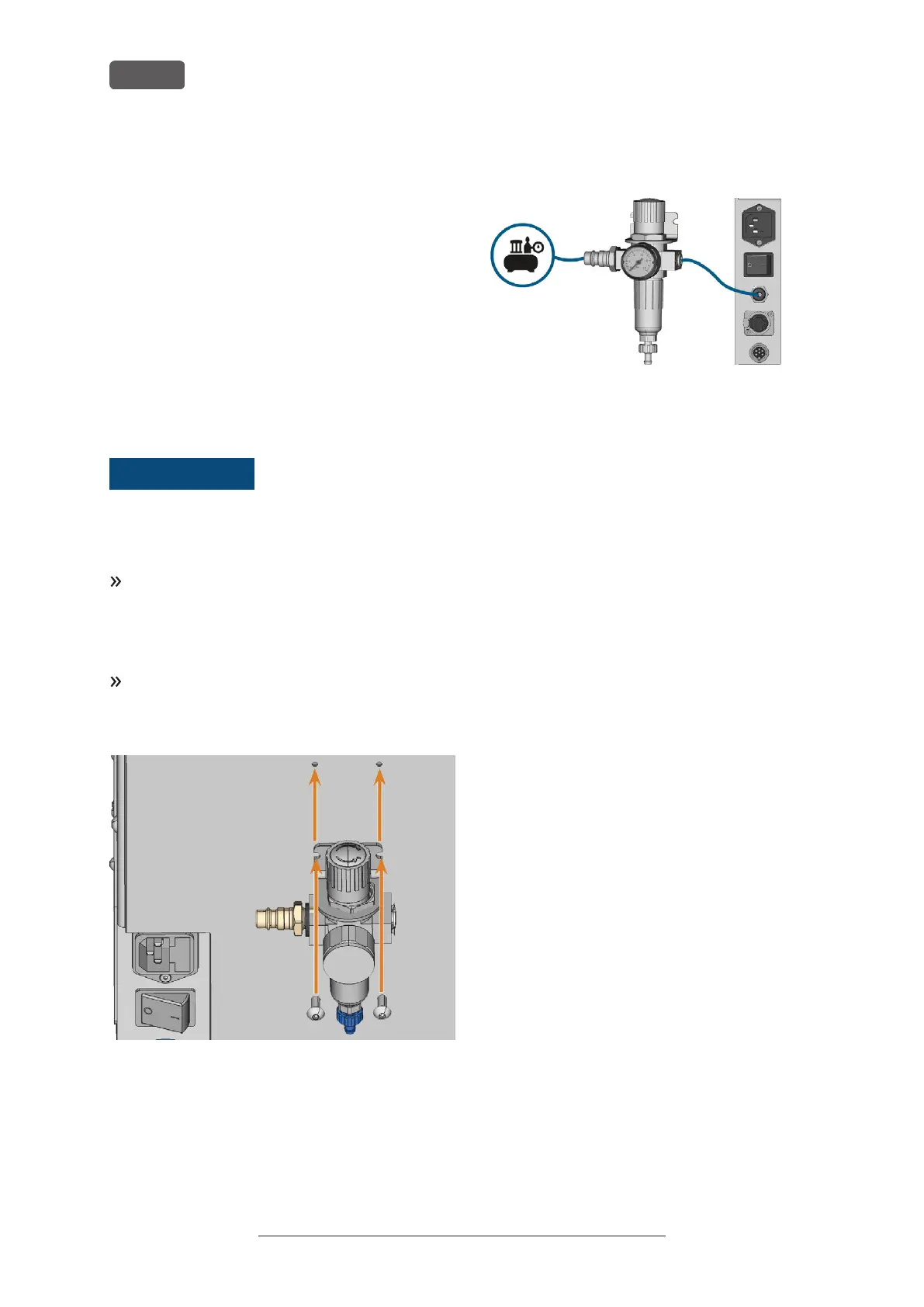

FIG. 12 INSTALLER LE RÉGULATEUR D'AIR COMPRIMÉ
5.6.2 Installer le tuyau pneumatique
FIG. 13 INSTALLER LE TUYAU PNEUMATIQUE
1. Fermez la vanne d'alimentation en air comprimé
externe.
2. Utilisez le tuyau pneumatique fourni pour raccorder
le raccord pneumatique droit du régulateur d'air
comprimé au raccord pneumatique de la machine.
3. Raccordez l'alimentation en air comprimé externe
au raccord pneumatique gauche du régulateur d'air
comprimé.
4. Vérifiez soigneusement que tous les tuyaux pneu-
matiques externes sont correctement positionnés
dans leurs connecteurs correspondants et que les
tuyaux et les connecteurs ne sont pas endom-
magés.
5. Si tous les tuyaux et connecteurs sont correctement
installés et en bon état, ouvrez le robinet
d'alimentation en air comprimé externe.
Mode d'emploi d'origine:K5+
Version: 16/12/2021
