VHF K5+ - Vérifier la Présence de Condensat Dans Le Séparateur Deau; Vérifier Le Régulateur Dair Comprimé

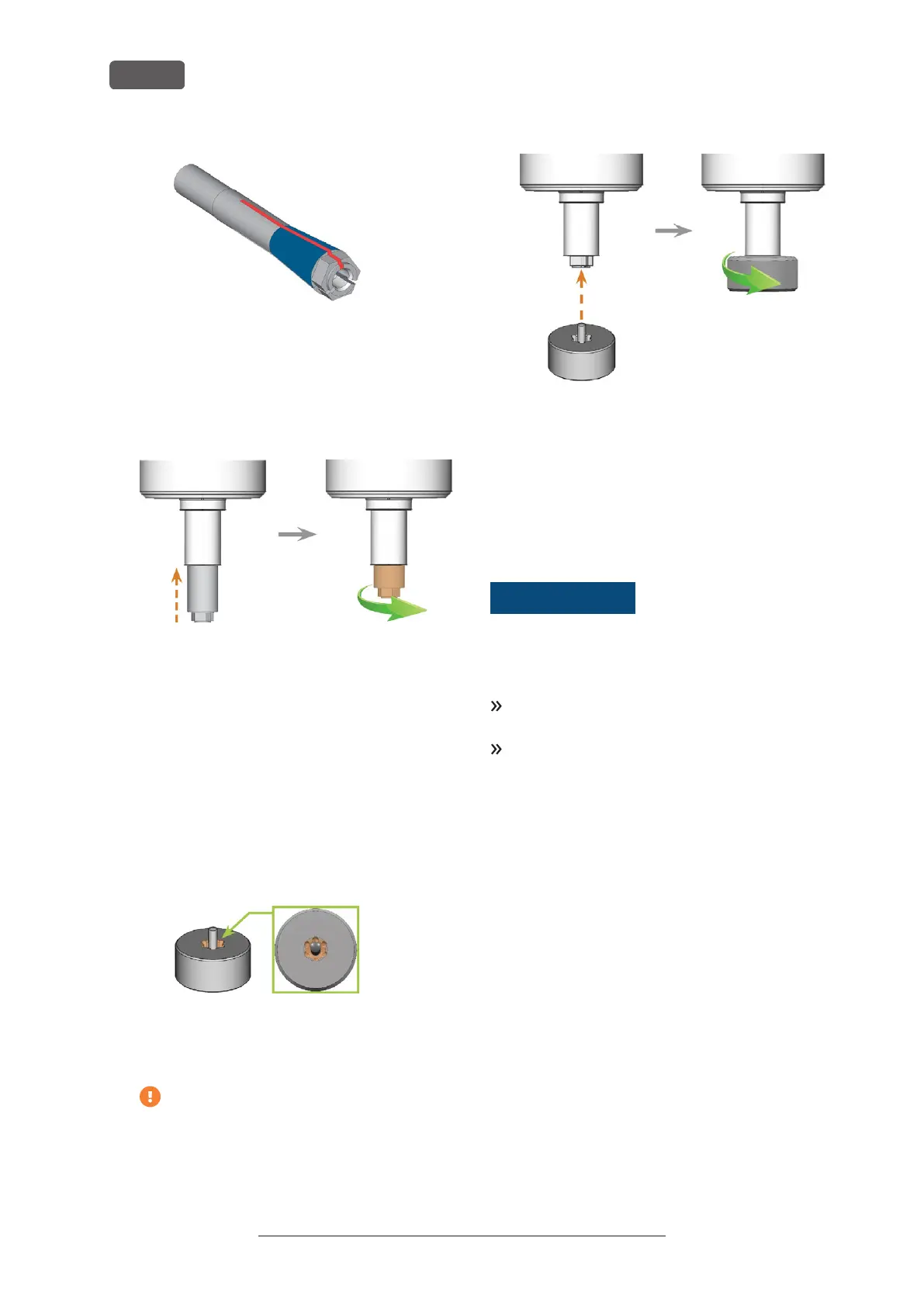

FIG. 59 GRAISSER LA PINCE DE SERRAGE ; SURFACE À GRAISSER
INDIQUÉE EN BLEU ; LOGEMENT DANS LAQUELLE LA GRAISSE NE DOIT
PAS PÉNÉTRER INDIQUÉE EN ROUGE
15. Insérez la pince de serrage dans la broche. Vissez la
pince de serrage en la tournant dans le sens anti-
horaire avec votre main.
FIG. 60 VISSAGE À LA MAIN DE LA PINCE DE SERRAGE (MARQUÉE EN
ORANGE SUR L'ILLUSTRATION DE DROITE) DANS LA BROCHE
16. Insérez la tige de l'écrou moleté dans la pince de
serrage. Veillez à ce que la pince de serrage soit cor-
rectement positionnée dans l'encoche de l'écrou
moleté.
17. Serrez la pince de serrage avec l'écrou moleté:
a. Insérez la tige de l'écrou moleté dans la pince
de serrage.
b. Veillez à ce que la pince de serrage s'insère
complètement dans l'encoche de l'écrou
moleté
FIG. 61 ENCOCHE DE L'ÉCROU MOLETÉ (MARQUÉ EN
ORANGE)
c. Tournez l'écrou moleté dans le sens horaire.
La pince de serrage doit être vissée à fond.
Le non-respect de cette instruction peut
entraîner des défauts de rotondité à
l’usinage qui vont dégrader les résultats du
traitement
FIG. 62 SERRAGE DE LA PINCE DE SERRAGE AVEC L'ÉCROU MOLETÉ; LE
LOGEMENT DE L'ÉCROU MOLETÉ EST MARQUÉ EN ORANGE
18. Rangez le kit d'entretien pour broches dans un
endroit sûr.
19. Fermez la porte de la chambre de travail.
8.8 Vérifier le régulateur d'air com-
primé
AVIS
Dommages de la machine
lorsque l'air comprimé est
contaminé
L'air comprimé qui ne répond pas aux directives de
pureté selon la norme ISO 8573-1 peut endommager
la machine.
Vérifiez quotidiennement si le séparateur d'eau du
régulateur d'air comprimé est encrassé.
Ne jamais utiliser la machine s'il y a de l'eau, de
l'huile ou des particules solides dans le séparateur
d'eau.
8.8.1 Vérifier la présence de condensat dans
le séparateur d'eau
Le condensat dans le séparateur indique généralement
que l'air comprimé n'est pas assez sec.
1. Vérifiez si de l'eau, de l'huile ou des particules
solides se sont accumulées dans le séparateur
d'eau.
2. Si tel est le cas, éteignez immédiatement la
machine et procédez comme suit.
3. Débranchez la machine de l'alimentation en air
comprimé.
4. Vérifiez l'alimentation en air comprimé et assurez-
vous que l'air comprimé satisfait aux exigences de
pureté de l'air conformément à la norme ISO8573-
1. N'utilisez pas la machine tant que l'air comprimé
ne satisfait pas à cette exigence.
