VHF K5+ - Achsen; Drehachsen; Linearachsen; Ort des Typenschilds & der Seriennummer

4.8 Schallemission
Die tatsächliche Schallemission der Maschine schwankt
sehr stark in Abhängigkeit des Bearbeitungsmaterials
und der Bearbeitungsbedingungen.
Wenn die Maschine ungewöhnlich laut ist, prüfen
Sie folgende Arbeitsbedingungen:
n
Sauberkeit des Rohlingshalters
n
Zustand des Werkzeugs
n
Qualität der Rohlinge
Sollten laute Arbeitsgeräusche nicht zu verhindern
sein, verwenden Sie einen Gehörschutz während der
Bearbeitung.
Schallmessung
Messbedingungen:
n
Bearbeitungsmaterial: CoCr
n
Zustand des Werkzeugs: neu
n
Gemessener Wert: Schalldruckpegel (Entfernung:
1 m)
n
Messung nach ISO 3746, Hüllflächenverfahren der
Genauigkeitsklasse 3
Festgestellte Schallemission:
Betriebszustand
A-bewerteter
Schalldruckpegel
Bearbeitung 71 dB(A)
Alle anderen Betriebszustände
(Werkzeugwechsel, Achsen-
bewegung usw.)
<70 dB (A)
4.9 Ort des Typenschilds & der Seri-
ennummer
Das Typenschild der Maschine enthält Angaben zur
Identifikation wie etwa die Seriennummer. Sie finden
das Typenschild und die Seriennummer der Maschine
an der folgenden Stelle:  Vorderseite der Maschine – auf
Seite 11

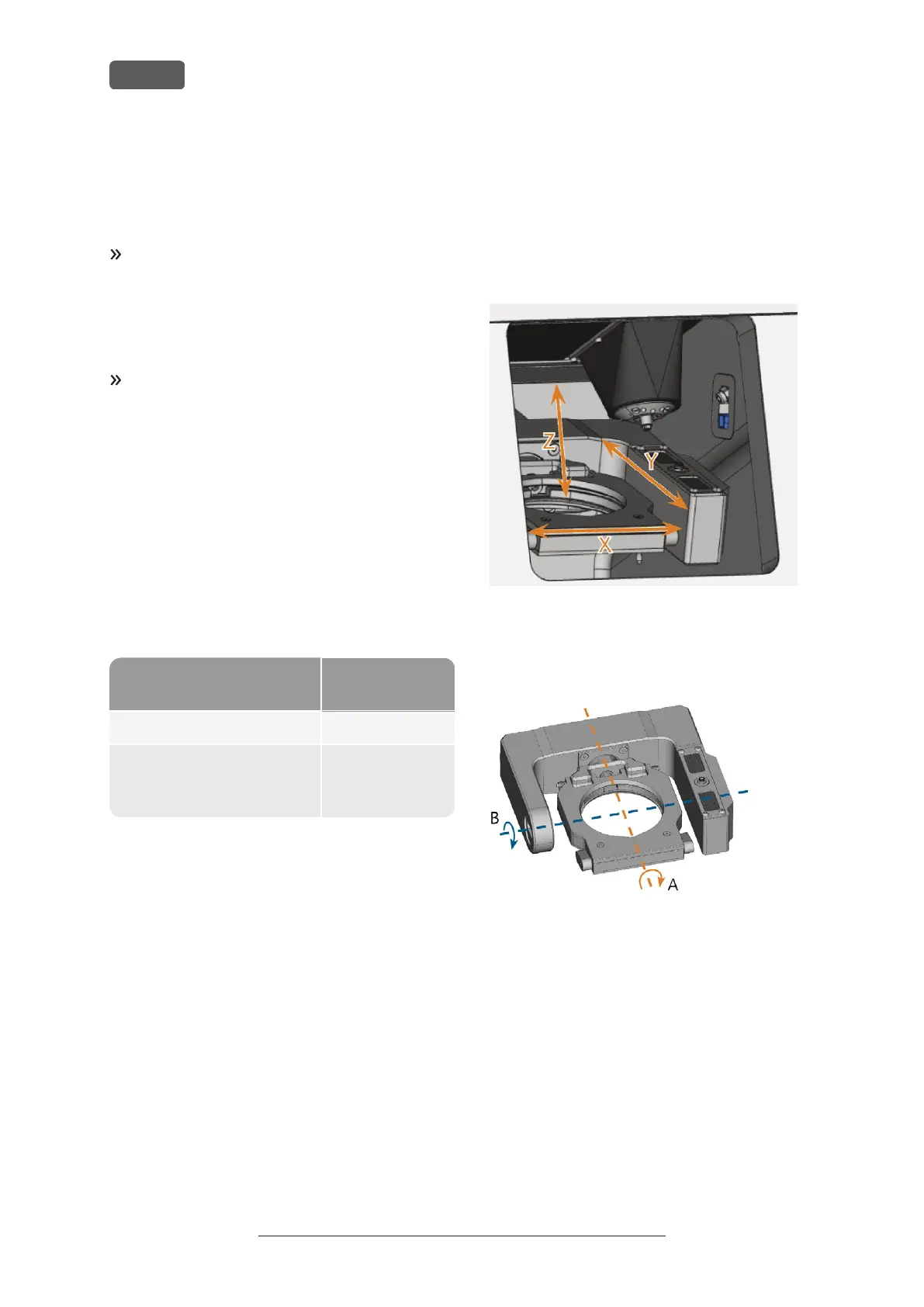

4.10 Achsen
Diese Maschine hat 5 Achsen: 3 Linear-Achsen und 2
Drehachsen .
4.10.1 Linearachsen
Die Spindel verfährt entlang dieser Achsen.
ABB. 7 K5+:LINEARACHSEN
4.10.2 Drehachsen
Der Rohlingshalter dreht sich um diese Achsen.
ABB. 8 K5+: DREHACHSEN
Original-Betriebsanleitung:K5+
Stand: 16.12.2021
