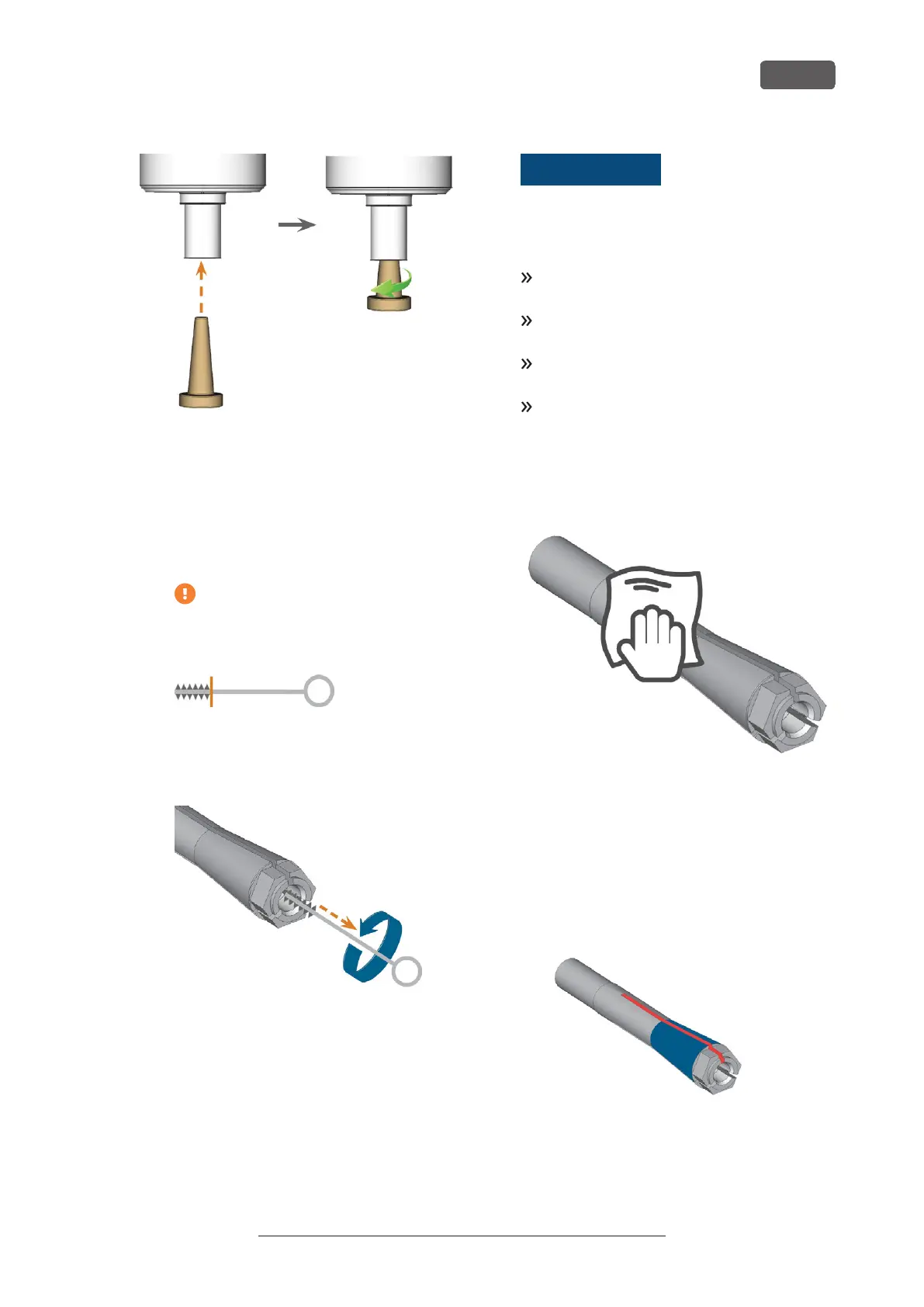

FIG. 55 LIMPIEZA DEL CONO INTERIOR DEL HUSILLO
11. Limpie la pinza de sujeción con el cepillo del kit de
mantenimiento.
a. Inserte el cepillo en la pinza de sujeción hasta
que el extremo del cepillo se alinee con el
extremo de la pinza de sujeción.
No empuje más allá, de lo contrario, la
suciedad podría entrar en la rosca de
la pinza de sujeción.
FIG. 56 EL EXTREMO DEL CEPILLO MARCADO CON UNA LÍNEA
VERTICAL NARANJA
b. Saque rápidamente el cepillo de la pinza de
sujeción y gírelo al mismo tiempo.
FIG. 57 LIMPIEZA DE LA PINZA DE SUJECIÓN
c. Repita varias veces los dos últimos pasos.
AVISO
Daños en el husillo por el
uso de grasa inadecuada
o incorrectamente aplicada
El husillo puede resultar dañado si utiliza una
grasa inadecuada o si la grasa penetra en las
ranuras longitudinales de la pinza de sujeción.
Antes de aplicar la grasa, asegúrese de que la
pinza de sujeción esté perfectamente limpia.
Asegúrese de que no entre grasa en las ranuras
longitudinales de la pinza de sujeción.
Aplique solo una cantidad muy pequeña de
grasa, menos que la cabeza de un alfiler.
Utilice únicamente la grasa para pinzas de suje-
ción incluida en el kit de mantenimiento.
12. Limpie a fondo toda la superficie exterior de la
pinza de sujeción con un paño limpio y seco.
FIG. 58 LIMPIEZA DE TODA LA SUPERFICIE EXTERIOR DE LA PINZA DE
SUJECIÓN CON UN PAÑO
13. Coloque una pequeña cantidad de grasa para pin-
zas de sujeción en el dedo índice y extiéndala con
el dedo pulgar.
14. Aplique la grasa extendida sobre los flancos de la
pinza de sujeción.
FIG. 59 ENGRASAR LA PINZA DE SUJECIÓN; LA SUPERFICIE A LA QUE SE
DEBE APLICAR GRASA APARECE MARCADA EN AZUL; LA RANURA QUE NO
DEBE ENGRASARSE APARECE MARCADA EN ROJO
K5+ – Mantenimiento y hágalo usted mismo
ES 47
