8.13 Sustitución del sistema de suje-
ción del portapiezas
Si el portapiezas ya no sujeta correctamente las piezas
en bruto, cambiar el sistema de sujeción del porta-
piezas podría solucionar el problema. La pieza de
repuesto correspondiente puede obtenerse del
servicio de atención al cliente. La pieza de repuesto
contiene todas las piezas que se retiran en los
siguientes pasos como sustitución.
1. Tenga a mano:
n
Sistema de sujeción de repuesto del por-
tapiezas
n
Llave hexagonal (2,5mm)
n
Llave hexagonal (3mm)
n
Llave (8mm) si sustituye el sistema de suje-
ción por primera vez
2. Mueva los ejes a la posición pre-
determinada seleccionando el icono repre-
sentado en la vista Mecanizado en DENTALCNC.
3. Abra la puerta de la cámara de trabajo.
4. Apague la máquina mediante el interruptor prin-
cipal.
Puede girar el portapiezas libremente.
5. Abra el portapiezas.
6. Desatornille los 2 tornillos de la parte superior de la
cubierta del portapiezas con la llave hexagonal de
2,5mm y retire los 2 conos dobles del sistema de
sujeción.

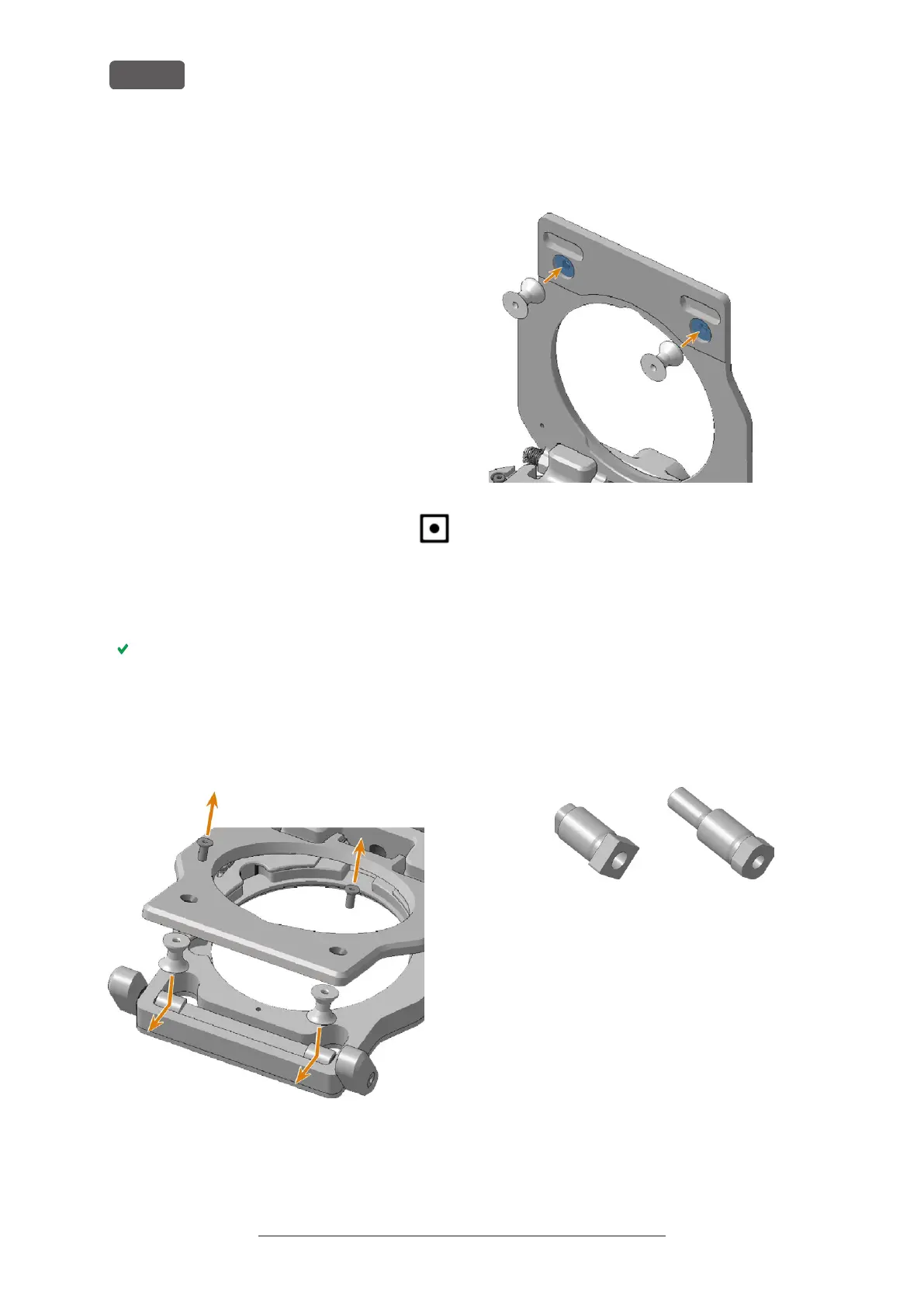

FIG. 68
7. Coloque los conos dobles de repuesto del sistema
de sujeción en los rebajes (marcados en azul) de la
cubierta del portapiezas y atorníllelos con la llave
hexagonal de 2,5mm.
FIG. 69
8. Retire las palancas del portapiezas y el mango entre
ellas:
a. Mantenga el mango en su lugar, desatornille
las palancas del portapiezas con la llave hexa-
gonal de 3mm y retírelas.
b. Si los tornillos de las palancas del portapiezas
tienen la misma longitud que los tornillos de
repuesto, extraiga las ayudas de posi-
cionamiento del mango.
Si los tornillos de repuesto son más largos,
desatornille las ayudas de posicionamiento
del mango con la llave de 8mm.
FIG. 70 AYUDA DE POSICIONAMIENTO INSERTADA
(IZQUIERDA) Y AYUDA DE POSICIONAMIENTO
ATORNILLADA
c. Retire el mango del sistema de sujeción.
Instrucciones de uso originales:K5+
Versión: 16/12/2021
K5+ – Mantenimiento y hágalo usted mismo
ES 52
