Affectation des broches du port de données de l'unité d'aspiration

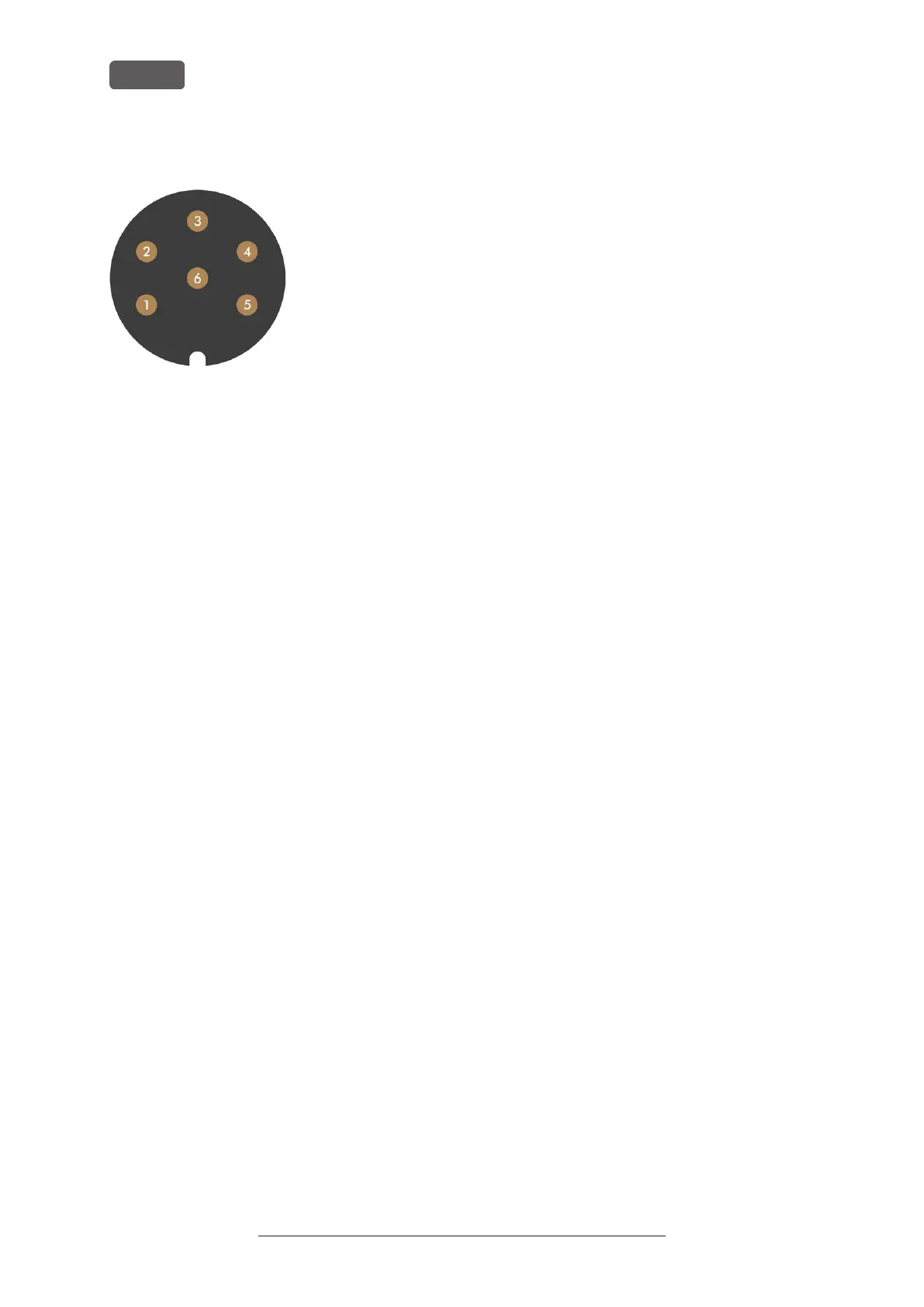

FIG. 9 AFFECTATION DES BROCHES DU PORT DE DONNÉES DE L'UNITÉ
D'ASPIRATION
1. +24V, commuté, sortie1
2. +24V, commuté, sortie2 (non utilisée)
3. +24V, continu
4. Sortie du signal de retour2 (non utilisé)
5. Sortie de signal de retour1 (non utilisée)
6. Terre (PE)
