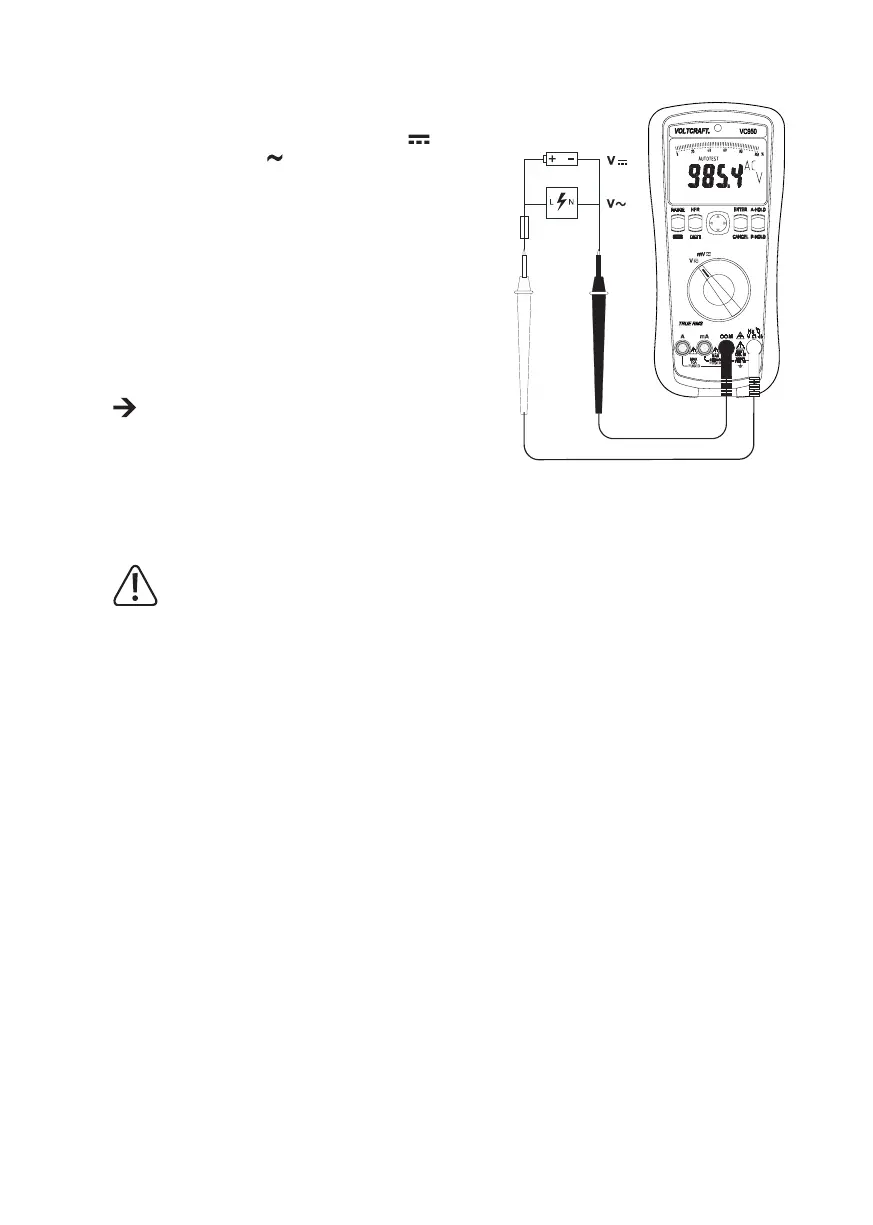

b) Spanningsmeting “V”
Voor het meten van gelijkspanningen “DC” (V ) en wis-
selspanningen “AC” (V
) gaat u als volgt te werk:
Schakel de DMM in en kies het meetbereik “V”. Voor kleine
spanningen tot max. 100 mV kiest u het meetbereik “mV”. Let op
dat de toegelaten maximumwaarden (zie ook hoofdstuk Tech-
nischegegevens)tijdenshetmetennietwordenoverschreden.
- Steek het rode meetsnoer in de V-meetbus (7); het zwarte
meetsnoer in de COM-meetbus (8).
- Maaknumetdebeidemeetstiftencontactmethetmeetobject
(batterij,schakeling, enz.). Derode meetstift komtovereen
met de pluspool, de zwarte meetstift met de minpool.
- De betreffende polariteit van de meetwaarde wordt samen
met de actuele meetwaarde op het display weergegeven.
Iserbijgelijkspanningvoordemeetwaardeeen“-”(min)-
teken te zien, dan is de gemeten spanning negatief (of de
meetdradenzijnverwisseld).Hetspanningsbereik
“V DC/AC” bezit een ingangsweerstand van >10 Mohm.
- VerwijdernahetmetendemeetsnoerenvanhetmeetobjectenschakeldeDMMuit.
c) Laagdoorlaatfilter (HFR = High Frequency Reject)
Gebruik de laagdoorlaatfilter nooit om te controleren of gevaarlijke spanningen aanwezig zijn! De
aanwezige spanningen kunnen soms hoger zijn dan aangeduid.
Voer altijd eerst een spanningsmeting zonder de filter uit om eventuele gevaarlijke spanningen te
herkennen.
De werking kan alleen in het wisselspanningsmeetbereik worden geactiveerd.
HetDMMismeteenwisselstroom-laagdoorlaatfilteruitgerust.Hetgaathierbijomeenwisselspanningsmetingdievia
een laagdoorlaatfilter wordt gevoerd die ongewenste spanningen boven de 800 Hz blokkeert.
-
Schakel de DMM in en kies het meetbereik “V”. Voor kleine spanningen tot max. 100 mV kiest u het meetbereik “mV”.
- Steek het rode meetsnoer in de V-meetbus (7), het zwarte in de COM-aansluiting (8).
- Drukopdetoets“HFR”.Ophetschermwordt“HFR”weergegeven.
- Maaknumetdebeidemeetstiftencontactmethetmeetobject(batterij,schakeling,enz.).Derodemeetstiftkomt
overeen met de pluspool, de zwarte meetstift met de minpool.
- De betreffende polariteit van de meetwaarde wordt samen met de actuele meetwaarde op het display weergegeven.
- Drukopnieuwopdetoets“HFR”omdezefunctietedeactiveren.
