i) Mesure de la fréquence / durée de période / rapport cyclique (facteur de durée)

Ne dépassez en aucun cas les grandeurs d’entrée max. autorisées. Ne touchez aucun circuit ou

aucune partie des circuits en présence de tensions supérieures à 25 V/CA efficaces ou à 35 V/CC !

Danger de mort !

La tension maximale admissible dans le circuit électrique ne doit pas dépasser 1000 V dans la

CAT III ou 600 V dans la CAT IV.

LeDMMpeutmesureretafficherlafréquenced’unetension

designalcompriseentre0,001Hzet4MHz.Laduréedepéri-

ode et le rapport cyclique peuvent également être affichés.

Veillezàcequelesvaleursmaximalesadmissibles(voiréga-

lement chapitre Caractéristiques techniques) ne soient pas

dépasséesdurantl’opérationdemesure.

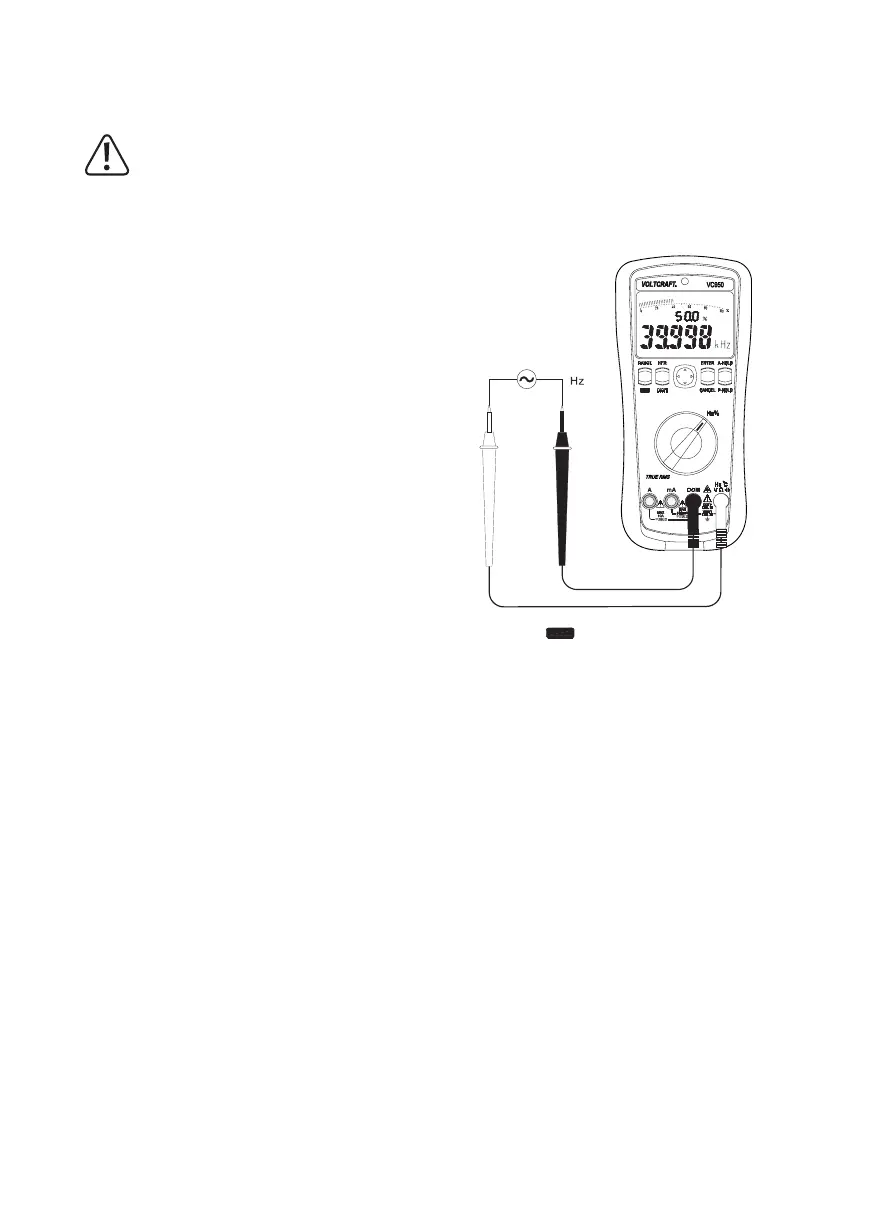

Pour mesurer les fréquences, procédez de la manière sui-

vante :

- Allumez le DMM puis sélectionnez la plage de mesure

«Hz%»àl’aideduboutonrotatif(4).

- Enfichezlecâbledemesurerougedanslaprisedemesure

Hz(7)etlecâblenoirdanslaprisedemesureCOM(8).

- Raccordezensuitelesdeuxpointesdelasondeàl’objetà

mesurer(générateurdesignal,circuit,etc.).

- La fréquences’affiche surl’écran avec l’unitécorrespon-

dante.

- Laduréedepériodeenmsoulerapportcyclique(DutyFac-

tor)en%peuventégalementêtreaffichésau-dessusdela

fréquence.Sélectionnezl’affichagecorrespondantenappuyantsurlatouche

- Aprèsavoireffectuélamesure,retirezlespointesdemesuredel’objetàmesurerpuiséteignezleDMM.
