b) Drehschalter (4)
Die einzelnen Messfunktionen werden über einen Drehschalter ange-
wählt. Die automatische Bereichswahl „AUTO“ ist in einigen Messfunk-
tionenaktiv.HierbeiwirdimmerderjeweilspassendeMessbereichein-
gestellt. Beginnen Sie bei der Strommessung immer mit dem größten
Messbereich (10 A) und schalten Sie bei Bedarf auf einen kleineren
Messbereichum.DasMultimeteristinderSchalterposition„OFF“aus-
geschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

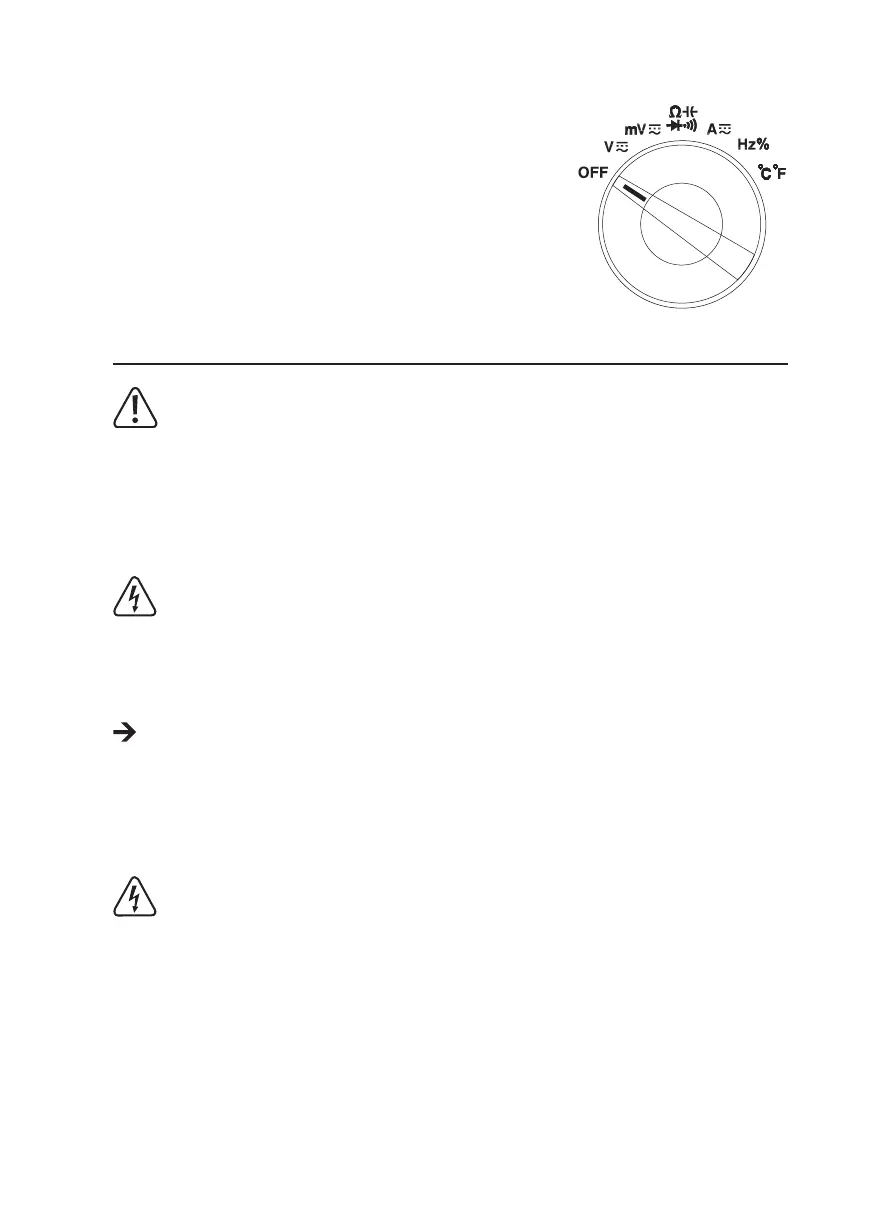

Die Abbildung zeigt die Anordnung der Messfunktionen.
7. DURCHFÜHRUNG VON MESSUNGEN
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.
Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V/ ACrms
oder 35 V/DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie
z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden!
Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens
nicht gegriffen werden.
Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Mess-
betrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitun-
gen vom Messgerät.
Messungen in Stromkreisen >50 V/AC und >75 V/DC dürfen nur von Fachkräften und eingewiese-
nen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resul-
tierenden Gefahren vertraut sind.
Sobald„OL“(fürOverload=Überlauf)imDisplayerscheint,habenSiedenMessbereichüberschritten.
a) Multimeter einschalten
Das Multimeter wird über den Drehschalter ein- und ausgeschaltet. Drehen Sie den Drehschalter (4) in die entspre-
chendeMessfunktion.ZumAusschaltenbringenSiedenDrehschalterinPosition„OFF“.SchaltenSiedasMessgerät
bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie eingesetzt
werden. Das Einsetzen und Wechseln der Batterie ist im Kapitel „Reinigung und Wartung“
beschrieben.
12
