d) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden
Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungs-
los und entladen sind.

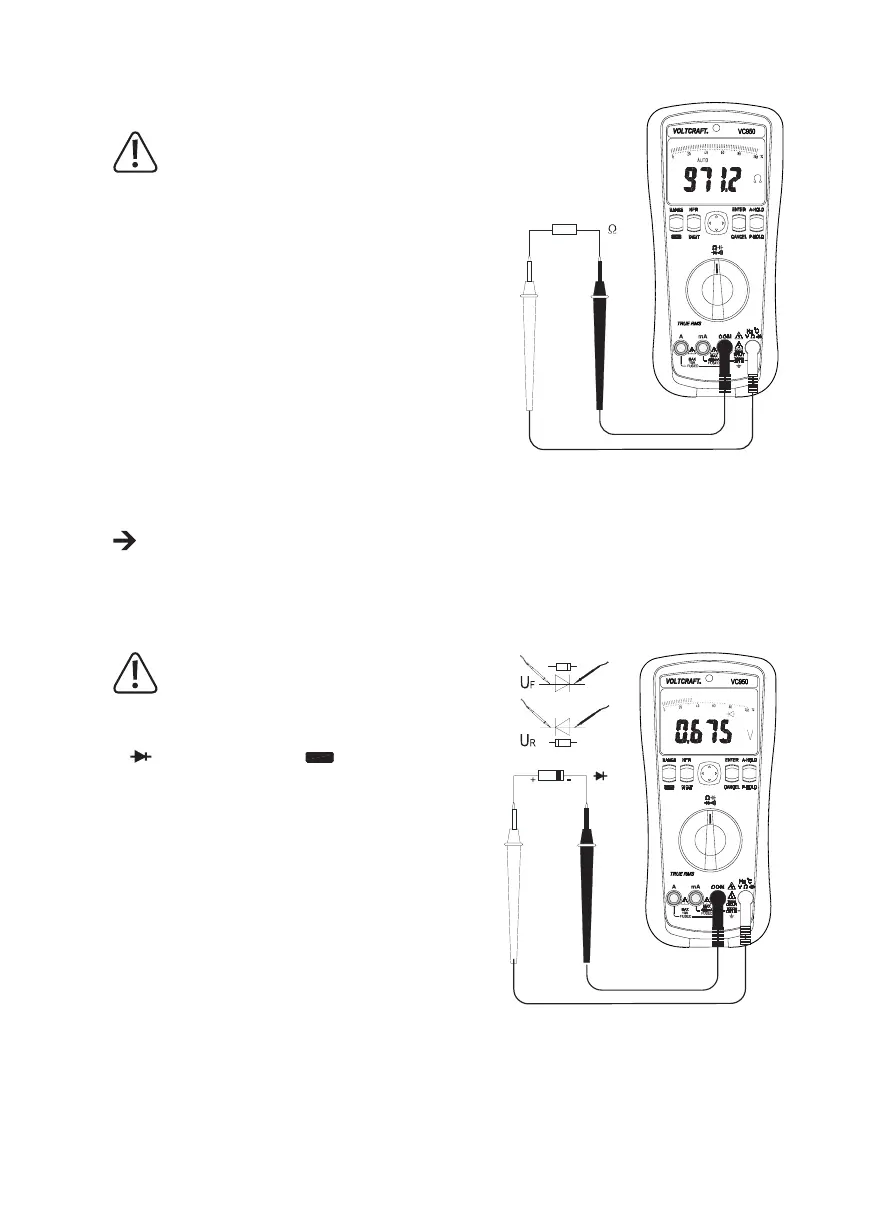

Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „Ω“.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie
die beiden Messspitzen verbinden. Daraufhin muss sich ein
Widerstandswert von ca. 0 - 1,5 Ohm einstellen (Eigenwider-
stand der Messleitungen).
- Verbinden Sie nun die beiden Messspitzen mit dem Messob-
jekt.Der Messwertwird, soferndas Messobjektnicht hoch-
ohmig oder unterbrochen ist, im Display angezeigt. Warten
Sie, bis sich die Anzeige stabilisiert hat. Bei Widerständen
>1 MOhm kann dies einige Sekunden dauern.
- Sobald„OL“(fürOverload=Überlauf)imDisplayerscheint,habenSiedenMessbereichüberschrittenbzw.der
Messkreis ist unterbrochen.
- EntfernenSienachMessendedieMessleitungenvomMessobjektundschaltenSiedasDMMaus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte, welche Sie mit den
Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände
können das Messergebnis verfälschen.
e) Diodentest
Vergewissern Sie sich, dass alle zu messenden
Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt span-
nungslos und entladen sind.
- Schalten Sie das DMM ein und wählen den Messbereich
. Drücken Sie die Taste um die Messfunktion
umzuschalten. Im Diplay erscheint das Diodensymbol. Eine
erneute Betätigung schaltet in die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Bei offenem und kurzgeschlossenem Messeingang/Mess-
kreis (z.B. bei defekter Diode) wird „- - - - -“ angezeigt.
- VerbindenSiediebeidenMessspitzenmitdemMessobjekt
(Diode).
- Wenn die LCD-Anzeige „OL“ anzeigt, wenn die Diode in
umgekehrter Richtung getestet wird, überprüfen Sie die
Diode und wiederholen Sie den Test. Wenn die LCD-Anzei-
ge immer noch „OL“ anzeigt, ist die Diode defekt.
- Entfernen Sie nach Messende die Messleitungen vom
MessobjektundschaltenSiedasDMMaus.
14
